توضیحات

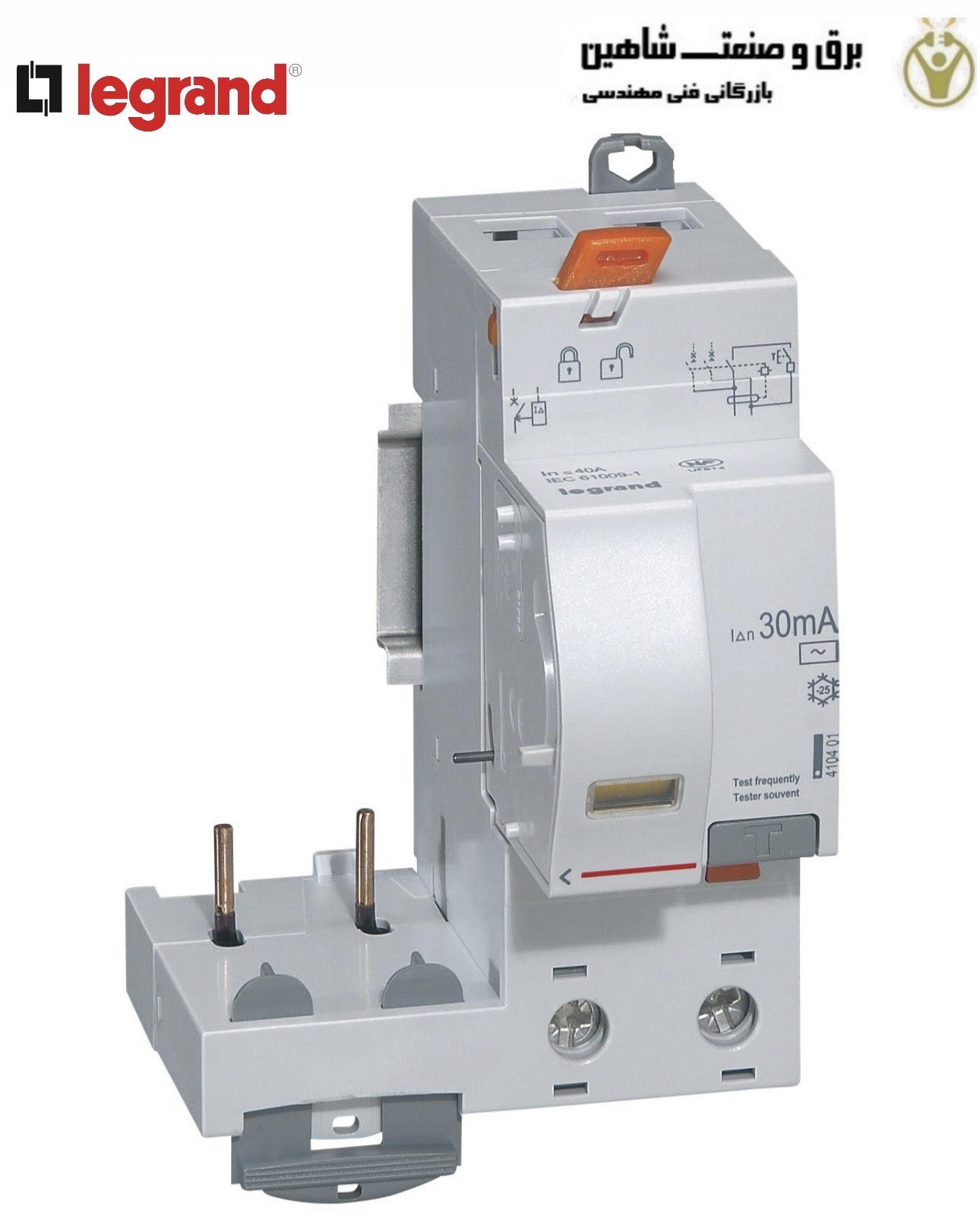

کلید محافظ جان سری dx3 لگراند legrand مدل 410401، از افراد در برابر تماس های مستقیم و غیرمستقیم و خطر برق گرفتگی محافظت می کند. در برابر خطرات آتش سوزی ناشی از جریان مداوم خطای زمین محافظت می کند. به لطف پوشش محافظ پلاستیکی متحرک، قابلیت آب بندی ترمینال ها پس از اتصال به MCB را دارد. برای نمایش قطع ناشی از خطای نشت زمین به یک نشانگر مکانیکی زرد مجهز شده است. این RCD دو فاز باید با یک قطع کننده مدار با قطبیت مشابه ترکیب شود تا یک دستگاه جریان نشتی تشکیل دهد.
این RCD در سمت راست قطع کننده های مدار قرار می گیرد. با ترکیب این RCD با یک قطع کننده مدار منحنی D، یک دستگاه جریان نشتی منحنی D تشکیل خواهید داد. با جریان نامی ۴۰ آمپر، قطع کننده های مدار مرتبط نباید از جریان نامی بالاتری برخوردار باشند. این RCD از نوع AC برای محافظت از مدارهای استاندارد استفاده می شود. این RCD دارای حساسیت ۳۰ میلی آمپر است. برای محافظت از تجهیزات اتوماسیون صنعتی و مدار الکتریکی مسکونی طراحی شده است.
داده های فنی کلید محافظ جان سری dx3 لگراند legrand مدل 410401
- ولتاژ نامی (Un): 170-253 ولت
- جریان نامی: 40 آمپر
- جریان خطای نامی قابل تنظیم: خیر
- جریان خطای نامی: 0.03-0.03 آمپر
- حداکثر زمان تأخیر: 0 میلیثانیه
- زمان تأخیر قابل تنظیم: خیر
- تعداد پل ها: 2
- نوع جریان باقیمانده: AC
- فرکانس: 50 هرتز
- ولتاژ عایق نامی (Ui): 500 ولت
- ولتاژ تحمل ضربه نامی (Uimp): 4 کیلوولت
- سطح مقطع اتصال کابل صلب: 1.5-35 میلی متر مربع
- سطح مقطع اتصال کابل انعطاف پذیر: 1.5-25 میلی متر مربع
- مقاوم در برابر قطع ناخواسته: خیر
- دارای قفل: بله
- کلاس حفاظت (IP): IP20
- درجه آلودگی: 2
- دمای کارکرد محیط: -25-70 درجه سانتیگراد
- عرض: 71.2 میلی متر
- ارتفاع: 96 میلی متر
- عمق: 78 میلی متر
- مقاومت در برابر ضربه (IK): IK02
- دمای نگهداری: -40-70 درجه سانتیگراد
- نوع ولتاژ: AC
- نشانگر علامتگذاری ترمینال: بله
- رنگ: سبز/زرد
- شماره RAL: 7035
- بدون هالوژن: بله
- نوع اتصال: ترمینال پیچی، کابلی
- روش نصب: ریل DIN
