توضیحات

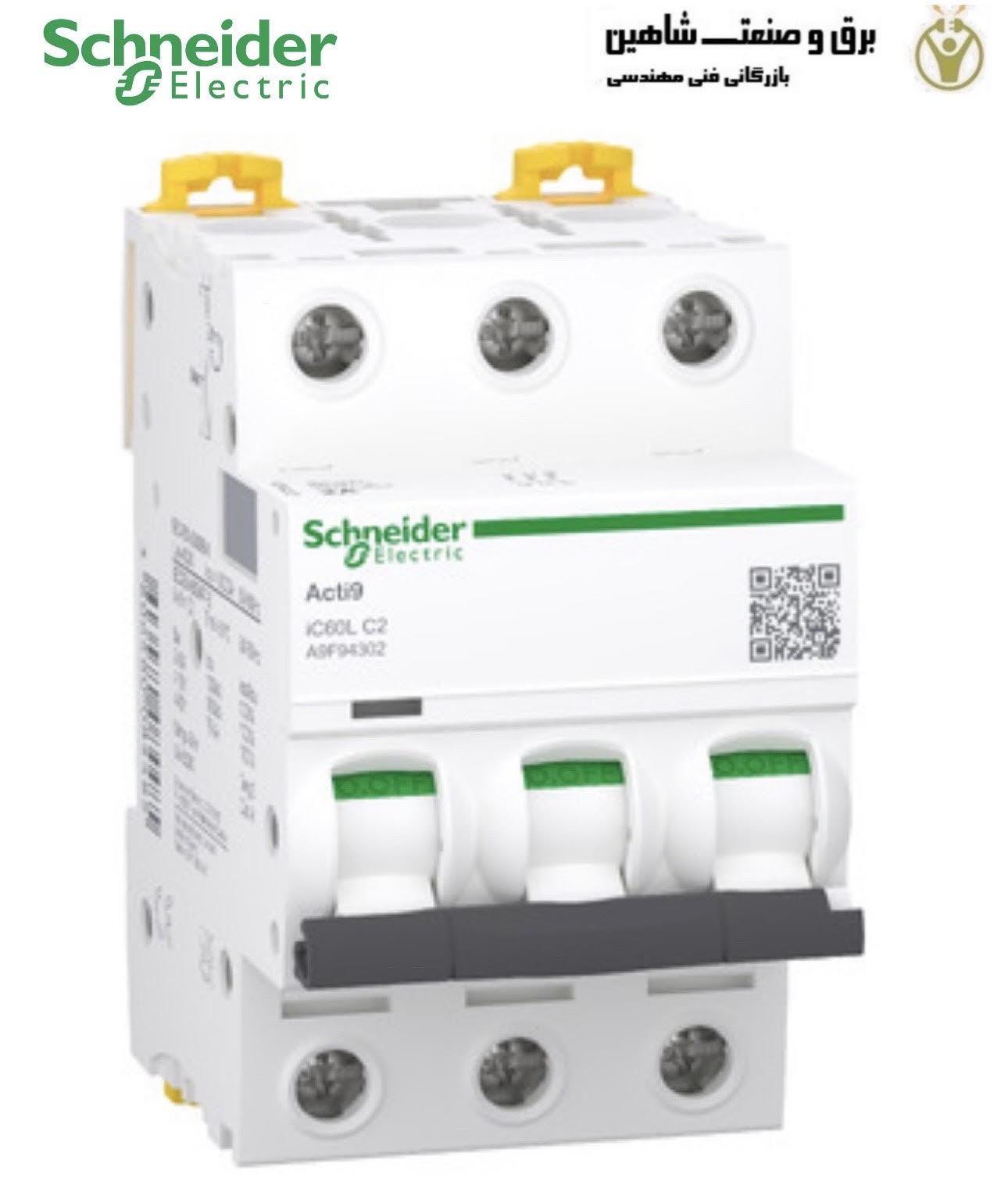

کلید مینیاتوری 3پل 2آمپر Schneider مدل A9F94302 اشنایدر، یک کلید مینیاتوری (MCB) ولتاژ پایین است. این کلید دارای 3P با 3 قطب محافظت شده، جریان نامی 2A و منحنی قطع C است. ظرفیت قطع اتصال کوتاه نامی آن تا 100kA در 220VAC تا 240VAC مطابق با استاندارد EN/IEC 60947-2 و 15000A در 400VAC مطابق با استاندارد EN/IEC 60898-1 ارتقا یافته است. این کلید مینیاتوری برای محافظت در برابر اتصال کوتاه و جریان اضافه بار در همه کاربردها طراحی شده است. نشانگر VisiTrip منحصر به فرد آن با نشان دادن مدار معیوب، زمان مداخله را کاهش می دهد. نوار سبز VisiSafe آن، باز شدن فیزیکی کنتاکت ها را تضمین می کند تا امکان تعمیر و نگهداری پایین دست فراهم شود. دارای مکانیسم بسته شدن سریع است که مستقل از عملکرد دستی، عمر مفید آن را ارتقا می دهد.
این دستگاه دارای استقامت الکتریکی تا 10000 سیکل و استقامت مکانیکی تا 20000 سیکل است. ولتاژ عایقی نامی رابط کاربری 500 ولت AC است. کلاس محدودیت 3 آن (مطابق با EN/IEC60898-1) هزینه حفاظت از مدار پاییندست را بهبود می بخشد. قابل نصب روی ریل DIN است. درجه آلودگی 3 است. رده اضافه ولتاژ IV است. رنگ محصول سفید (RAL9003) است. ابعاد (عرض) 54 میلی متر x (ارتفاع) 85 میلی متر x (عمق) 78.5 میلی متر است. وزن آن 0.375 کیلوگرم است. دمای کارکرد -35 درجه سانتیگراد تا 70 درجه سانتیگراد است. دمای نگهداری -40 درجه سانتیگراد تا 85 درجه سانتیگراد است.
ویژگی ها و مزایا کلید مینیاتوری 3پل 2آمپر Schneider مدل A9F94302 اشنایدر
- فناوری واحد قطع حرارتی-مغناطیسی
- پشتیبانی نصب ریلی DIN
- مطابق با استاندارد IEC/EN 60947-2 طراحی شده که برای تجهیزات اتوماسیون صنعتی مناسب است.
- حفاظت ترکیبی در برابر اتصال کوتاه و اضافه بار
- سیستم Visittrip برای تشخیص سریع خروجی های معیوب و کاهش زمان تعمیر
- دارای سیستم VisiSafe بوده که برای ارائه امنیت بیشتر در هنگام حفاظت از مدار مناسب است.
- دارای گزینه اضافه کردن تجهیزات کمکی، نظارت از راه دور و دستگاه جریان باقیمانده (Vigi) است.
داده های فنی
- برند: اشنایدر الکتریک
- تعداد پل ها: 3
- جریان نامی: 2 آمپر
- مشخصات قطع: نوع C
- ولتاژ AC نامی: 400 ولت
- ولتاژ DC نامی: 180 ولت
- ظرفیت قطع در حداکثر ولتاژ نامی مقادیر 20 کیلوآمپر، 15 کیلوآمپر است.
- برد: Acti 9
- سری: A9F9
- نوع کلید قطع: MCB
- عرض: 54 میلی متر
- طول: 85 میلی متر
- سبک نصب: نصب روی ریل DIN
- عمق: 78.5 میلی متر
- شماره مدل: iC60L
- نوع عملگر تنظیم مجدد: کلید ضامن دار
- مکانیسم قطع: حرارتی-مغناطیسی
