توضیحات

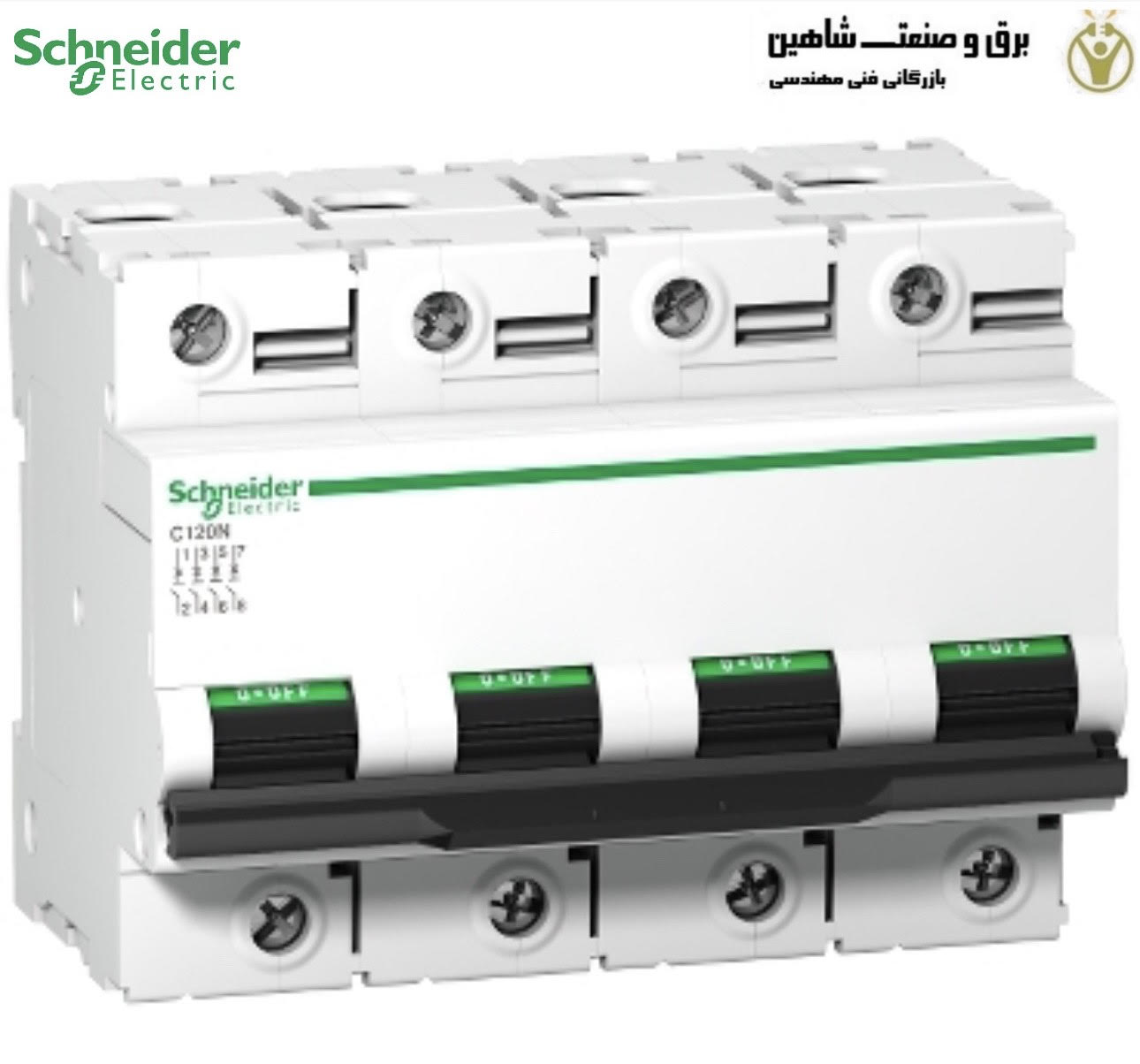

کلید مینیاتوری 4پل 80آمپر Schneider-Merlin Gerin مدل 27286 یا مدار شکن مینیاتوری یک دستگاه الکترومغناطیسی است که یک محفظه کامل را در یک ماده عایق قالب گیری شده قرار می دهد. عملکرد اصلی یک MCB این است که مدار را سوئیچ کند، یعنی مدار (که به آن متصل شده است) را به طور خودکار باز کند زمانی که جریان عبوری از آن (MCB) از مقداری که برای آن تنظیم شده است بیشتر شود. در صورت لزوم می توان آن را مانند سوئیچ معمولی به صورت دستی روشن و خاموش نمود.
MCB ها در واقع سیستم های قطع کننده تأخیر زمانی هستند که مقدار جریان عبوری را کنترل کرده و در صورت وجود اضافه بار جریان را قطع می کنند. این بدان معناست که هر زمان اضافه بارها به اندازه ای باشند که خطری برای مدار محافظت شده ایجاد کنند، کلیدهای مدارشکن فعال می شوند.
بنابراین، MCB ها به بارهای گذرا مانند نوسان سوئیچ ها و جریان های راه اندازی موتور پاسخ نمی دهند. به طور کلی، اینها طوری طراحی شده اند که در زمان خطاهای اتصال کوتاه کمتر از 2.5 میلی ثانیه و در صورت اضافه بار (بسته به سطح جریان) بین 2 ثانیه تا 2 دقیقه کار کنند.
روش کار کلید مینیاتوری 4پل 80آمپر Schneider-Merlin Gerin مدل 27286
در شرایط کاری عادی، MCB به عنوان یک سوئیچ (دستی) برای روشن یا خاموش کردن مدار عمل می کند. اما هنگامی که جریان اضافه بار یا اتصال کوتاه را شناسایی کند، به صورت خودکار خاموش می شود به طوری که قطع جریان در مدار بار رخ می دهد. این توانایی از دو عنصر حسگر درونی ناشی می شود. برای توضیح بهتر هر عنصر حسگر، عملکرد آنها را مورد بررسی قرار می دهیم.
1- تابع مغناطیسی
در صورت اتصال کوتاه، نرخ جریان جریان می تواند حدود 10 تا 100 برابر جریان متوسط افزایش یابد. هنگامی که این اتفاق می افتد، یک میدان مغناطیسی قوی ایجاد می شود. از آنجایی که میدان مغناطیسی به اندازه کافی قوی است، می توان آن را توسط عناصر مغناطیسی حس کرد و آنها فوراً شکن را از بین می برند.
علاوه بر این، در طول اتصال کوتاه، ممکن است یک قوس خطرناک وجود داشته باشد. این قوس بسیار مضر است زیرا می تواند در هوا جریان یابد. در این مثال، قطعهای به نام راهانداز قوس یا قوس در داخل MCB هدف خود را برای جلوگیری از این نشت خطرناک انجام میدهد. رانر قوس از یک مجموعه صفحه موازی ساخته شده است که قوس خطرناک را جذب می کند و آن را می کشد، بنابراین نمی تواند به چیزی خارج از مدار آسیب برساند.
2- عملکرد حرارتی
اضافه بار به دلیل استفاده گسترده از برق در یک مدار ایجاد می شود. یک مثال متداول از اضافه بار مدار زمانی است که تعداد زیادی از وسایل برقی توسط یک سیم داخلی تغذیه شده و به آن متصل می شوند. در زمان اضافه بار مدار، نرخ جریان اضافی 2 تا 5 برابر جریان عملیاتی معمولی است. این جریان اضافی به اندازه اتصال کوتاه نیست، به همین دلیل است که جزء مغناطیسی نمی تواند آن را تشخیص دهد. گفته می شود، این گسل همچنان می تواند باعث آسیب شود. در طول اضافه بار مدار، نوار دو فلزی داخل MCB افزایش حرارتی ناگهانی را حس می کند و باعث می شود که کلید مدار قطع شود.
