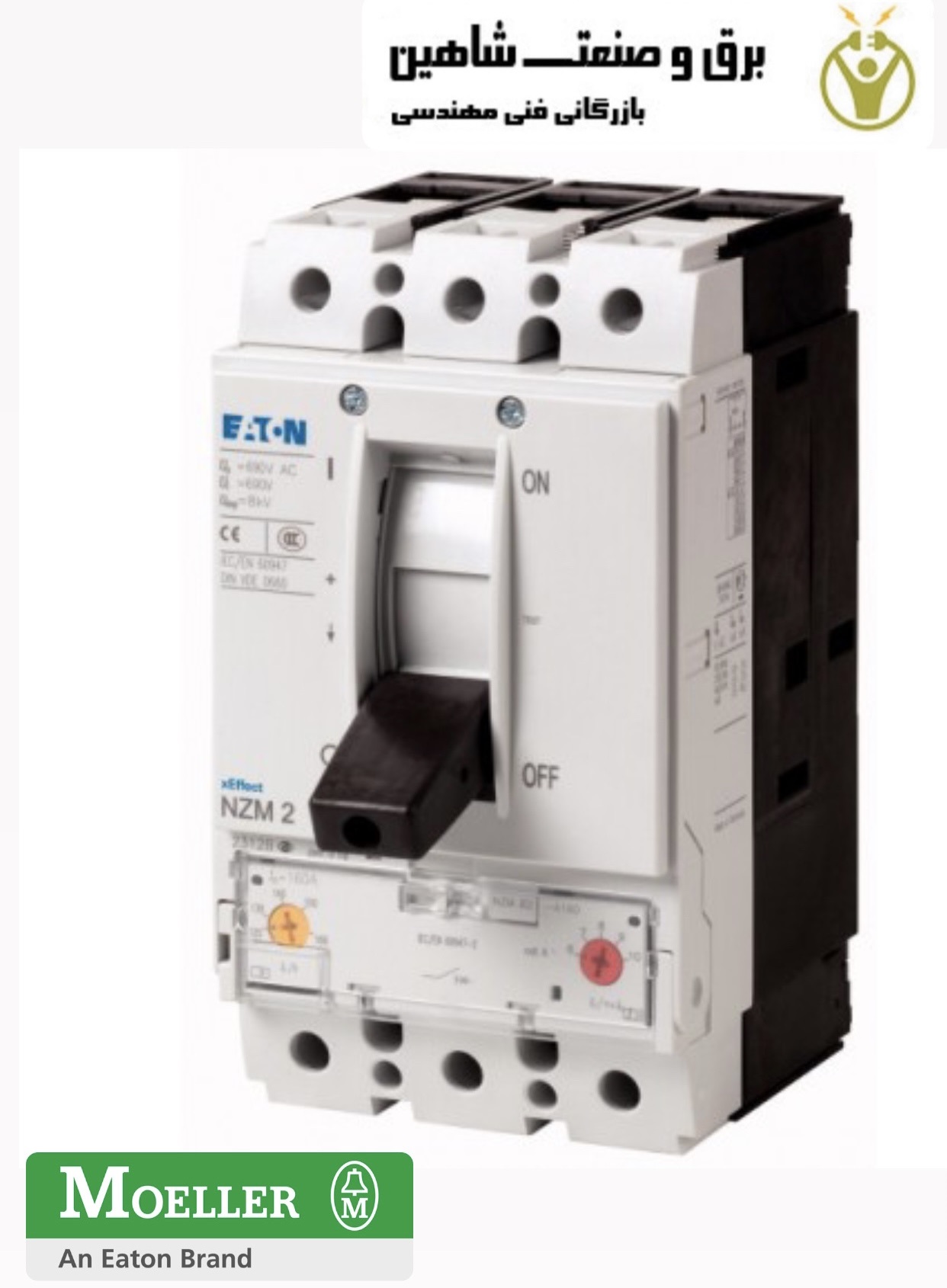

کلید کامپکت 3فاز 160آمپر Moeller مدل 259101 مولر به عنوان یک دستگاه سوئیچینگ تعریف می شود که می تواند به صورت دستی یا خودکار برای کنترل و محافظت از یک سیستم قدرت الکتریکی کار کند. از دو کنتاکت اصلی تشکیل شده است: یک کنتاکت ثابت و یک کنتاکت متحرک. کنتاکت ها معمولا بسته هستند و اجازه می دهند جریان از مدار عبور کند. هنگامی که یک خطا رخ می دهد، مانند اتصال کوتاه یا اضافه بار، کنتاکت ها توسط مکانیزمی از هم جدا می شوند که انرژی پتانسیل ذخیره شده را آزاد می کند. این مکانیسم می تواند فنری، پنوماتیک، هیدرولیک یا مغناطیسی باشد.
جدا شدن کنتاکت ها یک قوس بین آنها ایجاد می کند که پلاسمای بسیار یونیزه و رسانا است. اگر قوس به سرعت خاموش نشود، می تواند به کنتاکت ها و تجهیزات اطراف آسیب برساند. بنابراین، قطع کننده های مدار از روش های مختلفی برای خاموش کردن قوس استفاده می کنند، مانند خنک کردن، فشرده سازی یا جایگزینی محیط یونیزه شده با گاز تازه. انتخاب محیط خاموش کننده قوس به سطح ولتاژ و درجه جریان قطع کننده مدار بستگی دارد.
کلیدهای مدار مدارهای الکتریکی را از آسیب های ناشی از جریان اضافه، اتصال کوتاه یا اضافه بار محافظت می کنند. آنها جریان جریان را در صورت بروز خطا قطع می کنند و با رفع خطا آن را بازیابی می کنند. بر خلاف فیوز که پس از یک بار عملیات نیاز به تعویض دارد، قطع کننده مدار می تواند چندین بار تنظیم مجدد شده و مجددا استفاده شود. توجه داشته باشید که در حالی که جریان بسیار سریع قطع می شود، مهندسان هنوز باید سیستم های الکتریکی را طراحی کنند که بتواند حداکثر جریان خطای موجود را که در سناریوی خطا رخ می دهد، تحمل کند.
کلیدهای مدار برای ایمنی و قابلیت اطمینان سیستم های الکتریکی ضروری هستند. در صورت بروز خطا، کلیدهای مدار می توانند از افراد در برابر شوک الکتریکی محافظت کنند. کلیدهای مدار همچنین به جلوگیری از آسیب تجهیزات، خطرات آتش سوزی و قطع برق ناشی از خطا کمک می کنند. آنها همچنین امکان جداسازی و سوئیچینگ انتخابی قسمت های مختلف سیستم قدرت را برای اهداف نگهداری و کنترل فراهم می کنند.
توجه: کلید کامپکت مدل 259101 در طبقه بندی تجهیزات اتوماسیون صنعتی جای دارد.
کلید کامپکت 3فاز 160آمپر Moeller مدل 259101 مولر چگونه یک مدار شکن کار می کند؟
مدار شکن به شرح زیر عمل می کند:
- تشخیص خطا: قطع کننده مدار یک وضعیت عیب مانند اضافه بار یا اتصال کوتاه در سیستم الکتریکی را تشخیص می دهد.
- فعال سازی مکانیزم: هنگامی که یک خطا تشخیص داده می شود، مدار شکن مکانیزمی را فعال می کند که باعث آزاد شدن انرژی پتانسیل ذخیره شده می شود.
- جداسازی کنتاکت ها: این انرژی سپس دو کنتاکت اصلی قطع کننده مدار را جدا می کند: یک کنتاکت ثابت و یک کنتاکت متحرک.
- تشکیل قوس: جداسازی کنتاکت ها، پلاسمای بسیار رسانا و یونیزه ای را ایجاد می کند که به عنوان قوس شناخته می شود.
- خاموش کردن قوس: قطع کننده مدار از روش های مختلفی برای خاموش کردن یا خاموش کردن قوس استفاده می کند، مانند خنک کردن، فشرده سازی یا جایگزینی محیط یونیزه شده با گاز تازه.
- قطع جریان: این فرآیند جریان جریان را قطع می کند و هرگونه آسیب ناشی از وضعیت خطا را متوقف می کند.
- تنظیم مجدد: پس از رفع عیب، قطع کننده مدار می تواند به صورت دستی یا خودکار بازنشانی شود و جریان دوباره جریان یابد.
- برقراری مجدد کنتاکت ها: تنظیم مجدد بریکر کنتاکت های ثابت و متحرک را به هم برمی گرداند و جریان جریان را در مدار برقرار می کند.
با توضیح بیشتر در این مورد، اصل کار کلید کامپکت Moeller 259101 مدار مبتنی بر قطع جریان الکتریکی در یک مدار الکتریکی است. قطع کننده مدار عمدتاً از کنتاکت های ثابت و کنتاکت های متحرک تشکیل شده است.
این دو کنتاکت به دلیل اعمال فشار مکانیکی بر روی کنتاکت های متحرک در حالت عادی «روشن» مدارشکن به صورت فیزیکی به یکدیگر متصل می شوند. انرژی پتانسیل ذخیره شده در مکانیزم عملکردی کلید مدار در صورتی آزاد می شود که سیگنال سوئیچینگ به قطع کننده داده شود. این انرژی پتانسیل را می توان به روش های مختلفی مانند تغییر شکل فنرهای فلزی، هوای فشرده یا فشار هیدرولیک ذخیره کرد.
صرف نظر از منبع انرژی پتانسیل، باید در حین کار آزاد شود. آزاد شدن این انرژی به تماس متحرک اجازه می دهد تا به سرعت سر بخورد. پس از یک چرخه عملیات، کل انرژی ذخیره شده آزاد می شود و انرژی پتانسیل دوباره با استفاده از یک موتور شارژ فنری، کمپرسور هوا یا وسایل دیگر در مکانیزم عملیاتی ذخیره می شود. با این حال، اصل کار یک قطع کننده مدار صرفاً مکانیکی نیست. ویژگی های الکتریکی نیز وجود دارد که باید در نظر گرفته شود.
قطع کننده مدار باید توان نامی یا خطای زیادی را حمل کند. به همین دلیل، همیشه در حین کار، قوس های خطرناکی بین کنتاکت های متحرک و تماس ثابت وجود دارد. اگر قدرت دی الکتریک بین کنتاکت های حامل جریان در طول هر عبور جریان از صفر جریان متناوب به سرعت افزایش یابد، می توان این قوس را به طور ایمن خاموش کرد. استحکام دی الکتریک را می توان به روش های مختلفی افزایش داد، مانند فشرده کردن محیط قوس یونیزه (که فرآیند دیونیزاسیون را تسریع می کند)، خنک کردن محیط قوس (که مقاومت مسیر قوس را افزایش می دهد) یا جایگزینی محیط قوس یونیزه با گازهای تازه از این رو، خاموش کردن قوس بخشی جدایی ناپذیر از عملکرد یک قطع کننده مدار است.
