توضیحات

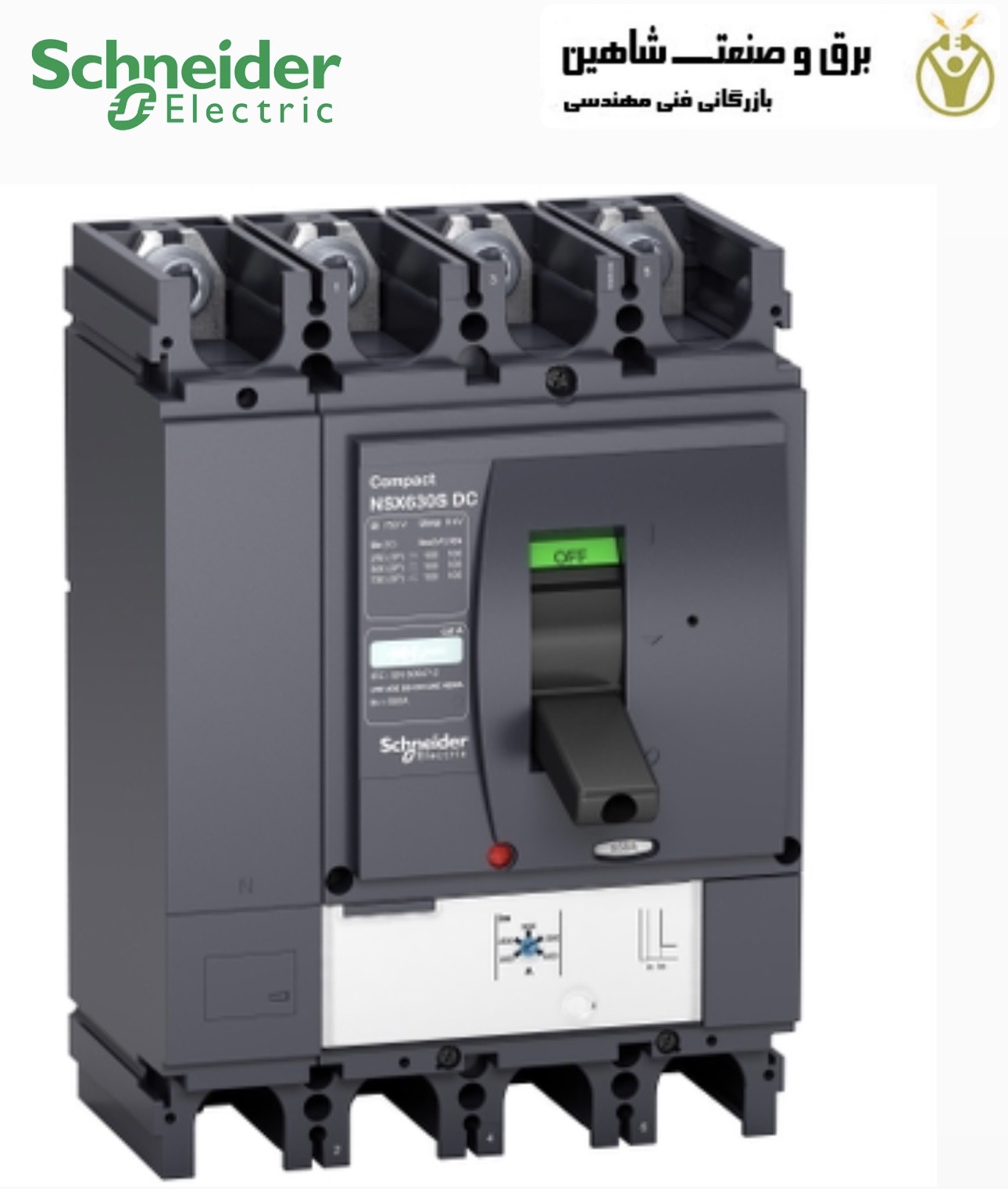

کلید کامپکت 4پل 320آمپر schneider مدل LV438452 اشنایدر یک کلید تریپ کوچک است که محافظت در برابر جریان اضافه را فراهم می کند. این جریان اضافه یک خطای الکتریکی است که در اثر اتصال کوتاه و اضافه بار ایجاد می شود. کامپکت ها عمدتا برای محافظت از وسایل الکتریکی در سیستم های الکتریکی مسکونی، تجاری و صنعتی استفاده می شوند. بر خلاف فیوزهایی که بیشتر در برخی از خانه های قدیمی یافت می شوند، مینی مدار شکن دارای ویژگی های پیشرفته بسیاری است. یکی از اینها عملکرد بسیار قابل استفاده مجدد آن پس از وقوع خطاهای الکتریکی آسیب دیده در سیستم الکتریکی شما است. یکی دیگر از مزایای کلیدهای مدار کامپکت این است که دو عنصر حسگر در داخل آنها وجود دارد. عناصر حرارتی و مغناطیسی وجود دارند که خطاهای الکتریکی مختلف را تشخیص می دهند. کلید کامپکت LV438452 از تجهیزات اتوماسیون صنعتی است.
کلید کامپکت چگونه کار می کند؟
هنگامی که جریان اضافی را حس می کند، مکانیزم کامپکت الکتریکی با سرعت واکنش نشان می دهد. در کمتر از سه میلی ثانیه به موقعیت سفر تبدیل می شود. این توانایی از دو عنصر حسگر درونی منشا می شود. برای توضیح بهتر هر عنصر حسگر، در اینجا عملکرد آنها در دو سناریو مختلف آورده شده است.
1. عملکرد مغناطیسی: در صورت اتصال کوتاه، نرخ جریان جریان می تواند حدود 10 تا 100 برابر جریان متوسط افزایش یابد.
هنگامی که این اتفاق می افتد، یک میدان مغناطیسی قوی ایجاد می شود. از آنجایی که میدان مغناطیسی به اندازه کافی قوی است، می توان آن را توسط عناصر مغناطیسی حس کرد و آنها فوراً شکن را از بین می برند. علاوه بر این، در طول اتصال کوتاه، ممکن است یک قوس خطرناک وجود داشته باشد. این قوس به این دلیل که می تواند در هوا جریان یابد، بسیار خطرناک است. در این مثال، قطعهای به نام راهانداز قوس یا قوس در داخل کامپکت هدف خود را برای جلوگیری از این نشت خطرناک انجام میدهد. رانر قوس از یک مجموعه صفحه موازی ساخته شده است که قوس خطرناک را جذب می کند و آن را می کشد، بنابراین نمی تواند به چیزی خارج از مدار آسیب برساند.
2. عملکرد حرارتی: اضافه بار به دلیل استفاده گسترده از برق در یک مدار ایجاد می شود. یک مثال متداول از اضافه بار مدار زمانی می باشد که تعداد زیادی از وسایل برقی توسط یک سیم داخلی تغذیه شده و به آن اتصال داده می شوند.
در زمان اضافه بار مدار، درجهبندی جریان اضافی 2 تا 5 برابر جریان معمولی است. این جریان اضافی به اندازه اتصال کوتاه نیست، به همین دلیل است که جزء مغناطیسی نمی تواند آن را تشخیص دهد. گفته می شود، این گسل همچنان می تواند باعث آسیب شود. در طول اضافه بار مدار، نوار دو فلزی داخل کامپکت افزایش حرارتی ناگهانی را حس می کند و باعث می شود که کلید مدار قطع شود.
مشخصات کلید کامپکت 4پل 320آمپر schneider مدل LV438452 اشنایدر
- نام کوتاه دستگاه Compact NSX320 DC PV
- توزیع برنامه کاربردی دستگاه
- توضیحات قطب 4P
- شرح قطب های محافظت شده 4t
- نوع شبکه DC
- جریان نامی 320 A ( 40 ° C )
- ولتاژ عایق نامی 1000 ولت DC مطابق با IEC 60947-2
- دارای ولتاژ 8 کیلو ولت مقاومت ضربه ای نامی مطابق با IEC 60947-2
- ولتاژ عملیاتی نامی 1000 ولت DC مطابق با IEC 60947-2
- ظرفیت شکست 10 کیلو آمپر در 1000 ولت DC
- ظرفیت شکست خدمات رتبه بندی شده ICS 5 kA 1000 V DC مطابق با IEC 60947-2
- نام کامل دستگاه اشنایدر الکتریک LV438452
