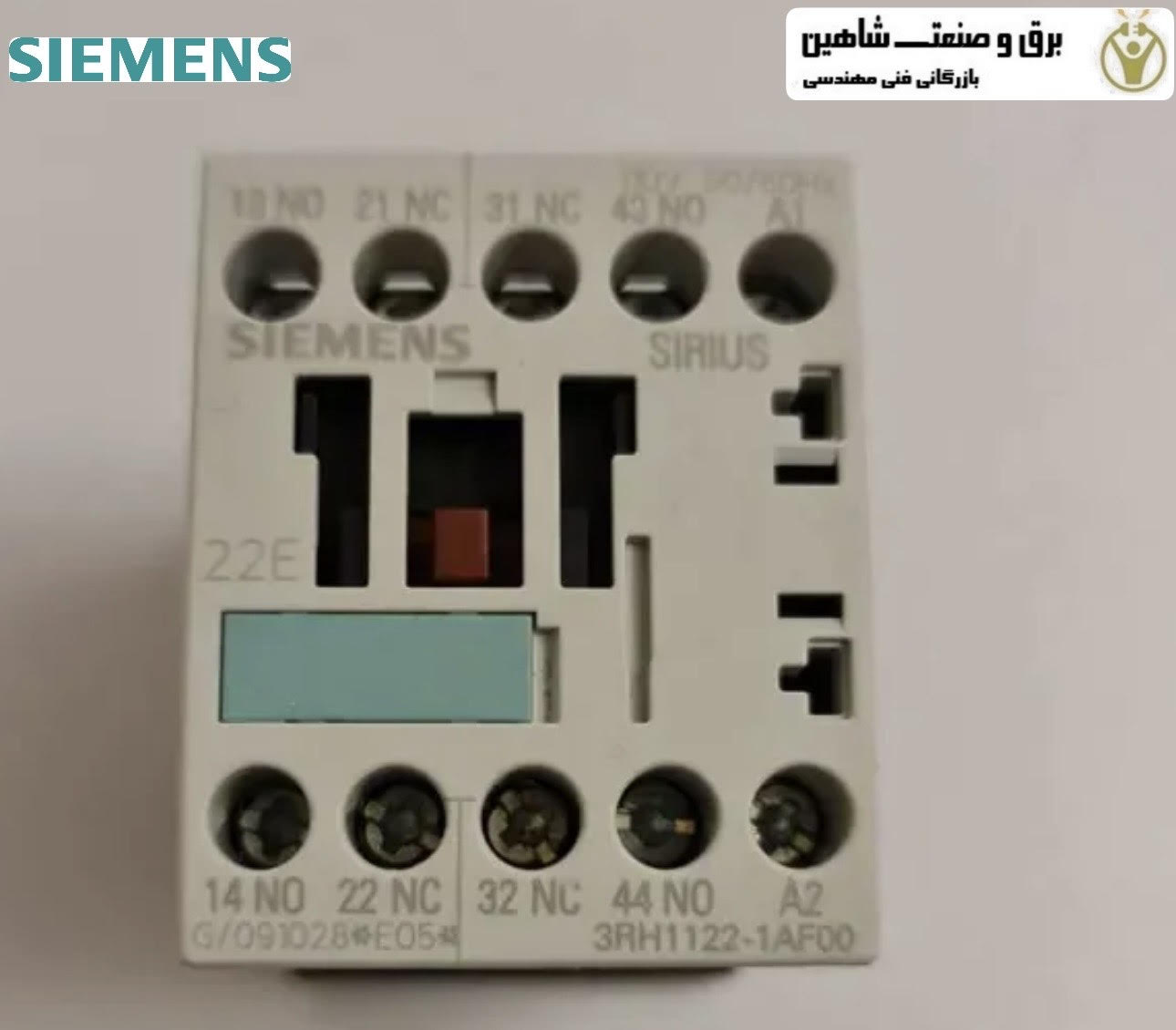

کنتاکتور زیمنس Siemens مدل 3RH1122-1AF00، با 2 کنتاکت در حالت عادی باز و 2 کنتاکت در حالت عادی بسته و یک سیم پیچ 110 ولت 50/60 هرتز. این رله کنترل 4 پلی Sirius را می توان با بلوک های کنتاکت کمکی 4 پلی اضافی در تمام آرایش های کنتاکت (4 کنتاکت N.O.، 3 کنتاکت N.O./1 کنتاکت N.C.، 2 کنتاکت N.O./2 کنتاکت N.C.، 1 کنتاکت N.O./3 کنتاکت N.C.، 4 کنتاکت N.C.) برای مجموع 8 پل عملیاتی مجهز کرد. این رله یک جایگزین الکتریکی و فیزیکی مستقیم برای مدل منسوخ 3RH1122-1AF00 است، اگرچه هرگونه کمکی، وریستور، المان RC یا دیود 3RH1911 موجود نیز باید تعویض شوند زیرا به این رله زیمنس 3RH2122-1AF00 با سبک جدید نصب نمی شوند.
رله های کنتاکتور 3RH1 را می توان با اضافه کردن بلوک های سوئیچ کمکی چفت شونده تا چهار کنتاکت افزایش داد. بلوک سوئیچ کمکی را می توان به راحتی روی جلوی کنتاکتورها چفت کرد. بلوک سوئیچ کمکی دارای یک اهرم رهاسازی در مرکز برای جداسازی قطعات است. رله های کنتاکتور با 4 کنتاکت مطابق با استاندارد EN 50011، با شماره شناسایی 40E، می توانند با بلوک های سوئیچ کمکی 80E به 44E گسترش یابند تا رله های کنتاکتور با 8 کنتاکت مطابق با استاندارد EN 50011 به دست آیند. این بلوک های سوئیچ کمکی (3RH29 11–1GA..) را نمی توان با رله های کنتاکتور با شماره های شناسایی 31E و 22E ترکیب کرد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
مشخصات فنی کنتاکتور زیمنس Siemens مدل 3RH1122-1AF00
- برند: زیمنس
- جریان نامی کنتاکت: ۶ آمپر
- محدوده: SIRIUS Classic
- سری: ۳RH1
- پیکربندی حالت عادی: ۲NO/۲NC
- نوع ترمینال: پیچی
- عرض: ۴۵ میلی متر
- عمق: ۷۲ میلی متر
- طول: ۵۷.۵ میلی متر
- حداکثر دمای کارکرد: ۶۰+ درجه سانتیگراد
- حداقل دمای کارکرد: ۲۵- درجه سانتیگراد
- ولتاژ نامی کنتاکت: ۶۹۰ ولت متناوب
- ولتاژ سیم پیچ: ۱۱۰ ولت متناوب
