توضیحات

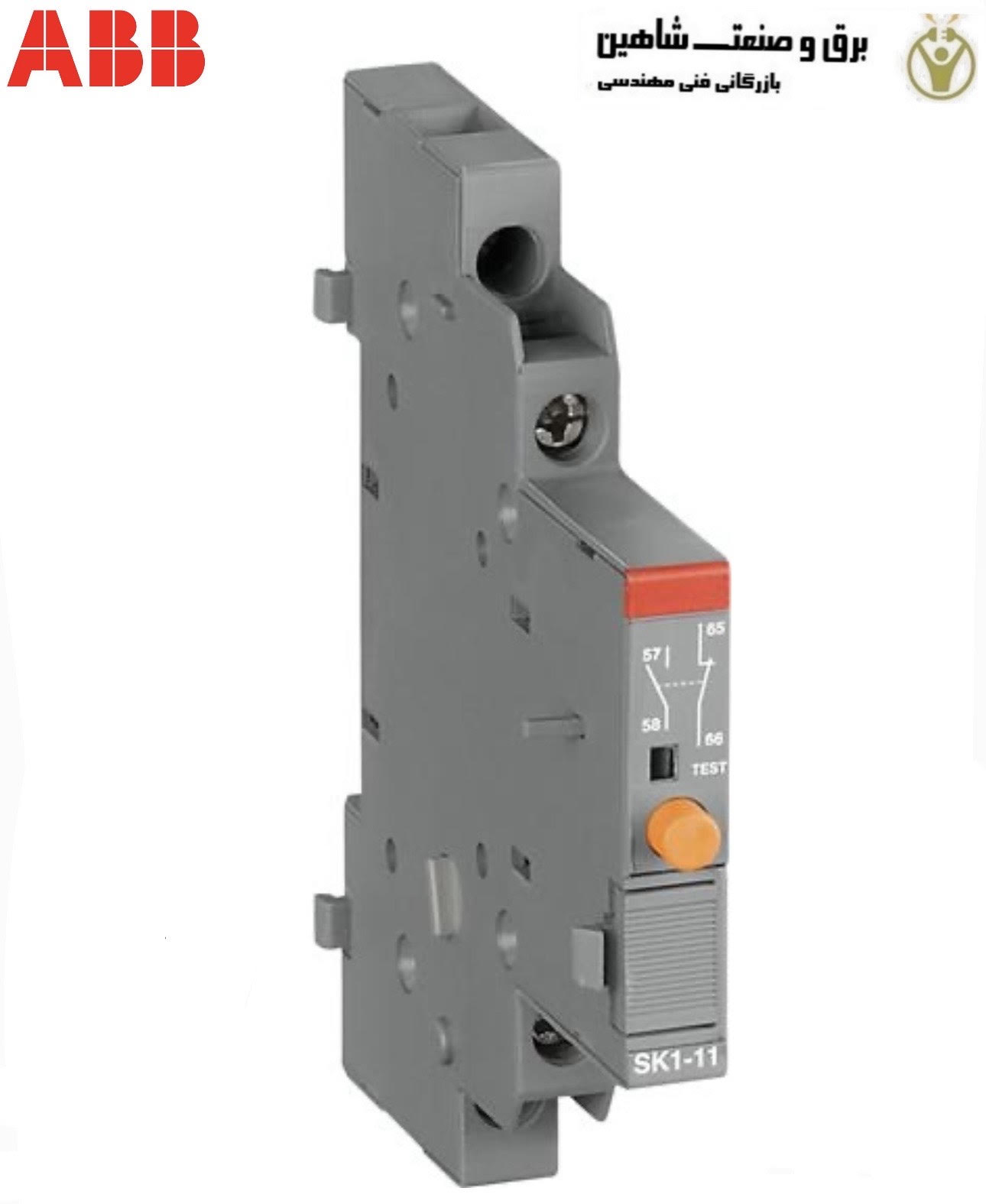

کنتاکت کمکی سری SK1 ای بی بی abb مدل 1sam201903r1002، با ترمینال های پیچی، قطع شدن استارتر موتور دستی را اعلام می کند. برای SK1، نشانگر روی خود دستگاه با یک دکمه نارنجی بیرون زده انجام می شود. موقعیت کنتاکت های SK1 باید پس از یک رویداد قطع، با فشار دادن دکمه نارنجی، به صورت دستی تنظیم مجدد شوند. کنتاکت های سیگنالینگ SK1، قطع شدن را صرف نظر از اینکه ناشی از اتصال کوتاه، اضافه بار یا رهاسازی الکتریکی (AA1 یا UA1) باشد، اعلام می کنند. آنها در سمت راست استارتر موتور دستی متصل شده اند. کنتاکت های سیگنالینگ SK1 به صورت کنتاکت های معمولاً باز یا معمولاً بسته در دسترس هستند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی کنتاکت کمکی سری SK1 ای بی بی abb مدل 1sam201903r1002
- ولتاژ عملیاتی نامی:
– 690 ولت AC
– 600 ولت DC
– مدار اصلی 690 ولت - ولتاژ تحمل ضربه نامی (Uimp): مدار کمکی 6 کیلوولت
- ولتاژ عایق نامی (Ui): 690 ولت
- تعداد کنتاکت های کمکی NC: 0
- تعداد کنتاکت های کمکی NO: 2
- درجه حفاظت: IP20
- دوام الکتریکی: 100000 سیکل
- دوام مکانیکی: Nr. کارکرد ۱۰۰۰۰۰ سیکل
- نوع ترمینال: ترمینال های پیچی
- گشتاور سفت کردن: مدار کمکی ۰.۸ … ۱.۲ نیوتن متر
- طول سیم کشی: مدار کمکی ۸ میلی متر
- پیچ گوشتی توصیه شده:
– M3
– Pozidriv 2 - موقعیت نصب: ۱ … ۶
- حداکثر ولتاژ عملیاتی UL/CSA: مدار اصلی ۶۰۰ ولت AC
- ظرفیت اتصال مدار کمکی UL/CSA:
– انعطاف پذیر ۱/۲x ۱۶-۱۴ AWG
– رشته ای ۱/۲x ۱۶-۱۴ AWG - گشتاور سفت کردن UL/CSA: مدار کمکی ۷ اینچ پوند
- دمای هوای محیط:
– کارکرد -۲۵ … +۶۰ درجه سانتیگراد
– نگهداری -۵۰ … +۸۰ درجه سانتیگراد - مقاومت در برابر ضربه طبق … مطابق با IEC 60068-2-27: 11 میلی ثانیه، پالس 25 گرم
- مقاومت در برابر ارتعاشات: 5 گرم، 3 … 150 هرتز
