توضیحات

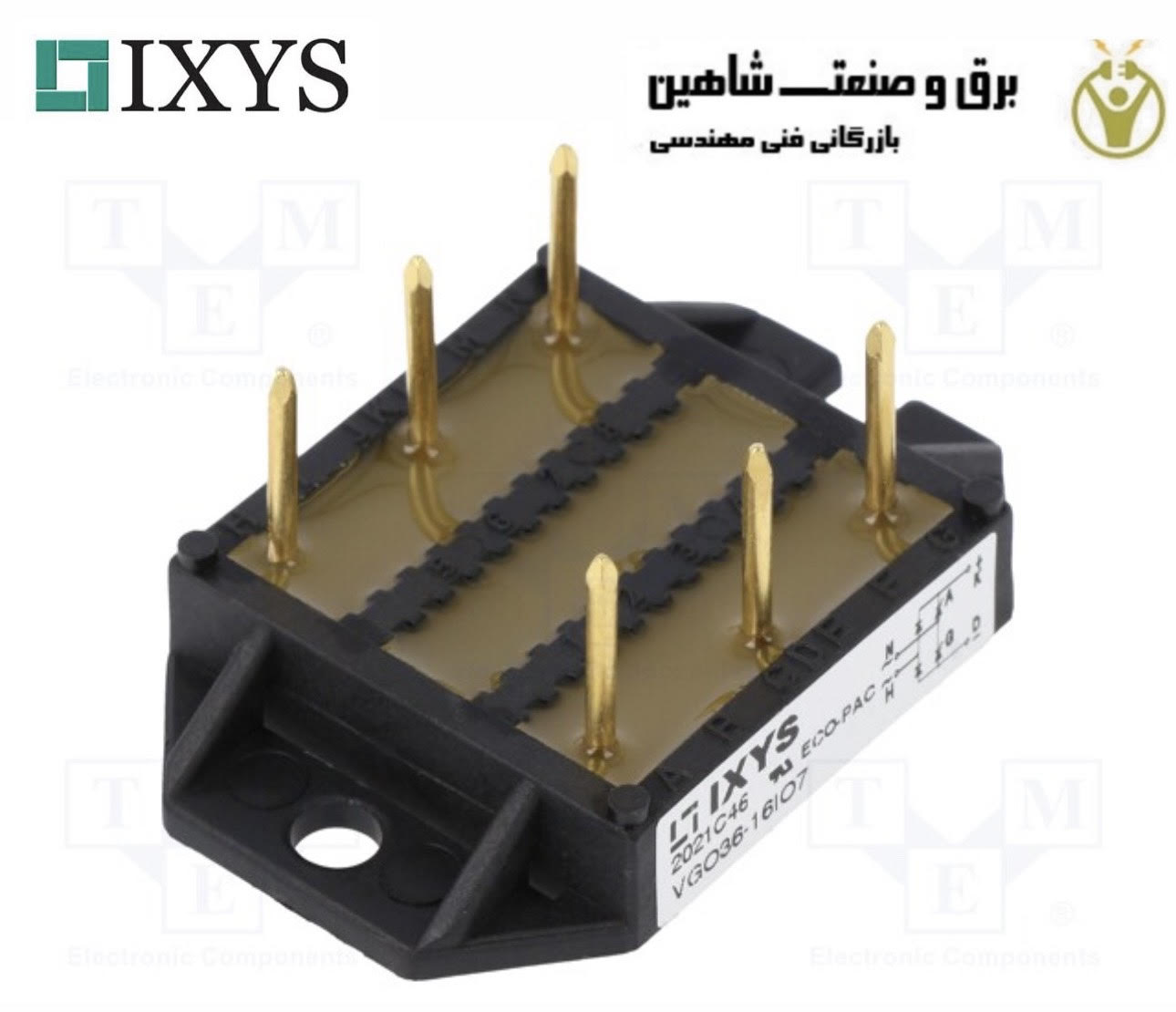

یکسو کننده پل تک فاز IXYS مدل VGO36-16IO7 نوعی یکسو کننده موج کامل است که از چهار دیود برای تشکیل یک پل حلقه بسته استفاده می کند. دیودها به صورت جفت در هر نیم سیکل مثبت و منفی هدایت می شوند که منجر به هدر رفتن توان نمی شود. یکسو کننده پل نیازی به یک شیر مرکزی روی سیم پیچ ثانویه ترانسفورماتور ندارد. ورودی از طریق یک ترانسفورماتور به مورب پل دیودی تغذیه می شود. ترانسفورماتور این مدار همیشه مشغول است زیرا در هر دو سیکل ورودی AC برق را همیشه تامین می کند، برخلاف یکسوساز شیر مرکزی که 50 درصد ترانسفورماتور را استفاده می کند. یکسو کننده پل تک فاز IXYS مدل VGO36-16IO7 در دسته تجهیزات اتوماسیون صنعتی قرار دارد و مزایای زیر را شامل می شود.
- راندمان یکسو کننده پل بیشتر از یکسوساز نیمه موج است. از طرف دیگر، راندمان یکسو کننده یکسو کننده پل و یکسو کننده تمام موج با ضربه مرکزی یکسان است.
- سیگنال خروجی DC یکسو کننده پل نرم تر از سیگنال خروجی DC یکسوساز نیمه موج است.
- یکسو کننده نیمه موج فقط از نیمی از سیگنال AC ورودی استفاده می کند و نیمی دیگر را مسدود می کند. یکسو کننده نیمه موج نیمی از سیگنال ورودی را هدر می دهد. یکسو کننده پل به جریان الکتریسیته اجازه می دهد که از دو نیمه مثبت و منفی عبور کند. در نتیجه، سیگنال DC خروجی تقریباً معادل سیگنال AC ورودی است.
مشخصات فنی یکسو کننده پل تک فاز IXYS مدل VGO36-16IO7
- سازنده: IXYS
- دسته بندی محصول: یکسو کننده پل
- دستورالعمل RoHS: جزئیات
- REACH – SVHC:
- نوع: پل تک فاز
- سبک نصب: SMD/SMT
- سبک خاتمه: پد لحیم کاری
- بسته/جعبه: ECO-PAC 1
- حداکثر تلفات توان پالس: 1.6 کیلو ولت
- Vf – ولتاژ فوروارد: 1.45 ولت
- حداکثر جریان نوسانی: 350 A
- حداقل دمای عملیاتی: – 40 درجه سانتیگراد
- حداکثر دمای عملیاتی: + 125 درجه سانتیگراد
- طول: 47 میلی متر
- عرض: 30.3 میلی متر
- ارتفاع: 9 میلی متر
- سری: VGO36
- بسته بندی: فله
- Ir – جریان معکوس: 300 uA
- نوع محصول: یکسو کننده پل
- زیر مجموعه: دیودها و یکسو کننده ها
- وزن واحد: 18 گرم
