توضیحات

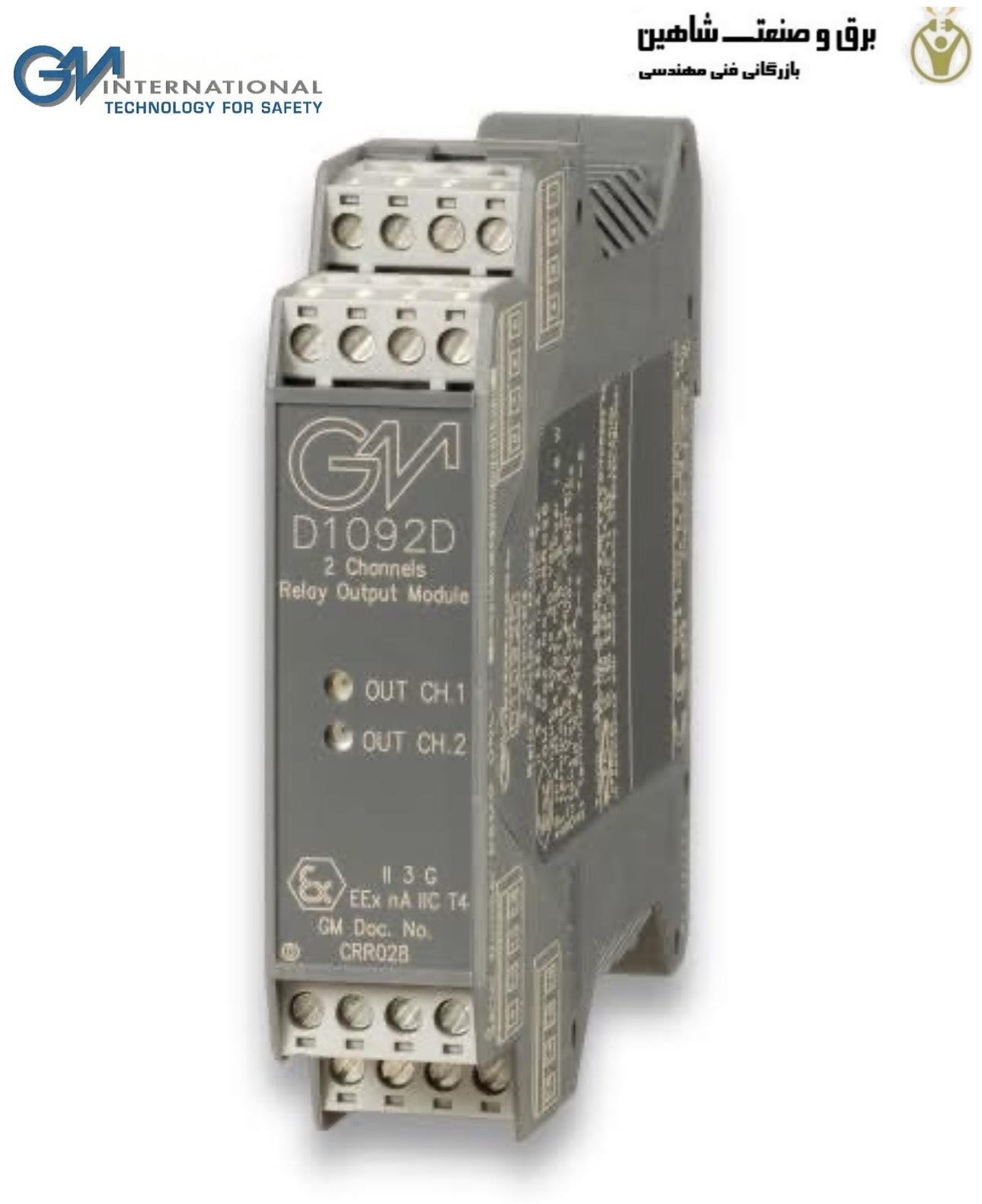

ایزولاتور بریر ضد انفجار جی ام اینترنشنال GMI D1092D ، برای سوئیچینگ مدارهای مرتبط با ایمنی، تا سطح SIL 3 مطابق با IEC61508:2010 Ed. 2، برای صنایع پرخطر مناسب می باشد. این ماژول، ایزولاسیون بین کنتاکت های ورودی و خروجی را فراهم می کند. D1092D برای بارهای دارای انرژی معمولی، دو کنتاکت SPST و برای بارهای دارای انرژی معمولی، دو کنتاکت SPST فراهم می کند. وقتی رله انرژی دار می شود، کنتاکت ها بسته می شوند. وقتی رله انرژی دار می شود، کنتاکت ها باز می شوند. سازگاری با کارت های DO خاص با تست پالس باید تأیید شود.
این ماژول رله برای کاربردهای مصرف جریان کم (سیگنالینگ سیستم به سیستم، راه اندازی LEDها و غیره) مناسب نیست.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
مشخصات فنی ماژول خروجی رله DIN-Rail جی ام اینترنشنال gm international مدل D1092D
- ورودی: ۲۴ ولت DC نامی (۲۰.۴ تا ۲۷.۶ ولت DC) محافظت شده در برابر قطب معکوس،
- ریپل در محدوده ولتاژ ≤ ۵ ولت
- مصرف جریان در ۲۴ ولت: ۵۰ میلی آمپر برای هر کانال با رله فعال، معمولاً (۱۰۰ میلی آمپر برای ۲ کانال D1092D هنگام استفاده به عنوان تکثیرکننده ۱ ورودی / ۲ خروجی).
- تلفات توان: ۱.۲ وات برای هر کانال با ولتاژ ورودی ۲۴ ولت و رله فعال، معمولاً (۲.۴ وات برای ۲ کانال D1092D هنگام استفاده به عنوان تکثیرکننده).
- حداکثر مصرف توان: در ولتاژ ورودی ۲۷.۶ ولت و رله فعال، ۱.۵ وات برای هر کانال (۳.۰ وات برای ۲ کانال D1092D هنگام استفاده به عنوان تکثیرکننده).
- ایزولاسیون (ولتاژ تست): ورودی/خروجی ۲.۵ کیلوولت؛ ورودی/ورودی ۵۰۰ ولت؛ خروجی/خروجی ۲.۵ کیلوولت؛ خروجی A/خروجی B ۱.۵ کیلوولت.
- خروجی: کنتاکت رله DPST بدون ولتاژ، در حالت عادی باز.
- جنس کنتاکت: آلیاژ نقره (بدون کادمیوم).
- جریان نامی کنتاکت: ۳ آمپر ۲۵۰ ولت متناوب ۷۵۰ ولت آمپر، ۳ آمپر ۱۲۵ ولت مستقیم ۱۲۰ وات (بار مقاومتی).
- جریان هجومی کنتاکت: ۵ آمپر در ۳۰ ولت مستقیم، ۲۵۰ ولت متناوب.
- حداقل جریان سوئیچینگ کنتاکت: ۱۰ میلی آمپر.
