توضیحات

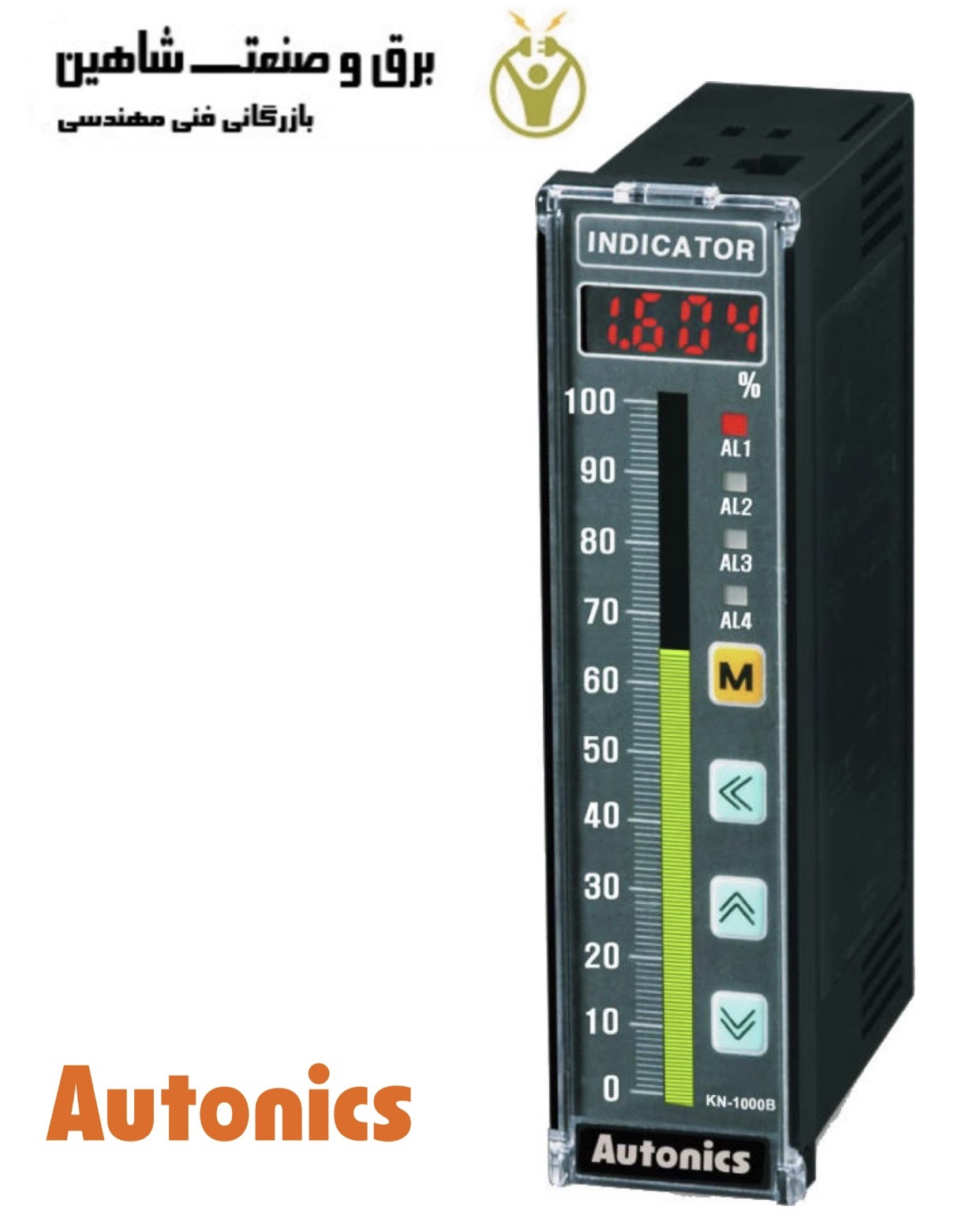

نشانگر دیجیتال نمودار نواری Autonics مدل KN-1201B اتونیکس دارای نشانگر نوار برنامه نویسی آزاد 55 موقعیت است. نشانگر دیجیتالی نمودار 5 نواری KN-1201B می تواند یک نمایشگر دیجیتالی اضافی برای نشان دادن مقدار به صورت ارقام ارائه دهد. نشانگر دیجیتالی نمودار 5 نواری KN-1201B می تواند سیگنال های ورودی مختلف را پردازش کند. به غیر از سیگنال های نرمال شده، نشانگر دیجیتالی نمودار 5 باری KN-1201B را می توان به سنسورهای Pt100، Pt500، Pt1000، عناصر حرارتی (J، K، T و غیره)، ولتاژ تا 600 ولت، جریان تا 5 متصل کرد. A و همچنین مقاومت تا 10 کیلو اهم. نشانگر دیجیتالی نمودار 5 نواری KN-1201B دارای 4 رله هشدار برای فعال کردن چندین واحد هشدار یا خاموش کردن کنترلر پمپ است. نشانگر دیجیتالی نمودار 5 نواری KN-1201B نیز به خروجی های OpenCollector متنوع مجهز شده است. از طریق خروجی آنالوگ برای سیگنال های نرمال شده، کاربران می توانند دستگاه را به یک سیستم نمایشگر متصل کنند تا تمام مقادیر اندازه گیری را ثبت کند (به عنوان مثال). نشانگر دیجیتالی نمودار 5 میله ای KN-1201B دارای رابط RS-485 است که می تواند به یک Modbus متصل شود. نشانگر دیجیتالی نمودار 5 نواری KN-1201B معمولاً روی یک پنل نصب می‌شود و می‌توان آن را با یک کد پین 4 رقمی محافظت کرد.
نکته: نشانگرهای دیجیتال نمودار نواری از تجهیزات ابزار دقیق مهم و کاربردی به شمار می روند.
مشخصات نشانگر دیجیتال نمودار نواری Autonics مدل KN-1201B اتونیکس
- دقت بالا با ADC 16bit (±0.2% F.S.)
- چند ورودی: دماسنج 12 نوع، RTD 5 نوع، آنالوگ (mV، V، mA) 6 نوع
- نمودار میله ای با 101 LED (سبز)، نمایشگر 4 رقمی (قرمز)
- دارای ابعاد جمع و جور (طول عقب: 70 میلی متر)
- منبع تغذیه_ برق DC : 24VDC
- نوع ورودی_RTD: JPt100Ω، DPt100Ω، DPt50Ω، Cu50Ω، Cu100Ω (5 نوع)
- نوع ورودی_TC: K، J، E، T، R، B، S، N، C (W5)، L، U، PLII (12 نوع)
- نوع ورودی_آنالوگ: · ولتاژ: ± 1.000 ولت، ± 50.00 میلی ولت، -199.9-200.0 میلی ولت، -1.00-10.00 ولت (4 نوع)
- جریان: 4.00-20.00 میلی آمپر، 0.00-20.00 میلی آمپر (2 نوع)
- دقت نمایشگر: ± 0.2% F.S. ± 1 رقم (25 ± 5 ℃)
- ± 0.3٪ F.S. ± 1 رقمی (10℃ تا 20℃، 30℃ تا 50℃)
- در مورد ترموکوپل و ورودی زیر 100 درجه سانتیگراد، [±0.4% F.S. ] ± 1 رقمی
- TC-T، TC-U حداقل است. ± 2.0 ℃
- محیط_دمای محیط: -10 تا 50 درجه سانتیگراد، ذخیره سازی: -20 تا 60 درجه سانتیگراد
- وزن: تقریبا 304 گرم (تقریباً 182 گرم)
کاربرد نشانگر دیجیتال نمودار نواری
نشانگر دیجیتال KN-1201B در مکان هایی استفاده می شود که برای کنترل و فرآیند بازرسی لازم است سطح یک نشانگر دیجیتالی نمودار میله ای حرفه ای بررسی شود، به عنوان مثال، در صنعت برای بررسی سطح در سیلوها و شمع های انبار. نشانگرهای دیجیتال گراف میله ای معمولاً یک سیگنال 4-20 میلی آمپر دریافت می کنند. کاربران می توانند پارامترهای خود را در نشانگرهای دیجیتال نمودار میله ای تنظیم کنند. تصویر نمودار میله ای با نمایشگر LED چند رنگ را می توان از طریق محدودیت های مختلف زنگ تغییر داد. به عنوان مثال، نمایشگر LED نشانگرهای دیجیتالی نمودار میله ای را می توان طوری برنامه ریزی کرد که با رسیدن به یک سطح مشخص قرمز شود. نشانگرهای دیجیتال نمودار میله‌ای دارای رله‌های متفاوتی برای سوئیچ موازی با محدودیت‌های مختلف هشدار پیش‌فرض هستند. این واقعیت امکان اتصال با سایر آلارم ها را فراهم می کند، به عنوان مثال آژیر هشدار صوتی و تصویری. نشانگرهای دیجیتال با یک یا دو کانال برای نشان دادن دما و رطوبت نسبی در دسترس هستند. نشانگرهای دیجیتال نمودار میله ای می توانند به غیر از سیگنال های نرمال شده، عناصر حرارتی و دماسنج های مقاومتی را پردازش کنند. نشانگرهای دیجیتال گراف میله ای همچنین می توانند ولتاژهای تا 600 ولت را پردازش کنند. تمام تنظیمات انجام شده در نشانگرهای دیجیتال نمودار میله ای را می توان با یک کد پین ایمن کرد تا از تغییر غیرمجاز پرسنل پارامترها جلوگیری شود.
