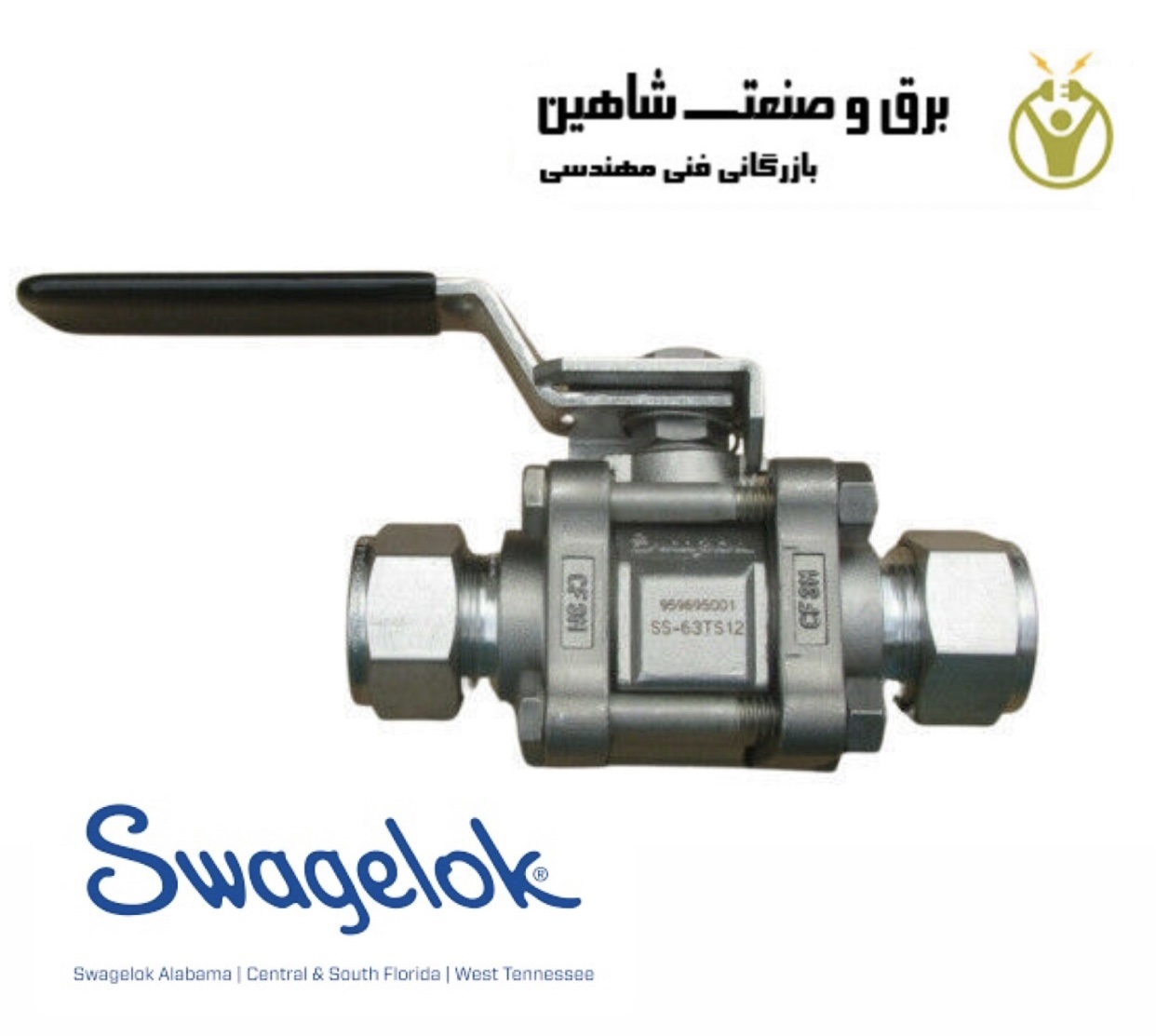

بال ولو Swagelok مدل SS-63TS12 سوگلوک

توضیحات

بال ولو Swagelok مدل SS-63TS12 یک شیر قطع کننده یک چهارم دور است که جریان سیالات را توسط یک توپ دوار کنترل می کند. توپ چرخشی کروی از یک سوراخ مستقیم تشکیل شده است. هنگامی که سوراخ در همان جهت جریان قرار دارد، لوله در موقعیت باز قرار دارد و به سیال اجازه عبور از آن را می دهد. هنگامی که سوراخ 90 درجه از مسیر جریان می چرخد، شیر بسته می شود و جریان مسدود می شود. شیرهای توپی به دلیل خواص آب بندی قابل اعتماد و عمر طولانی در کاربردهای مسکونی و تجاری استفاده می شوند. تصویر زیر نمونه ای از نمای مقطعی یک شیر توپی است. بال ولو Swagelok مدل SS-63TS12 از تجهیزات اتوماسیون صنعتی پرکاربرد است.

ساختار بال ولو Swagelok مدل SS-63TS12 سوگلوک

بال ولو مدل SS-63TS12 از اجزای اصلی زیر تشکیل شده است:

1. میل سوپاپ: میل سوپاپ یک شفت دوار است که توپ داخلی را به اهرم بیرونی متصل می کند که با چرخاندن توپ، توپ را می چرخاند.
2. O-ring: O-ring برای ایجاد آب بندی بین ساقه و محفظه شیر استفاده می شود. NBR (لاستیک نیتریل) متداول ترین ماده ای است که برای O-ring استفاده می شود.
3. محفظه سوپاپ: محفظه سوپاپ از اجزای داخلی محافظت می کند و دارای نقاط اتصال در ورودی/خروجی ها است. برنج، فولاد ضد زنگ و پی وی سی متداول ترین مواد مورد استفاده برای مسکن هستند. محفظه شیر ممکن است در طرح های یک تکه، دو تکه یا سه تکه مونتاژ شود.
4. یک تکه: این ارزان ترین گزینه شیر است. در طراحی یک تکه دو قسمتی که گوی را محصور می کنند با پرس و جوش به هم متصل می شوند بنابراین برای نگهداری باز نمی شوند. بنابراین، آنها در برنامه های کاربردی کمتر مورد استفاده قرار می گیرند.
5. دو تکه: قطعات در شیرهای دو تکه دارای اتصالات رزوه ای هستند. بنابراین، آنها را می توان برای اهداف تعمیر و نگهداری جدا کرد. اما شیر باید به طور کامل از لوله جدا شود تا قطعات برای اهداف سرویس و نگهداری جدا شوند.
6. سه تکه: قطعات در یک شیر سه تکه معمولاً توسط یک اتصال پیچی گیره می شوند. به منظور تعمیر و نگهداری لازم نیست که شیر به طور کامل از لوله جدا شود. این گران ترین گزینه طراحی شیر است، اما بهترین راه حل را برای کاربردهای بهداشتی ارائه می دهد.
7. توپ چرخشی: توپ چرخشی کروی با سوراخ اجازه می دهد یا مانع عبور رسانه از لوله می شود. آنها معمولا از فولاد ضد زنگ، PVC، فولاد کروم اندود یا برنج با روکش کروم ساخته می شوند. طرح توپ بر اساس طراحی و ساپورت آنها به صورت شناور یا تراننیون دسته بندی می شود.

بال ولو چگونه کار می کند؟

همانطور که قبلاً ذکر شد، یک شیر توپی از یک توپ دوار با سوراخ تشکیل شده است. توپ با ساقه متصل به اهرم متصل می شود. شیر را می توان با چرخاندن اهرم در یک شیر دستی باز و بسته کرد (این کار را می توان با یک محرک الکتریکی یا پنوماتیک نیز انجام داد). برای عبور جریان، سوراخ باید در امتداد جریان سیال تراز شود. برای جلوگیری از جریان، توپ را می توان عمود بر مسیر جریان چرخاند.

یک شیر توپی می تواند 2، 3 یا حتی 4 پورت داشته باشد. اکثر شیرهای توپی دو طرفه هستند و به صورت دستی با یک اهرم کار می کنند. در حالت باز، اهرم در راستای لوله قرار دارد. در حالت بسته، اهرم عمود بر لوله است. در شیرهای توپی که به صورت دستی کار می کنند، به دلیل جریان سریع و بسته شدن سریع شیر، خطر چکش آب وجود دارد. دریچه های 3 طرفه دارای سوراخ L یا T هستند که در شکل 3 قابل مشاهده است. این الگو به دستیابی به عملکرد مدارهای مختلف مانند توزیع یا مخلوط کردن جریان ها کمک می کند.
