توضیحات

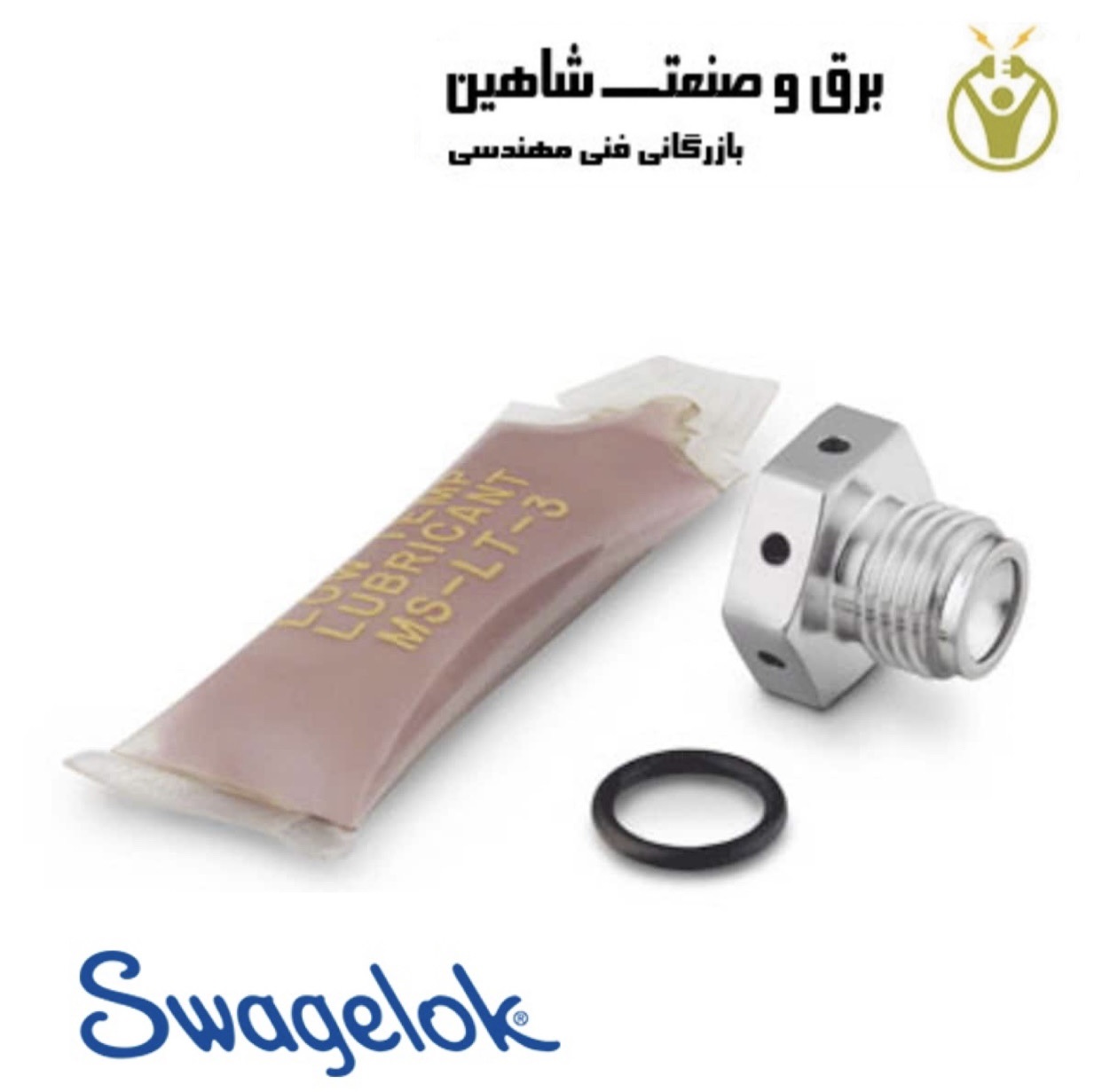

کیت swagelok مدل SS-RDK-16-2850 سوگلوک یک دستگاه کاهش فشار بدون باز شدن است که بر اساس فشار تفاضلی در سراسر دیسک عمل می کند. از دو جزء اصلی تشکیل شده است: نگهدارنده دیسک پارگی که مرز فشار را فراهم می کند و دیسک را در موقعیت خود محکم می کند و دیسک پارگی (عنصر فعال).
کیت دیسک های پارگی پس از فعال سازی یا به صورت دوره ای به عنوان بخشی از نگهداری یا بازرسی پیشگیرانه تعویض می شوند. این دستگاه ها مطابق با مفاد آیین نامه ASME Boiler and Pressure Vessel Code (ASME B&PV Code) بخش هشتم تولید می شوند. آنها توسط هیئت ملی از طریق برنامه ای تأیید شده اند که نمونه ها را برای فشار ترکیدگی صحیح و مقاومت جریان آزمایش می کند. مقاومت جریان یک مقدار درجه بندی است که برای تعیین افت فشار در سراسر دیسک استفاده می شود و توسط طراح سیستم برای اندازه گیری دیسک و سیستم امداد استفاده می شود. این کیت ها از تجهیزات اتوماسیون صنعتی هیتند.
دیسک پارگی چیست؟
دیسک پارگی دستگاهی است که برای عملکرد با ترکیدن یک دیسک نگهدارنده فشار طراحی شده است. این مجموعه شامل یک غشای دایره ای نازک است که معمولاً از فلز، پلاستیک یا گرافیت ساخته شده است که به طور محکم در یک نگهدارنده دیسک بسته می شود. هنگامی که فرآیند به فشار ترکیدگی دیسک می رسد، دیسک پاره می شود و فشار را آزاد می کند. دیسک های پارگی را می توان به تنهایی یا در ترکیب با انواع دیگر دستگاه ها نصب کرد. پس از دمیدن، دیسک های پارگی دوباره قرار نمی گیرند. بنابراین، کل محتویات تجهیزات فرآیند بالادست تخلیه خواهد شد. دیسک های پارگی معمولاً به صورت سری (بالا دست) با شیر تسکین برای جلوگیری از تماس سیالات خورنده با قطعات فلزی شیر استفاده می شود. علاوه بر این، این ترکیب یک سیستم بسته شدن مجدد است. تحمل ترکیدگی دیسکهای پارگی معمولاً برای فشارهای تنظیمشده بیش از 40 psig حدود 5± درصد است.
اهداف کیت swagelok مدل SS-RDK-16-2850 سوگلوک
دیسک پارگی یک دستگاه تسکین دهنده حساس است که برای پاره شدن در فشار و دمای از پیش تعیین شده طراحی شده است. وسیله ای برای محافظت از پرسنل و تجهیزات است. به این ترتیب، باید یک دستگاه ایمن برای خرابی باشد. دیسک های پارگی در مواردی استفاده می شود که نیاز به باز شدن آنی و کامل یک دستگاه کاهش فشار باشد. این دستگاهها همچنین در مواردی مورد استفاده قرار میگیرند که سن نشتی «صفر» برای دستگاه امداد مورد نیاز است. همچنین می توان از این دستگاه ها به صورت سری به عنوان شیرهای “باز شدن سریع” استفاده کرد.
دیسک های پارگی را می توان هم در امداد اولیه، در امداد ثانویه، به صورت سری با یک شیر تسکین یا برای عملکردهای دیگری مانند شیرهای “باز شدن سریع” استفاده کرد.
امداد اولیه
اگر برای تسکین اولیه استفاده شود، دیسک پارگی تنها وسیله ای است که برای کاهش فشار استفاده می شود. به این ترتیب، دارای مزایای نشتی محکم، زمان پاسخگویی آنی، حداقل افت فشار، کمترین هزینه، قابلیت اطمینان مجدد بسیار بالا و حداقل تعمیر و نگهداری است. این عیب را دارد که باید پس از هر رخداد پارگی تعویض شود و اجازه می دهد تا زمانی که فشار سیستم با فشار پایین دست برابر شود، هواگیری شود.
امداد ثانویه
هنگامی که در یک ظرفیت تسکین ثانویه استفاده می شود، دیسک پارگی یک دریچه پشتیبان برای یک دستگاه امداد اولیه، معمولاً یک شیر تسکین، فراهم می کند. هدف آن در اینجا معمولاً ارائه محافظت اضافی در برابر یک رویداد بزرگ بعید اما احتمالی است که از ظرفیت دستگاه امداد اولیه فراتر می رود.
