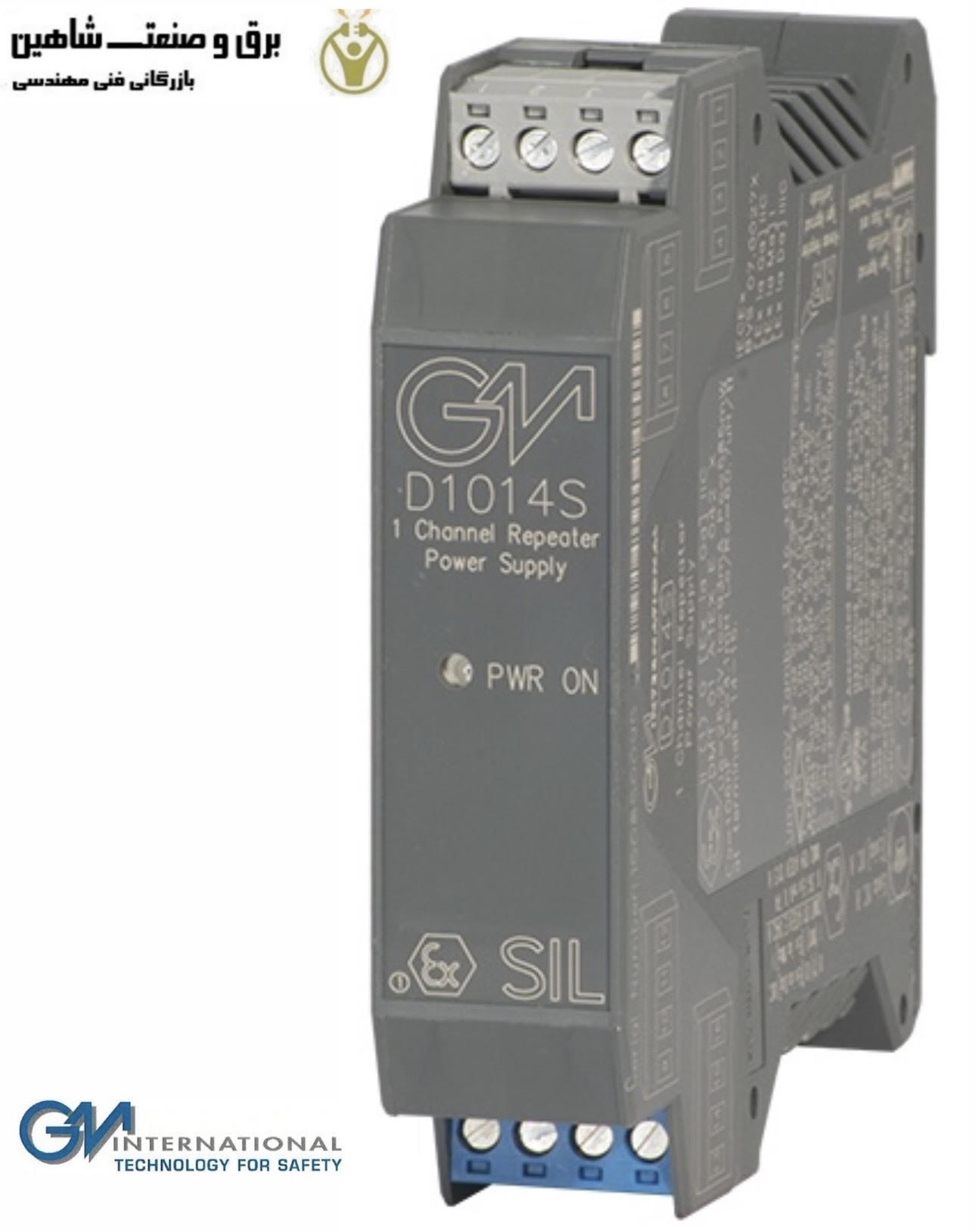

بریر و ایزولاتور SIL 2 برند GM international مدل D1014S جی ام اینترنشنال

توضیحات

بریر و ایزولاتور SIL 2 برند GM international مدل D1014S، یک رابط ورودی آنالوگ با یکپارچگی بالا است که برای کاربردهایی که نیاز به سطح SIL 2 (مطابق با IEC61508:2010) در سیستم‌ های مرتبط با ایمنی برای صنایع پرخطر هستند، ایده آل است. این منبع تغذیه، یک منبع تغذیه DC کاملاً شناور برای فعال کردن فرستنده‌ های معمولی دو سیمه 4-20 میلی‌ آمپر واقع در منطقه خطرناک ارائه می دهد و جریان را در مدار شناور برای راه‌ اندازی بار منطقه امن تکرار می‌ کند. این مدار امکان ارسال سیگنال‌ های ارتباطی دو جهته را برای فرستنده‌ های Hart فراهم می‌ کند. بریر و ایزولاتور D1014S یک جزء پرکاربرد در تجهیزات اتوماسیون صنعتی است.

ویژگی‌ ها

• ورودی از منطقه 0 (منطقه 20)، بخش 1، نصب در منطقه 2، بخش 2.
• ورودی 4-20 میلی‌ آمپر، سیگنال خروجی.
• سازگار با HART®.
• مقاوم در برابر اتصال کوتاه ورودی و خروجی.
• دقت بالا.
• ایزولاسیون سه پورت، ورودی/خروجی/تغذیه.
• سازگاری EMC با استانداردهای EN61000-6-2، EN61000-6-4، EN61326-1
• قابلیت برنامه‌ریزی در محل توسط DIP Switch.
• حداکثر ولتاژ مجاز برای تجهیزات مرتبط با مانع: ۲۵۰ Vrms (Um)

مشخصات فنی بریر و ایزولاتور SIL 2 برند GM international مدل D1014S

• منبع تغذیه
  – ولتاژ: ۱۲-۲۴ ولت DC نامی (۱۰ تا ۳۰ ولت DC) محافظت‌ شده در برابر پلاریته معکوس، ریپل در محدوده ولتاژ ≤ ۵ ولت
  – مصرف جریان: ۵۵ میلی‌ آمپر با خروجی معمول ۲۰ میلی‌ آمپر
  – تلفات توان: ۰.۹ وات با ولتاژ تغذیه ۲۴ ولت و خروجی معمول ۲۰ میلی‌ آمپر
  – حداکثر مصرف توان: در ولتاژ تغذیه ۳۰ ولت و شرایط اتصال کوتاه، ۱.۷ وات
• ورودی
  – نوع: ۴ تا ۲۰ میلی‌ آمپر (جریان Tx دو سیمه در ≈ ۲۵ میلی‌ آمپر محدود شده است).
  – ولتاژ خط فرستنده: ≥ ۱۵.۰ ولت در ۲۰ میلی‌آمپر با ریپل حداکثر ۲۰ میلی‌ وارم در باند فرکانسی ۰.۵ تا ۲.۵ کیلوهرتز.
• خروجی
  – نوع: ۴ تا ۲۰ میلی‌ آمپر، در حالت منبع با حداکثر بار ۶۰۰ اهم؛ حداقل ولتاژ. ۵ ولت در بار ۰ اهم، حداکثر ولتاژ ۳۰ ولت در حالت سینک، جریان محدود به ≈ ۲۵ میلی‌آمپر یا ۱ تا ۵ ولت در شنت داخلی ۲۵۰ اهم (یا ۲ تا ۱۰ ولت در شنت داخلی ۵۰۰ اهم بنا به درخواست).
• زمان پاسخ: ۲۰ میلی‌ ثانیه (۱۰ تا ۹۰ درصد تغییر پله).
• ریپل خروجی: ≤ ۲۰ میلی‌ ولت بر روی بار ارتباطی ۲۵۰ اهم در باند ۰.۵ تا ۲.۵ کیلوهرتز.
• پاسخ فرکانسی: دو طرفه ۰.۵ تا ۲.۵ کیلوهرتز در محدوده ۳ دسی‌ بل (پروتکل HART®).
• نوع عملکرد: مرجع. شرایط: منبع تغذیه ۲۴ ولت، بار ۲۵۰ اهم، دمای محیط ۲۳ ± ۱ درجه سانتیگراد.
• دقت کالیبراسیون: ≤ ± ۰.۱ درصد از مقیاس کامل. خطای خطی بودن: ≤ ± 0.1٪ از مقیاس کامل.
• تأثیر ولتاژ تغذیه: ≤ ± 0.05٪ از مقیاس کامل برای تغییر حداقل تا حداکثر تغذیه.
• تأثیر بار: ≤ ± 0.05٪ از مقیاس کامل برای تغییر مقاومت بار از 0 تا 100٪.
• تأثیر دما: ≤ ± 0.01٪ روی صفر و دهانه برای تغییر 1 درجه سانتیگراد.
• شرایط محیطی
  – عملکرد: محدوده دمایی -20 تا +60 درجه سانتیگراد، رطوبت نسبی حداکثر 95٪.
  – نگهداری: محدوده دمایی -45 تا +80 درجه سانتیگراد.
