توضیحات

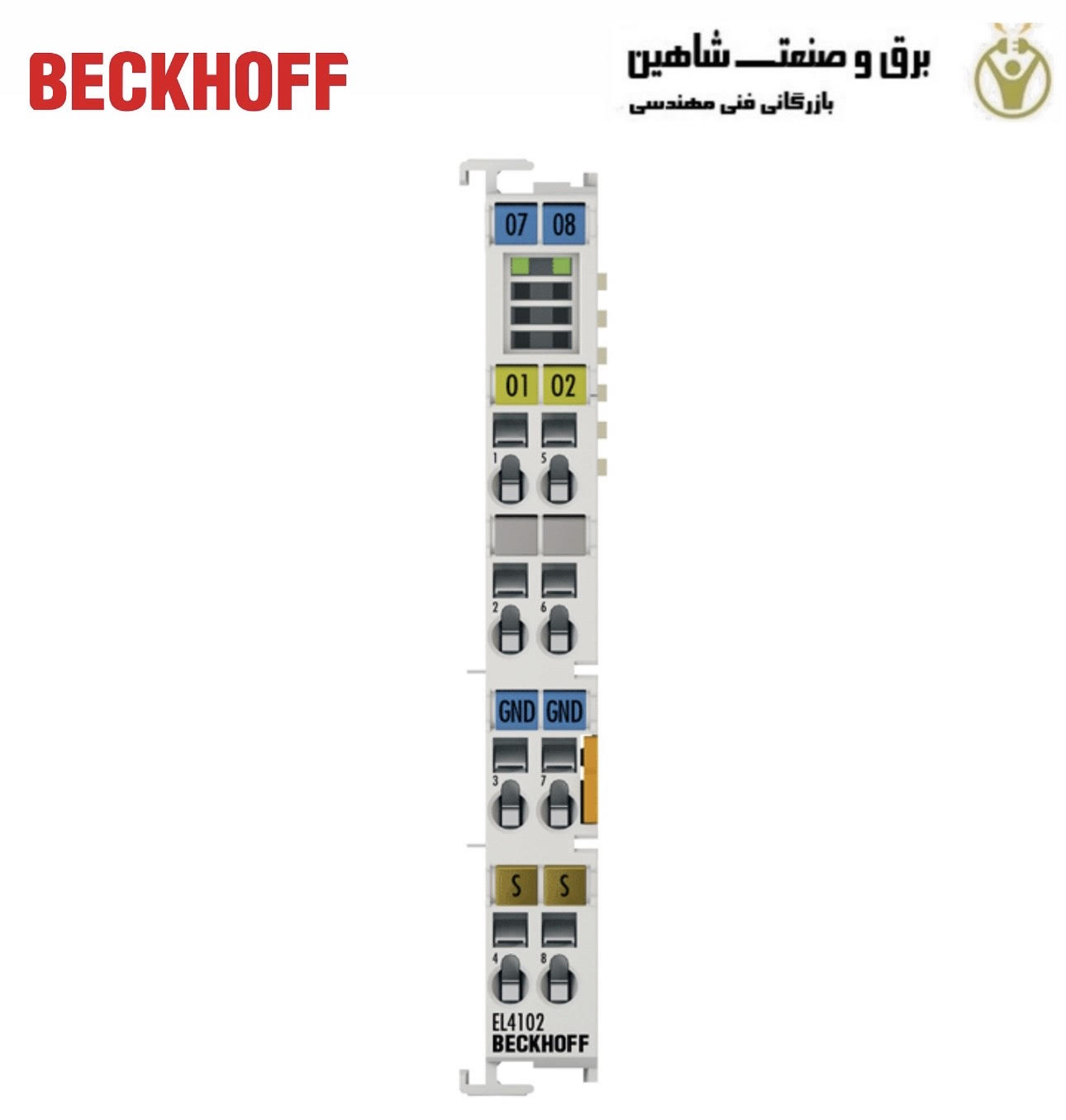

ترمینال EtherCAT با خروجی آنالوگ ۲ کاناله beckhoff مدل EL4102 بکهوف، سیگنال هایی در محدوده بین 0 تا 10 ولت تولید می کند. ولتاژ با وضوح 16 بیت به سطح فرآیند اعمال می شود و از نظر الکتریکی ایزوله است. کانال های خروجی ترمینال EtherCAT دارای پتانسیل زمین مشترک هستند. EL4102 دو کانال را در یک محفظه ترکیب می کند. وضعیت سیگنال ترمینال EtherCAT توسط دیودهای نوری نشان داده می شود. ترمینال EtherCAT با خروجی آنالوگ ۲ کاناله EL4102 بکهوف یکی از کاربردی ترین ترمینال ها در تجهیزات اتوماسیون صنعتی است.
داده های فنی ترمینال EtherCAT با خروجی آنالوگ ۲ کاناله beckhoff مدل EL4102 بکهوف
- تعداد خروجی ها: 2
- منبع تغذیه: از طریق باس E
- ولتاژ سیگنال: 0…10 ولت
- ساعت های توزیع شده: بله
- دقت ساعت توزیع شده: << 1 میکروثانیه
- بار: > 5 کیلواهم (ضد اتصال کوتاه)
- وضوح: 16 بیت (شامل علامت)
- خطای خروجی: <0.1% (نسبت به مقدار نهایی)
- ایزولاسیون الکتریکی: 500 ولت (ولتاژ باس E/سیگنال)
- نرخ خروجی: حداکثر. ۱۵ کیلوهرتز در ثانیه
- مصرف جریان کنتاکت های برق: –
- مصرف جریان گذرگاه الکترونیکی: معمولاً ۱۷۰ میلی آمپر
- عرض بیت در تصویر فرآیند: ۲ خروجی ۱۶ بیتی AO
- ویژگی های ویژه: قابلیت تنظیم پارامتری Watchdog؛ همگام سازی کاربر می تواند فعال شود.
- وزن: تقریباً ۶۰ گرم
- دمای عملیاتی: -۲۵…+۶۰°C
- دمای نگهداری: -۴۰…+۸۵°C
- ایمنی/انتشار EMC: مطابق با EN ۶۱۰۰۰-۶-۲/EN ۶۱۰۰۰-۶-۴
- رطوبت نسبی: ۹۵٪، بدون چگالش
- مقاومت در برابر لرزش/ضربه: مطابق با EN 60068-2-6/EN 60068-2-27
محافظت. رتبه بندی/وضعیت نصب: IP20/متغیر - سیم کشی قابل اتصال: برای همه ترمینال های ESxxxx
- تاییدیه ها/علامت گذاری ها: CE، CCC، UL، ATEX، IECEx
- علامتگذاری Ex:
ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc - فرم طراحی: محفظه ترمینال جمع وجور با ترمینال LED سیگنال
- جنس: پلی کربنات
- ابعاد (عرض x ارتفاع x عمق): 12 میلی متر x 100 میلی متر x 68 میلی متر
- نصب: روی ریل DIN 35 میلی متری، مطابق با استاندارد EN 60715 با قفل
- نصب کنار هم با استفاده از اتصال دو شیار و کلید
- علامت گذاری: برچسب گذاری سری BZxxxx
- سیم کشی: هادی (های) جامد، هادی انعطاف پذیر (st) و فرول (f): فعال سازی فنری توسط پیچ گوشتی
