توضیحات

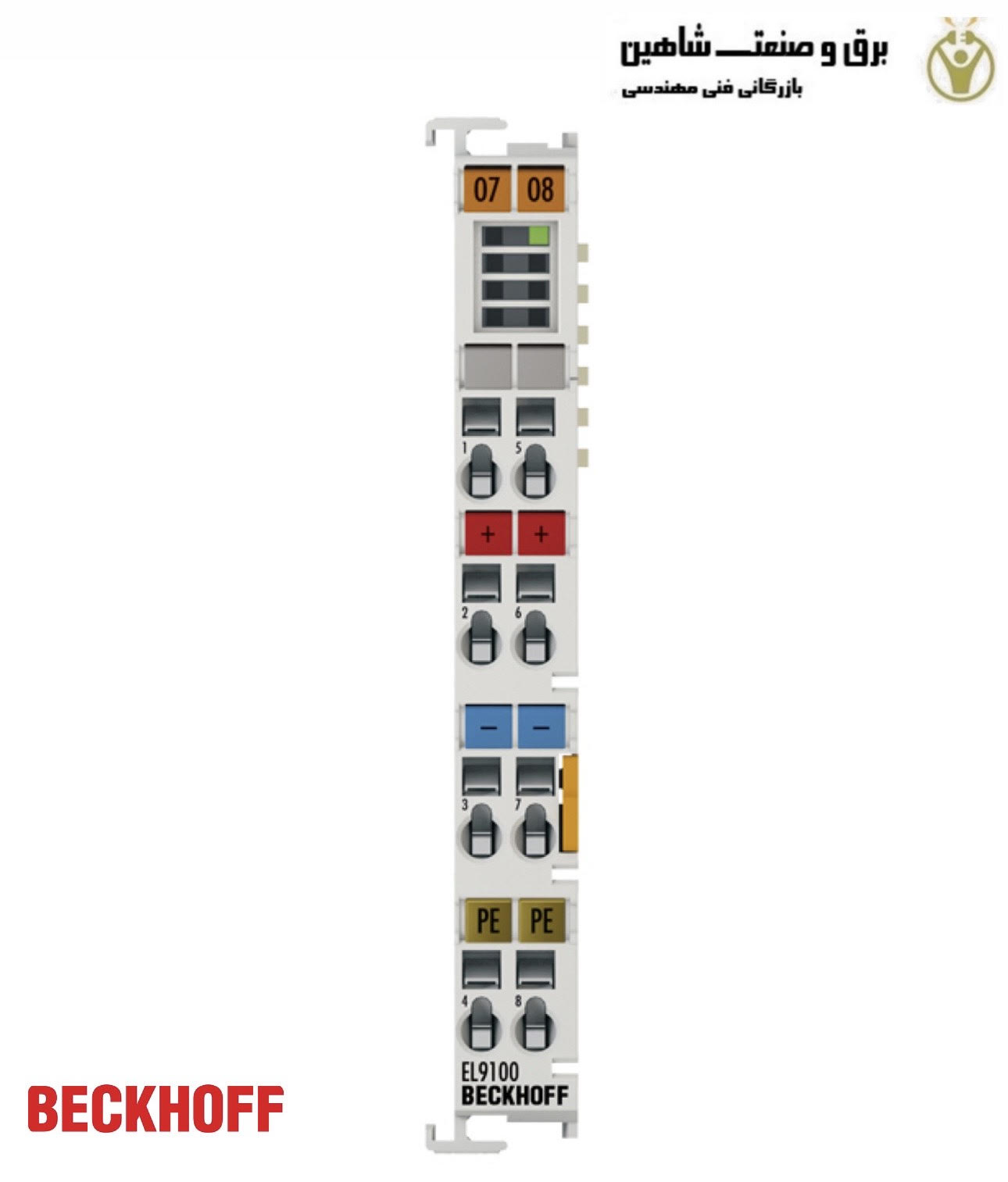

ترمینال تغذیه پتانسیل beckhoff مدل EL9100 بکهوف، امکان راه اندازی گروه های پتانسیل مختلف را با ولتاژ استاندارد 24 ولت DC فراهم می کند. ولتاژ تغذیه از طریق کنتاکت های ترمینال جلویی گرفته شده و از طریق کنتاکت های تغذیه داخلی به ترمینال های مجاور منتقل می شود. باس E به روش معمول به ترمینال مجاور منتقل می شود. یک LED تغذیه وضعیت عملکرد را نشان می دهد. ترمینال تغذیه پتانسیل EL9100 یکی از ترمینال های پرکاربرد در تجهیزات اتوماسیون صنعتی است.
ویژگی های ترمینال تغذیه پتانسیل beckhoff مدل EL9100 بکهوف
مشخصات فنی
- فناوری: ترمینال تغذیه پتانسیل
- بار جریان: ≤ 10 آمپر
- چراغ برق: سبز
- تغذیه ورودی جدید: بله
- ولتاژ نامی: 24 ولت DC
- ایزولاسیون الکتریکی: 500 ولت (باس الکتریکی/پتانسیل میدان)
- کنتاکت PE: بله
- امکان اتصال به کنتاکت برق اضافی: 1
- عرض بیت در تصویر فرآیند: 0
- عرض محفظه: 12 میلیمتر
- نصب کنار هم روی ترمینال های EtherCAT با کنتاکت برق: بله
- نصب کنار هم روی ترمینال های EtherCAT بدون کنتاکت برق: بله
- وزن تقریبی: 50 گرم
- دمای کارکرد: -25…+60°C
- دمای نگهداری: -40…+85°C
- سیم کشی قابل اتصال: برای همه ترمینال های ESxxxx
- تاییدیه ها/علامت گذاری ها: CE، CCC، UL، ATEX، IECEx
مشخصات بدنه
- فرم طراحی: محفظه ترمینال جمع و جور با چراغ های LED سیگنال
- جنس: پلی کربنات
- ابعاد (عرض x ارتفاع x عمق): 12 میلی متر x 100 میلی متر x 68 میلی متر
- نصب: روی ریل DIN 35 میلی متری، مطابق با استاندارد EN 60715 با قفل
- نصب کنار هم با استفاده از: اتصال دو شیار و کلید
- علامت گذاری: برچسب گذاری سری BZxxxx
- سیم کشی: هادی جامد (ها)، هادی انعطاف پذیر (st) و فرول (f): فعال سازی فنری توسط پیچ گوشتی
- سطح مقطع اتصال:
s*: 0.08…2.5 میلیمتر²،
st*: 0.08…2.5 میلیمتر²،
f*: 0.14…1.5 میلیمتر² - سطح مقطع اتصال AWG:
s*: AWG28…14،
st*: AWG28…14،
f*: AWG26…16 - طول لخت کردن: ۸…۹ میلیمتر ۹…۱۰ میلیمتر
- کنتاکت های توان بار فعلی: حداکثر: ۱۰ آمپر
