توضیحات

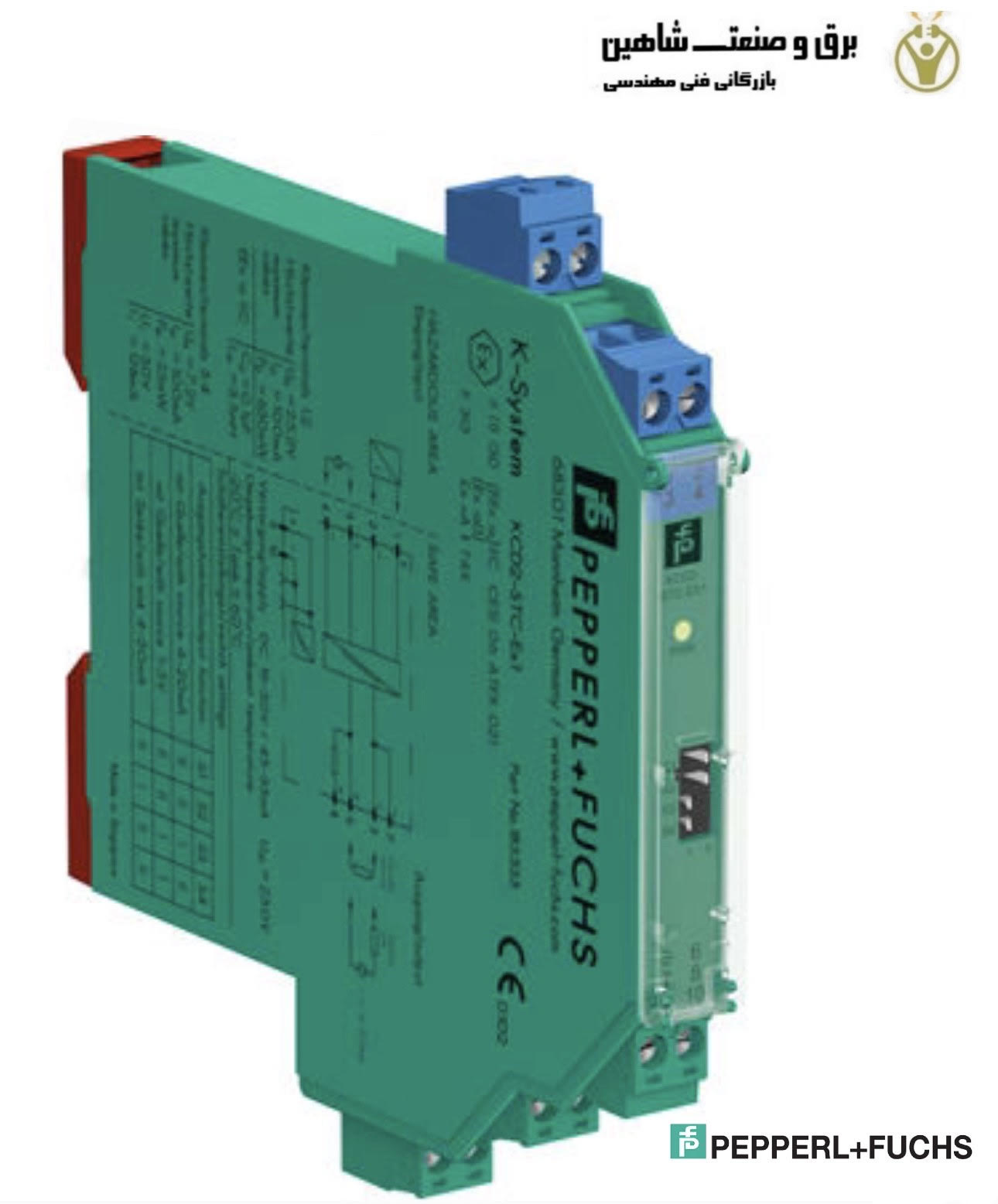

تقویت کننده سوئیچینگ ورودی دیجیتال peppperl+fuchs مدل KCD2-SR-EX1 پپرل فوکس ، یک مانع جدا شده برای کاربردهای ایمنی ذاتی استفاده می شود. این دستگاه سیگنال های دیجیتال را از حسگرهای NAMUR یا کنتاکت های خشک از ناحیه خطرناک به منطقه غیرخطرناک منتقل می کند. سنسور مجاورت بار جانبی کنترل را برای خروجی تماس رله تحت نظارت خواهد داشت. هنگامی که سیگنال ورودی وضعیت را تغییر دهد، خروجی دستگاه حالت را تغییر خواهد داد. از طریق سوئیچ ها می توان حالت کار را معکوس کرد و تشخیص خطای خط را غیرفعال نمود.
در شرایط خطا، رله به حالت قطع شده خود برمی گردد و LED ها خطا را مطابق NAMUR NE 44 نشان می دهند. اگر دستگاه از طریق Power Rail کار کند، یک پیام خطای جمعی نیز در دسترس خواهد بود. به دلیل طراحی محفظه فشرده و اتلاف حرارت کم، این دستگاه برای تشخیص موقعیتها، توقفهای انتهایی و تغییر حالتها در کاربردهای حیاتی فضا مفید است. تقویت کننده سوئیچینگ ورودی دیجیتال KCD2-SR-EX1 یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است که مزایای زیر را به خود اختصاص داده است.
- تقویت کننده سوئیچ KCD2-SR-Ex1.LB.SP
- مانع ایزوله 1 کانالی
- منبع تغذیه 24 ولت DC (پاور ریل)
- کنتاکت خشک یا ورودی های NAMUR
- به عنوان تقسیم کننده سیگنال (1 ورودی و 2 خروجی) قابل استفاده است.
- خروجی تماس رله
- خروجی تماس رله خطا
- تشخیص خطای خط (LFD)
- عرض بدنه 12.5 میلی متر
- از طریق پایانه های فنری با فناوری اتصال فشاری قابل اتصال است.
- تا SIL 2 acc. به IEC/EN 61508
- مانع ایزوله 1 کانالی
- منبع تغذیه 24 ولت DC (پاور ریل)
مشخصات فنی تقویت کننده سوئیچینگ ورودی دیجیتال peppperl+fuchs مدل KCD2-SR-EX1 پپرل فوکس
- جریان نامی: ≤ 37 میلی آمپر
- اتلاف برق: ≤ 750 مگاوات
- مصرف برق: ≤ 750 مگاوات
- ورودی:
– سمت اتصال: سمت میدان
– اتصال: پایانه های 1+، 2-
– مقادیر رتبه بندی شده: acc. به EN 60947-5-6 (NAMUR)
– ولتاژ مدار باز/جریان اتصال کوتاه: تقریبا. 8 ولت DC / تقریبا 8 میلی آمپر
– نقطه سوئیچینگ برابر 1.2 … 2.1 میلی آمپر / تقریبا. 0.2 میلی آمپر است.
– تشخیص خطای خط: شکست I ≤ 0.1 میلی آمپر، اتصال کوتاه I ≥ 6.5 میلی آمپر
– نسبت نبض/مکث حداقل 20 میلیثانیه در دقیقه 20 میلیثانیه است. - خروجی
– سمت اتصال: سمت کنترل
– اتصال: خروجی I: پایانه های 5، 6؛ خروجی II: پایانه های 7، 8
– خروجی I : سیگنال ; رله
– خروجی II: سیگنال یا پیام خطا. رله
– بارگذاری تماس: 250 ولت AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 30 ولت DC/2 بار مقاومتی - حداقل جریان سوئیچ برابر 2 میلی آمپر / 24 ولت DC است.
- تأخیر بدون انرژی/بدون انرژی: ≤ 20 ms / ≤ 20 ms
- عمر مکانیکی: 107 سیکل سوئیچینگ
- فرکانس سوئیچینگ: ≤ 10 هرتز
- دمای محیط: -40 … 70 درجه سانتی گراد (-40 … 158 درجه فارنهایت)
