توضیحات

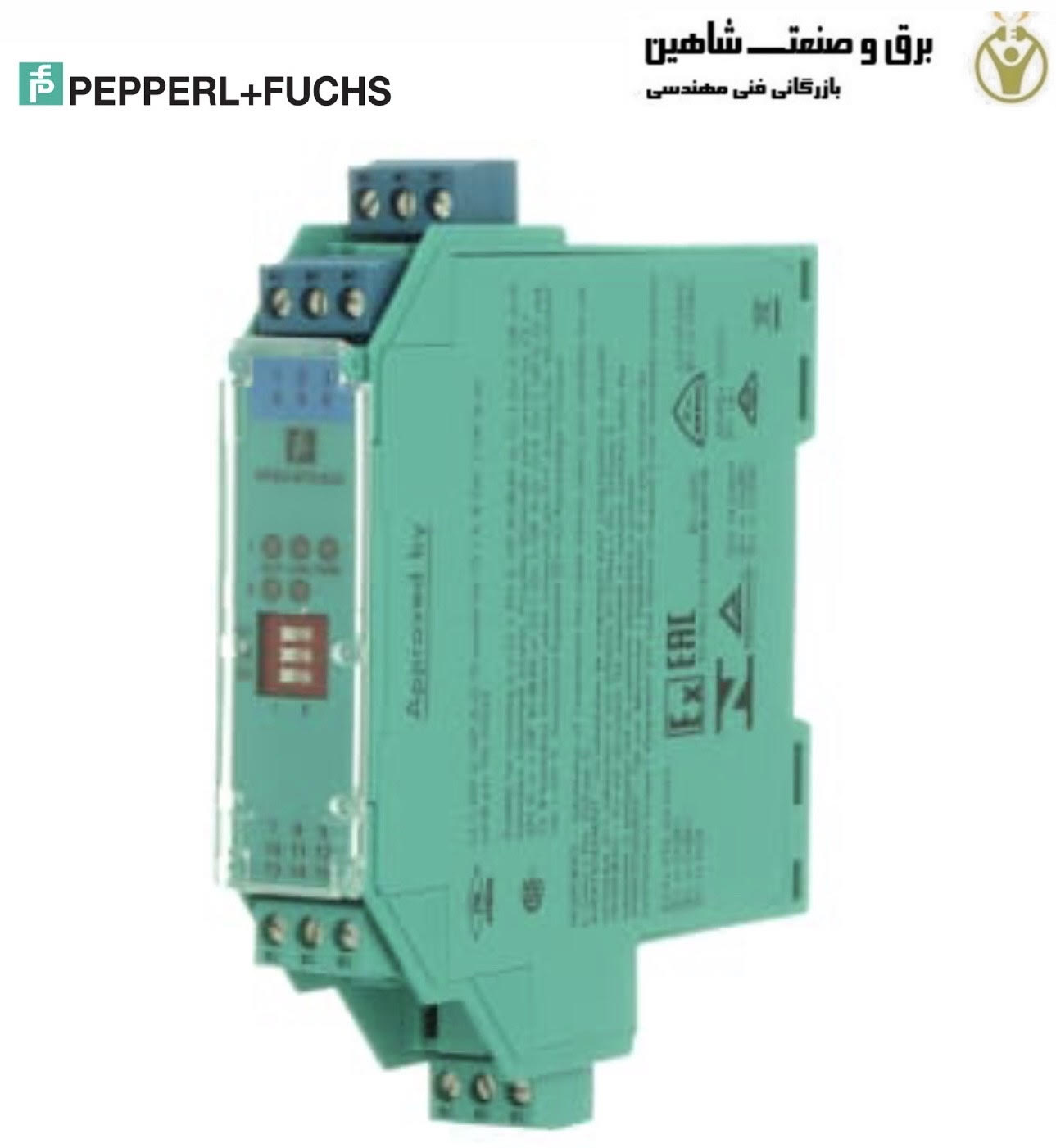

ایزولاتور بریر Pepperl+Fuchs مدل KFD2-ST2-EX2 پپرل فوکس، برای کاربردهای ایمنی ذاتی استفاده می شود. این دستگاه سیگنال های دیجیتال (حسگرهای NAMUR یا کنتاکت های خشک) را از یک منطقه خطرناک به یک منطقه امن منتقل می کند. یک سنسور مجاورت یا سوئیچ خروجی ترانزیستور فعال را برای بار منطقه ایمن کنترل می کند. هنگامی که سیگنال ورودی تغییر حالت می دهد، خروجی تغییر حالت می دهد. وضعیت خروجی را می توان با استفاده از سوئیچ های S1 و S2 معکوس کرد. سوئیچ S3 تشخیص خطای خط مدار میدان را فعال یا غیرفعال می کند. در شرایط خطا، ترانزیستور به حالت بدون انرژی خود باز می گردد. یک خطا توسط LED های accc به NAMUR NE44 و خروجی پیام خطای جمعی جداگانه نمایش داده می شود.. ایزولاتور بریر KFD2-ST2-EX2 پپرل فوکس یکی از تجهیزات اتوماسیون صنعتی مهم و ضروری است.
ویژگی ها و مزایا ایزولاتور بریر Pepperl+Fuchs مدل KFD2-ST2-EX2 پپرل فوکس
- سد ایزوله 2 کانالی
- منبع تغذیه 24 ولت DC (پاور ریل)
- کنتاکت خشک یا ورودی های NAMUR
- خروجی ترانزیستور فعال
- تشخیص خطای خط (LFD)
- حالت برگشت پذیر عملکرد
- تا SIL 2 acc. به IEC/EN 61508
مشخصات فنی
- نوع سیگنال: ورودی دیجیتال
- سطح یکپارچگی ایمنی (SIL): SIL 2
- ریل یا پایانه های برق اتصال: 14+، 15
- ولتاژ نامی : 20 … 30 ولت DC
- ریپل: ≤ 10٪
- جریان نامی: ≤ 50 میلی آمپر
- ورودی
– سمت اتصال: سمت میدان
– اتصال: پایانه های 1+، 2+، 3-; 4+، 5+، 6
– مقادیر رتبه بندی شده: acc. به EN 60947-5-6 (NAMUR)
– تشخیص خطای خط: شکست I ≤ 0.1 میلی آمپر، اتصال کوتاه I > 6 میلی آمپر - خروجی
– سمت اتصال: سمت کنترل
– خروجی اتصال I: پایانه های 7+ ; خروجی II: پایانه های 9+
– سطح سیگنال: 1-سیگنال: (L+) – 3.5 ولت (100 میلی آمپر، محافظت شده در برابر اتصال کوتاه)
– سیگنال 0: خاموش (جریان حالت خاموش ≤ 10 µA)
– خروجی I, II: سیگنال ; خروجی الکترونیکی، فعال
– پیام خطای جمعی: Power Rail - فرکانس سوئیچینگ: ≤ 5 کیلوهرتز
- عناصر نمایشگر: LED
- عناصر کنترل: سوئیچ DIP
- پیکربندی: از طریق سوئیچ های DIP
- برچسب زدن: فضایی برای برچسب زدن در جلو
