توضیحات

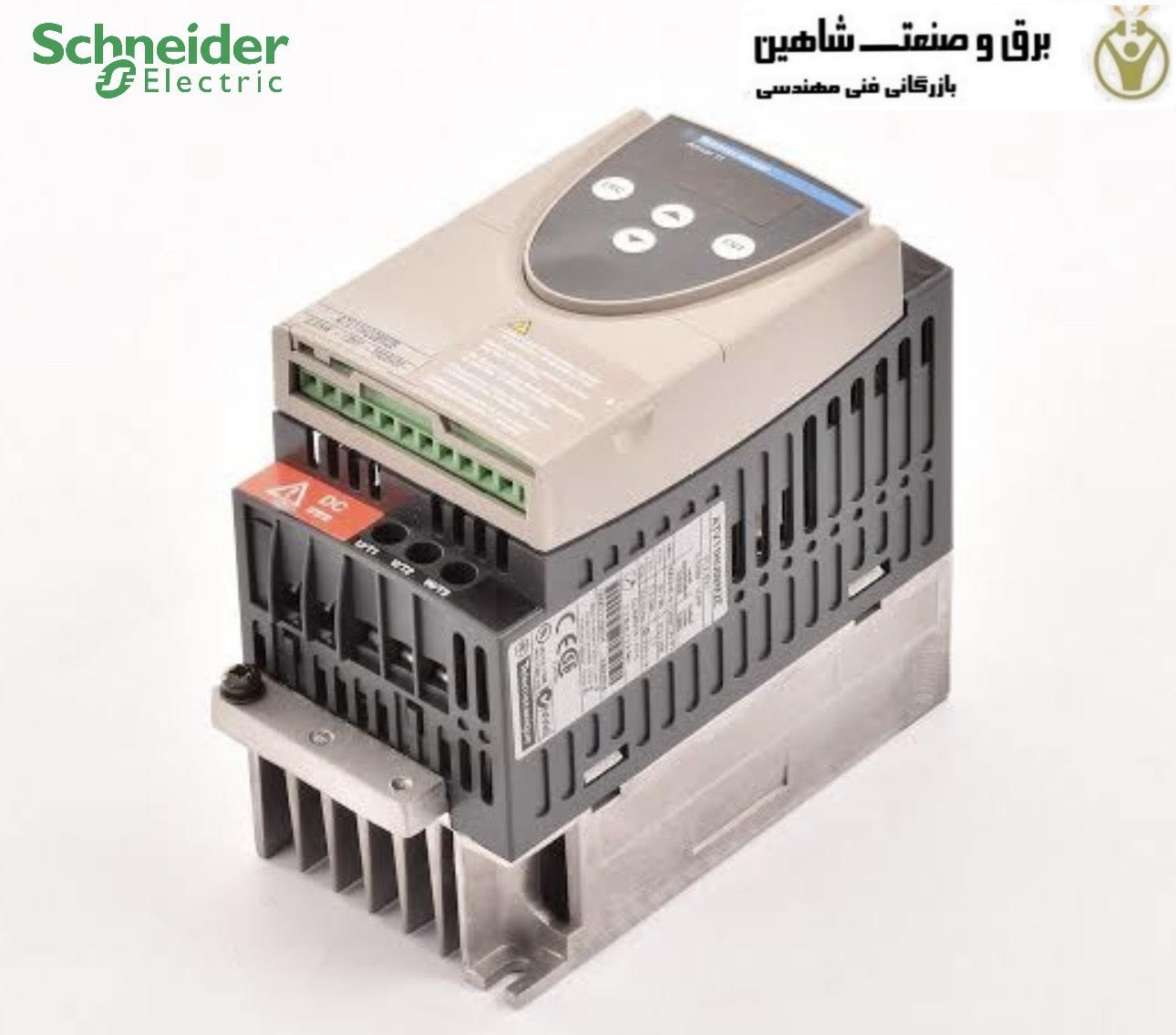

درایو سرعت متغیر اشنایدر Schneider کد ATV11HU09M2E، یک درایو سرعت متغیر (VSD) جمع و جور و کارآمد از سری Altivar 11 است که برای کاربردهای ماشین ساده طراحی شده است. این درایو از توان موتور 0.37 کیلووات پشتیبانی می‌ کند و با منبع تغذیه تک فاز 230 ولت کار می‌ کند. دارای رتبه حفاظتی IP20 است که آن را برای محیط‌ های کنترل شده مناسب می‌ کند و در عین حال عملکرد قابل اعتمادی را در تجهیزات اتوماسیون صنعتی سبک ارائه می‌ دهد. این VSD که با کنترل بردار شار بدون سنسور و سیگنال کنترل موتور PWM طراحی شده است، عملکرد روان و دقیق موتور را تضمین می‌ کند.

ویژگی‌ ها و مزایای درایو سرعت متغیر اشنایدر ATV11HU09M2E

ATV11HU09M2E به دلیل تطبیق‌ پذیری و عملکرد قوی خود برجسته است. این درایو یک فیلتر EMC را برای سازگاری الکترومغناطیسی پیشرفته ادغام می‌ کند و از پروفایل‌ های مختلف کنترل موتور پشتیبانی می‌ کند. فرکانس سوئیچینگ قابل تنظیم (2-16 کیلوهرتز) و قابلیت‌ های گشتاور ترمز آن، عملکرد بهینه موتور را در شرایط بار متغیر تضمین می‌ کند.

این VSD برای مدیریت اضافه گشتاور گذرا تا 150-170٪ گشتاور اسمی موتور طراحی شده است و آن را برای کاربردهای با اینرسی بالا ایده‌ آل می‌ کند. ویژگی‌ های ایمنی یکپارچه آن شامل محافظت در برابر جریان بیش از حد، محافظت در برابر گرمای بیش از حد و محافظت حرارتی موتور است که تضمین می‌ کند درایو و موتور متصل در حین کار محافظت می‌ شوند.

طراحی جمع و جور (142 x 72 x 125 میلی‌ متر) و وزن سبک (2.2 پوند) آن، نصب آن را در مکان‌ های با فضای محدود آسان می‌ کند. علاوه بر این، این درایو از شیب‌ های شتاب و کاهش سرعت خطی پشتیبانی می‌ کند و تنظیمات دقیق سرعت موتور را برای سیستم‌ های نقاله، خطوط بسته‌ بندی و سایر کاربردهای ساده ماشین‌ آلات فراهم می‌ کند.

جزئیات فنی ATV11HU09M2E

• تولیدکننده: اشنایدر الکتریک
• نوع: درایوهای AC
• دسته: ATV11
• توضیحات: درایو سرعت متغیر
• دستگاه محافظ موتور: کلاس 10
• توان نامی: 0.37 کیلووات
• منبع تغذیه: 230 ولت، تک فاز
• حفاظت: IP20
• کاربرد: ماشین ساده
• فرکانس تغذیه: 50…60 هرتز – 5…5٪
• جریان خروجی اسمی: 2.1 آمپر موتور 230 ولت 4 کیلوهرتز
• تلفات توان: 20.5 وات در بار اسمی
  زمان پاسخ: 20 میلی‌ ثانیه DO
• حداکثر جریان گذرا: 3.1 آمپر 60 ثانیه
• فرکانس سوئیچینگ: 2…16 کیلوهرتز قابل تنظیم 4…16 کیلوهرتز با ضریب کاهش توان
• مقصد: موتورهای آسنکرون
• خروجی فرکانس: ۰…۲۰۰ هرتز
• خط آینده Isc: ۱ کیلوآمپر
• علامت گذاری: CE
