توضیحات

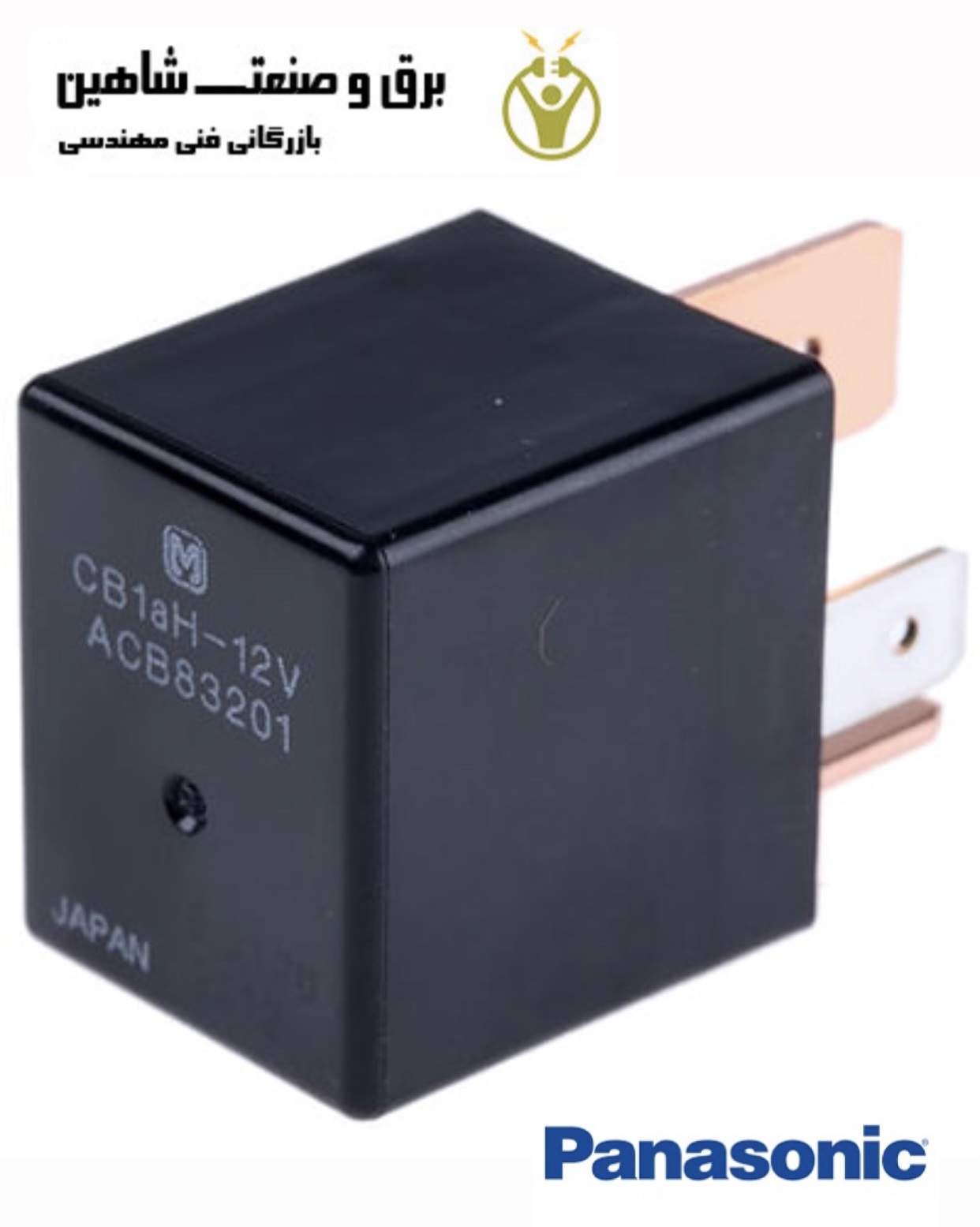

رله اتوموبیلی و ماشینی panasonic مدل CB1AH-12V پاناسونیک دارای ظرفیت سوئیچینگ بالایی هستند و دارای ترتیب ترمینال ISO در یک محفظه جمع و جور (22×26 میلی متر) برای صرفه جویی در فضا هستند. کاربردهای معمولی شامل اتومبیل، تجهیزات ساختمانی و تجهیزات کشاورزی است. CB1AH-12V یک رله CB خودروی Mini-ISO مهر و موم شده از نوع پلاگین است. این رله دارای ترتیب ترمینال Mini-ISO (سازمان بین المللی استاندارد) می باشد. کاربرد معمولی شامل موتورهای سلولی، کمپرسور هوا، ABS، EPS و غیره (خودروها)، تجهیزات ساختمانی، تجهیزات کشاورزی، نوار نقاله و غیره است. رله اتوموبیلی و ماشینی CB1AH-12V از اجزاء پرکاربرد تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا
- جمع و جور و ظرفیت بالا
- دارای نوع مقاوم در برابر حرارت
- 1 ترتیب تماس فرم A، رتبه تماس با ظرفیت بالا
- ولتاژ اسمی کویل 12VDC
- حداکثر 15 موهوم (معمولی 2 موهوم) (با افت ولتاژ 1A 6VDC) مقاومت تماس (اولیه)
- ظرفیت سوئیچینگ 40A، 14VDC (مقاومتی)
- مواد تماس آلیاژ Ag
- جریان تماس 70A، نصب رله سوکت، پایانه های رله اتصال سریع
- مقاومت سیم پیچ 80 اهم
- چیدمان ترمینال مینی ISO
- فشرده
- مقاومت حرارتی بالا
- افزایش دمای پایین
مشخصات فنی رله اتوموبیلی و ماشینی panasonic مدل CB1AH-12V پاناسونیک
- ساختار محافظ: مهر و موم شده
- نوع ترمینال: نوع پلاگین
- عنصر محافظ: ندارد
- ولتاژ اسمی کویل: 12 ولت DC
- انواع مقاومت حرارتی: نوع مقاوم در برابر حرارت بالا
- ترتیب تماس: 1 فرم A ظرفیت تماس بالا
- ظرفیت تماس: ظرفیت تماس بالا
- عملکرد عملیاتی: پایدار یک طرفه
- ولتاژ عملیاتی (تنظیمی) (در 20 درجه سانتیگراد) (اولیه): 3 تا 7 ولت DC
- ولتاژ آزاد (بازنشانی) (در 20 درجه سانتیگراد) (اولیه): 1.2 تا 4.2 ولت DC
- جریان عملیاتی نامی [±10%] (در دمای 20 درجه سانتیگراد): 150 میلی آمپر
- مقاومت سیم پیچ (در دمای 20 درجه سانتیگراد): 80Ω
- توان عملیاتی نامی (در 20 درجه سانتیگراد): 1.8 وات
- مقاومت تماس (اولیه): حداکثر. 15mΩ (با افت ولتاژ 1A 6V DC)
- مواد تماس: آلیاژ نقره
- ظرفیت اسمی سوئیچینگ (بار مقاومتی): 40A 14V DC
- اطلاعات تماس: حداکثر جریان حامل:
45 آمپر 14 ولت DC
50 آمپر 14 ولت DC (ولتاژ اعمال شده سیم پیچ، در 85 درجه سانتی گراد 185 درجه فارنهایت، پیوسته) - حداقل بار سوئیچینگ (مقاومتی): 1 آمپر 14 ولت DC (در 20 درجه سانتی گراد 68 درجه فارنهایت)
- مقاومت عایق (حداقل MΩ) (اولیه): حداقل. 20 MΩ (در 500 ولت DC، اندازه گیری در همان محل با بخش [قدرت دی الکتریک].)
- قدرت دی الکتریک (بین تماس های باز) (اولیه) 500 Vrms برای 1 دقیقه. (جریان تشخیص: 10 میلی آمپر)
- قدرت دی الکتریک (بین تماس ها و سیم پیچ) (اولیه): 500 Vrms برای 1 دقیقه. (جریان تشخیص: 10 میلی آمپر)
- زمان کار (تنظیم)<br>(در ولتاژ نامی سیم پیچ) (در 20oC) (اولیه): حداکثر. 15 میلی ثانیه (بدون زمان پرش تماس)
- زمان آزادسازی (بازنشانی)<br>(در ولتاژ نامی سیم پیچ) (در 20 درجه سانتیگراد) (اولیه) حداکثر. 15ms (بدون زمان پرش تماس) (بدون دیود)
- مقاومت در برابر ضربه: حداقل عملکردی. 200 متر بر ثانیه [تقریباً 20G] (پالس موج سینوسی نیمه موج: 11 میلی ثانیه؛ زمان تشخیص: 10 میکرو ثانیه)
- مقاومت در برابر ضربه: حداقل مخرب 1000 متر بر ثانیه [تقریباً 100G] (نبض موج سینوسی نیمه موج: 6 میلیثانیه)
- مقاومت در برابر لرزش: عملکردی: 10 تا 500 هرتز، حداقل. 44.1 متر بر ثانیه [تقریباً 4.5G] (زمان تشخیص: 10µs)
- مقاومت در برابر لرزش: مخرب: 10 تا 2000 هرتز، حداقل 44.1 متر بر ثانیه [تقریباً 4.5G]،
- زمان ارتعاش برای هر جهت. جهت X، Y، Z: 4 ساعت
- عمر مورد انتظار: عمر مکانیکی حداقل. 106 (در 120 cpm)
- عمر مورد انتظار: برق: حداقل 5×104 (فرکانس کاری: 2 ثانیه روشن، 2 ثانیه خاموش)
- شرایط: دمای محیط: -40 تا +125 درجه سانتی گراد -40 تا +257 درجه فارنهایت، رطوبت: 5 تا 85 درصد R.H.
