توضیحات

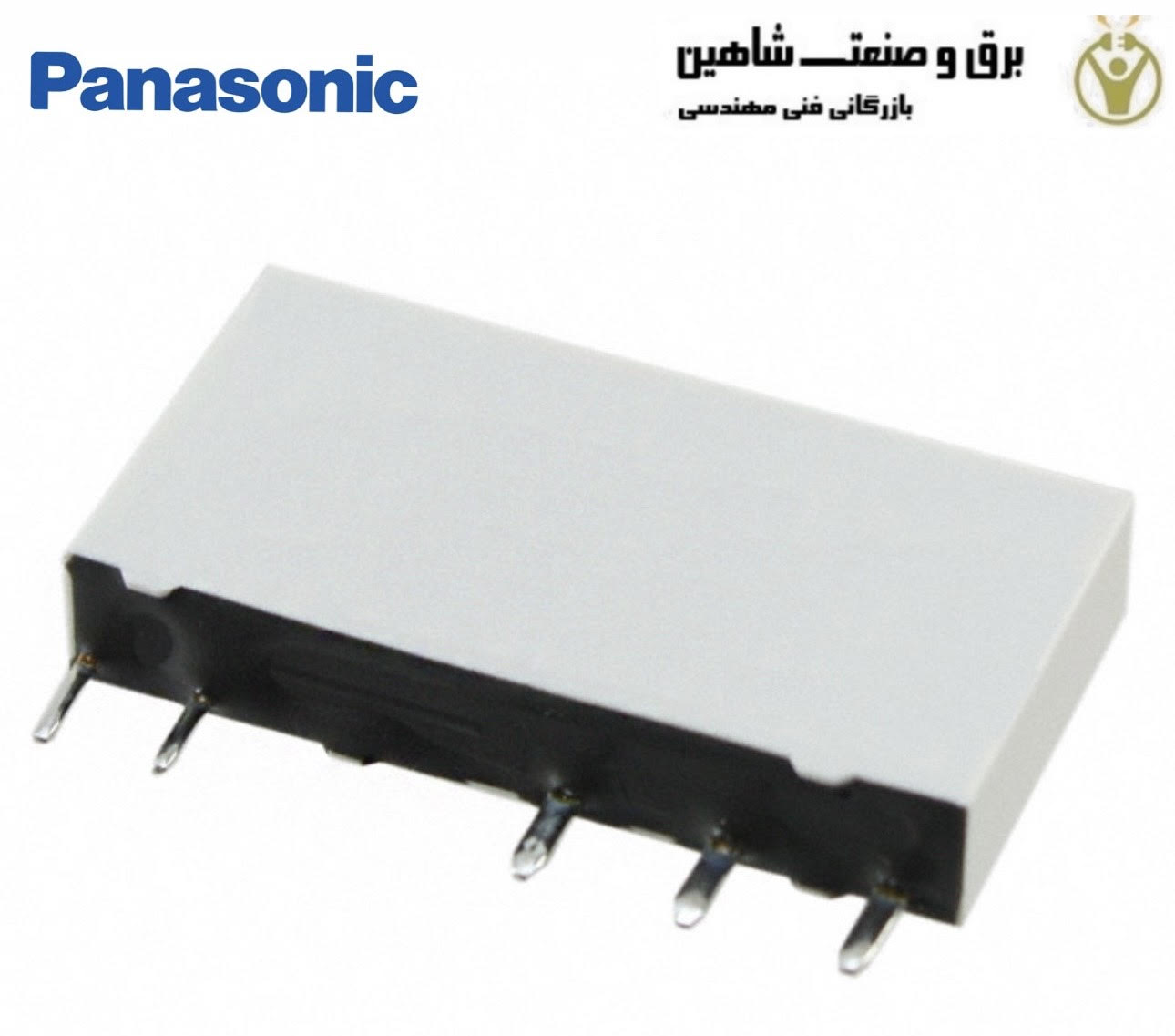

رله الکترومغناطیسی panasonic مدل APF30260 پاناسونیک، نوعی سوئیچ الکتریکی است که از الکترومغناطیس برای کنترل مدار استفاده می کند. این رله با ارسال یک جریان الکتریکی کوچک از طریق یک سیم پیچ کار می کند و یک میدان مغناطیسی ایجاد می کند که یک آرمیچر متحرک را جذب می کند، که به نوبه خود کنتاکت ها را باز یا بسته می کند تا بار جریان بزرگتری را کنترل کند. رله الکترومغناطیسی APF30260 پاناسونیک یک رله ضروری و پرکاربرد در تجهیزات اتوماسیون صنعتی است.
اطلاعات فنی رله الکترومغناطیسی panasonic مدل APF30260 پاناسونیک
- ولتاژ سیم پیچ نامی: ۶۰ ولت DC
- نوع کنتاکت: ۱ فرم C
- جنس کنتاکت: نوع AgNi
- ساختار محافظ: آب بندی شده
- عملکرد عملیاتی: یک طرفه پایدار
- نوع ترمینال: ترمینال برد کامپیوتر
- شکل رله: نوع باریک
- ولتاژ کارکرد (@۲۰ درجه سانتیگراد) حداکثر: ۷۰٪ ولت ولتاژ نامی سیم پیچ (اولیه)
- ولتاژ رهاسازی (در ۲۰ درجه سانتیگراد) حداقل: ۵٪ ولت ولتاژ نامی سیم پیچ (اولیه)
- جریان کارکرد نامی [۱۰٪] (در ۲۰ درجه سانتیگراد): ۲.۹ میلی آمپر
- مقاومت [۱۰٪] (در ۲۰ درجه سانتیگراد): ۲۰۵۷۰ اهم
- توان کارکرد نامی: ۱۷۵ میلی وات
- حداکثر ولتاژ مجاز (در ۲۰ درجه سانتیگراد ۶۸ درجه فارنهایت): ۱۲۰٪ ولت ولتاژ نامی سیم پیچ
- شکل کنتاکت: تکی
- مقاومت کنتاکت (اولیه): حداکثر ۱۰۰ میلی آمپر (با افت ولتاژ ۶ ولت DC ۱ آمپر)
- نام کنتاکت (بار مقاومتی): ۶ آمپر ۲۵۰ ولت AC
- حداکثر توان سوئیچینگ (بار مقاومتی): ۱۵۰۰ ولت آمپر
- حداکثر ولتاژ سوئیچینگ: ۲۵۰ ولت AC
- حداکثر جریان سوئیچینگ: ۶ آمپر (AC)
- حداقل بار سوئیچینگ (مقدار مرجع): ۱۰۰ میلی آمپر ۵ ولت DC
- مقاومت عایق (اولیه) حداقل: ۱۰۰۰ مگا اهم (در ۵۰۰ ولت DC، بخش اندازه گیری شده مشابه مقاومت دی الکتریک است.)
- قدرت دی الکتریک (اولیه): بین کنتاکت های باز: ۱۰۰۰ ولت اهم به مدت ۱ دقیقه (جریان تشخیص: ۱۰ میلیآمپر)
- قدرت دی الکتریک (اولیه): بین کنتاکت و کویل: ۴۰۰۰ ولت اهم به مدت ۱ دقیقه (جریان تشخیص: ۱۰ میلیآمپر)
- ولتاژ قابل تحمل اضافه ولتاژ (اولیه): بین کنتاکت و کویل: ۶۰۰۰ ولت
- زمان کارکرد (اولیه) (در دمای ۲۰ درجه سانتیگراد): حداکثر ۸ میلی ثانیه در ولتاژ نامی سیم پیچ (بدون پرش)
- زمان رهاسازی (اولیه) (در دمای ۲۰ درجه سانتیگراد) حداکثر: ۴ میلی ثانیه در ولتاژ نامی سیم پیچ (بدون پرش، بدون دیود)
- مقاومت مفصل مفصلی (عملکردی): ۴۹ متر بر ثانیه (پالس ضربه ای نیمه سینوسی: ۱۱ میلی ثانیه، زمان تشخیص: ۱۰ میکروثانیه)
- مقاومت مفصل مفصلی (مخرب): ۹۸۰ متر بر ثانیه (پالس ضربه ای نیمه سینوسی: ۱۱ میلیثانیه)
- مقاومت ارتعاشی (عملکردی): ۱۰ تا ۵۵ هرتز (در دامنه دو برابر ۱ میلیمتر، زمان تشخیص: ۱۰ میکروثانیه)
- مقاومت ارتعاشی (مخرب): ۱۰ تا ۵۵ هرتز (در دامنه دو برابر ۱.۵ میلیمتر)
- عمر مکانیکی: حداقل ۵x۱۰۶ بار عمل می کند. (فرکانس سوئیچینگ: ۱۸۰ بار در دقیقه)
- دمای محیط: -۴۰ تا +۸۵ درجه سانتیگراد (دمای مجاز در شرایط بسته بندی استاندارد ما از -۴۰ تا +۶۰ درجه سانتیگراد است.)
- رطوبت: ۵ تا ۸۵٪ رطوبت نسبی (از یخ زدگی و میعان جلوگیری شود)
- وزن (معمول): تقریباً ۵ گرم
- بار مقاومتی: [فرکانس سوئیچینگ: ۶ بار در دقیقه]
- N.O.: حداقل ۵۰x۱۰۳ جریان: ۶ آمپر ۲۵۰ ولت AC
- N.C.: حداقل ۳۰x۱۰۳ جریان: ۶ آمپر ۲۵۰ ولت AC
