توضیحات

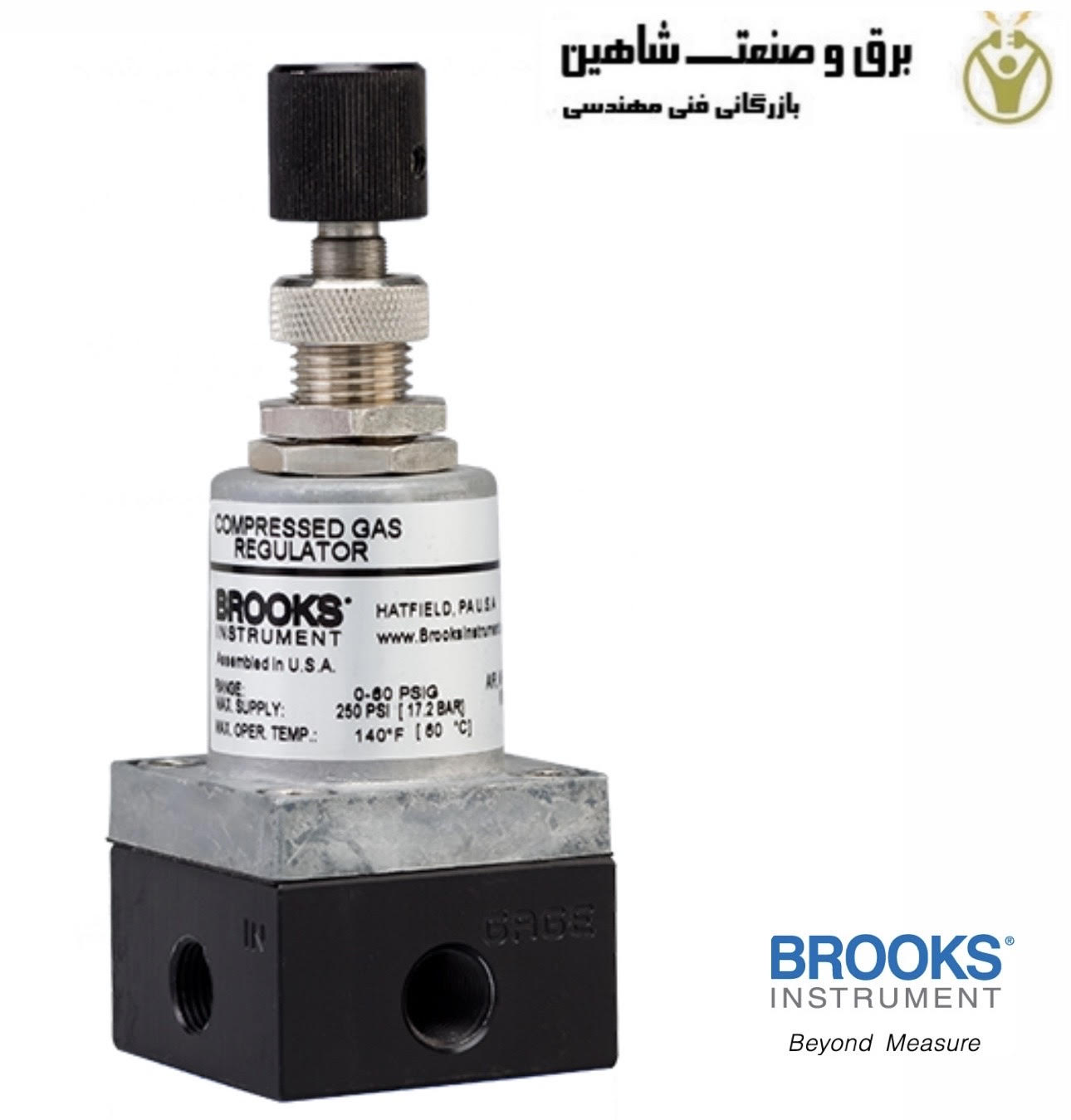

رگولاتور فشار مکانیکی Brooks Instrument مدل 8601D1A1AB، یک رگولاتور فشار عرضه فشرده، اقتصادی و با دقت بالا است. رگولاتورهای فشار واحدهایی با اثر مستقیم و غیر تسکین دهنده هستند که در هلیوم 100 psi خاموش می کنند. تنظیم کننده فشار مکانیکی 8601D1A1AB با محدود کردن جریان یک مایع یا گاز پس از رسیدن به یک آستانه فشار خاص عمل می کند. هنگامی که نیروی فنر یا فشار گنبد مهر و موم را از نشیمنگاه شیر جابجا می کند، سیال می تواند از ورودی رگولاتور به خروجی آن عبور کند. رگولاتور فشار مکانیکی 8601D1A1AB یک جزء حیاتی در تجهیزات اتوماسیون صنعتی است.
- طراحی فشرده
- مناسب برای نصب خط یا پانل
- اتصال گیج فشار
- حباب بسته تا 100 psi
- المنت فیلتر ورودی فولاد ضد زنگ قابل تعویض
مشخصات فنی رگولاتور فشار مکانیکی Brooks Instrument مدل 8601D1A1AB
- ظرفیت: تنظیم کننده فشار برای استفاده در حداکثر 1000 sccm هوا ایده آل است.
- حداکثر فشار منبع ورودی: 150 psi (1034 کیلو پاسکال)
- حداکثر دمای کار: استاندارد: 140 درجه فارنهایت (60 درجه سانتیگراد)، اختیاری: 350 درجه فارنهایت (177 درجه سانتیگراد)
- افت فشار کل: حداقل: 10 psi، حداکثر: 150 psi
- اتصالات: استاندارد: 1/8 اینچ NPT; اتصالات فشرده سازی 1/4 اینچی NPT، 1/8 اینچی یا 1/4 اینچی، آداپتورهای شیلنگ ID 1/4 اینچی اختیاری
- مهر و موم و اتصالات استاندارد: برنج w/Buna-N، فولاد ضد زنگ با فلورالاستومر Viton
- اتصالات: 1/8 اینچ FNPT یا 1/4 اینچ FNPT
- ابعاد: شکل ابعاد را ببینید
- ویژگی های معمولی: عرضه هلیوم 60 psig، خروجی 50 psig
- دریفت: کمتر از 1٪ در پانزده دقیقه اول تا مجموع بیش از 1.5٪ طولانی مدت
- اثر فشار عرضه: افزایش 0 psi در عرضه، خروجی را بیش از 0.07 psi تغییر نخواهد داد.
- تنظیم جریان: از 3 sccm تا 70 sccm هلیوم، فشار خروجی بیش از 0.08 psig (تنظیم کننده 0-10، 0-30 psi) 0.10 psig (رگولاتور 0-60 psi)، 0.125 psig (رگولاتور 0-100 psi) کاهش نمی یابد. ، 0.15 psig (0-150 psi تنظیم کننده
- اثر دمای محیط: محدوده استاندارد 60 psi، 0.020 psi/°F
- نوسان خط پایه: 0.0025 psi
- تنظیم سوپاپ و محدوده عملکرد: پانزده دور برای محدوده خروجی 0-10، 0-30، 0-60، 0-100، 0-150 psig
- بدنه: استاندارد: آلومینیوم؛ اختیاری: فولاد ضد زنگ 316
- درپوش: آلومینیومی
- صندلی سوپاپ: استاندارد: برنجی. اختیاری 316 فولاد ضد زنگ
- ساقه سوپاپ: 816 فولاد ضد زنگ
- دیافراگم: فلورالاستومرهای تقویت شده Buna-N، Viton-A®
- فنر محدوده: سیم موزیک، روکش روی
- فیلتر: 40 میکرون، فولاد ضد زنگ 316 لیتری متخلخل با فلورالاستومرهای Viton یا آستین نگهدارنده Buna
