توضیحات

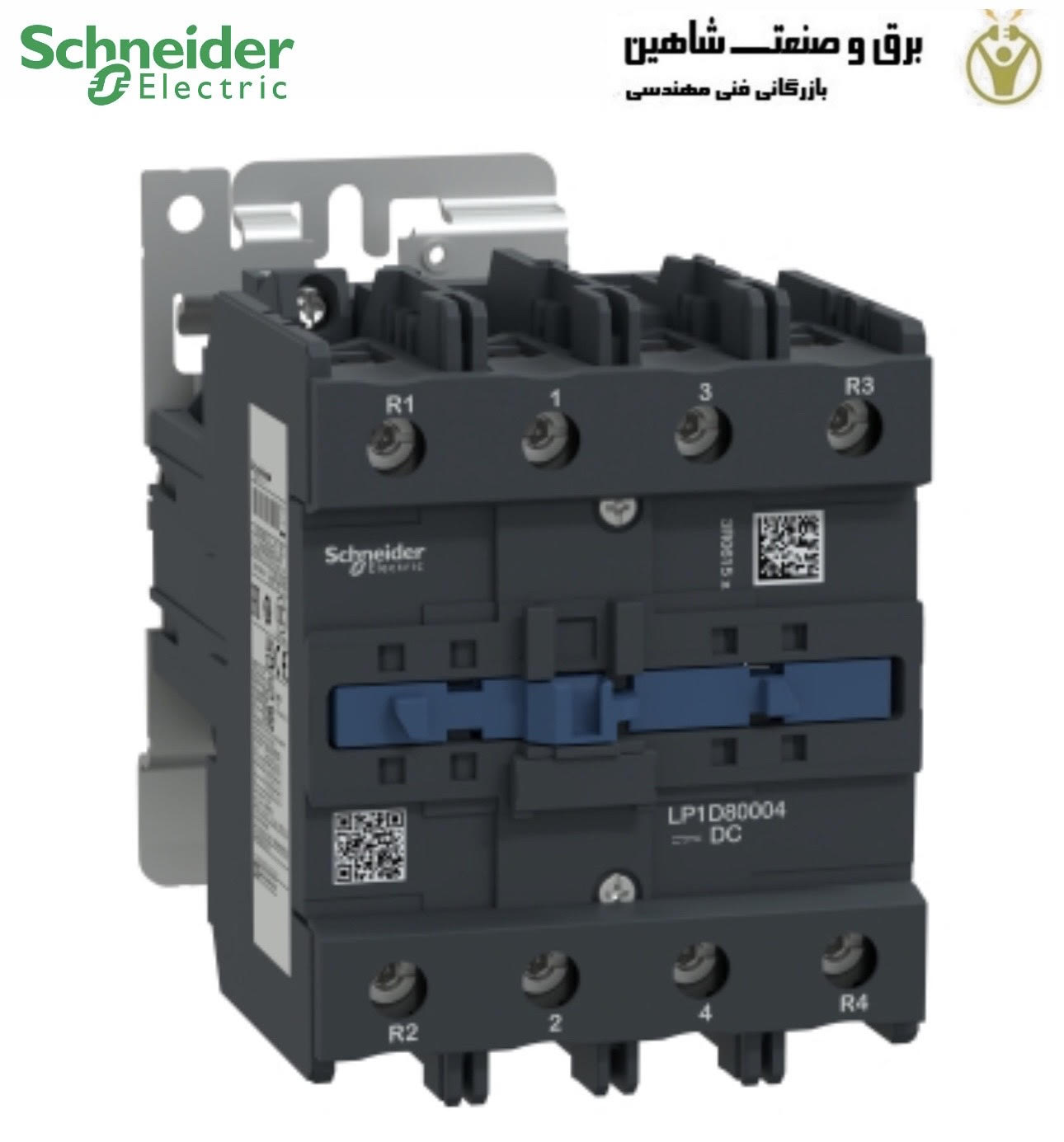

کنتاکتور TeSys D برند schneider مدل LP1D8004GD اشنایدر برای کاربردهای دسته AC-1 تا 125A @440V. این سیم پیچ استاندارد 110 ولت DC، بدون تماس کمکی، اتصالات برق و کنترل توسط پایانه های گیره پیچ ارائه می شود. دارای دوام مکانیکی 4 Mcycles و دوام الکتریکی 0.8 Mcycles است. این محافظ IP20 را در صورت مطابق با IEC 60529 ارائه می دهد. می تواند دمای عملیاتی -40 تا 60 درجه سانتیگراد و بدون کاهش در ارتفاع 3000 متری را پوشش دهد. طراحی شده برای کاربردهای سخت با حداکثر سرعت عملیاتی تا 3600 سیکل در ساعت در دمای حداکثر 60 درجه سانتیگراد. ابعاد 127mm x 96mm x 181mm (H x W x D) است که روی ریل یا صفحه نصب می شود. دارای گواهینامه چندگانه (UL، LROS، DNV، GOST، RINA، CSA، CCC، BV، GL) بوده و با حق بیمه سبز (RoHs/Reach) سازگاری دارد. کنتاکتور TeSys D LP1D8004GD یک کنتاکتور ضروری در تجهیزات اتوماسیون صنعتی است.

مزایا

• برای رفع نیازهای برنامه های کاربردی طراحی شده است
• طیف گسترده ای از لوازم جانبی برای برآوردن استفاده های مختلف مشتریان
• تجربه مشتری دیجیتال برای اسناد فنی
• محصول سبز پریمیوم

مشخصات فنی کنتاکتور TeSys D برند schneider مدل LP1D8004GD اشنایدر

• محدوده: TeSys
• محدوده محصول: TeSys Deca
• نوع محصول یا جزء: کنتاکتور
• نام کوتاه دستگاه: LP1D
• کاربرد کنتاکتور: بار مقاومتی
• توضیحات قطب: 4P
• ولتاژ عملیاتی نامی:
  مدار برق: <= 690 ولت AC 25…400 هرتز
  مدار برق: <= 300 ولت DC
• جریان عملیاتی نامی:
  125 A (در <60 درجه سانتیگراد) در <= 440 ولت AC AC-1 برای مدار برق
  80 A (در <60 درجه سانتیگراد) در <= 440 ولت AC AC-3 برای مدار برق
  80 A (در <60 درجه سانتیگراد) در <= 440 ولت AC AC-3e برای مدار برق
  55 A (در <60 درجه سانتیگراد) در <= 400 ولت AC AC-4 برای مدار برق
• ولتاژ مدار کنترل: 110 ولت DC
• کد سازگاری: LP1D
• ترکیب تماس قطب: 4 NO
• پوشش محافظ: بدون
• جریان حرارتی هوای آزاد معمولی: 125 A (در 60 درجه سانتیگراد) برای مدار قدرت
• دوام مکانیکی: 4 Mcycles
• دوام الکتریکی: 0.8 Mcycles 125 A AC-1 در Ue <= 440 V
• نوع مدار کنترل: استاندارد DC DC
• تکنولوژی کویل: بدون ماژول سرکوبگر داخلی
• توان هجومی در وات: 22 وات (در 20 درجه سانتیگراد)
• مصرف برق نگهدارنده در وات: 22 وات در 20 درجه سانتی گراد
• زمان عملیات:
  6…20 میلی ثانیه باز شدن
  20…35 میلی ثانیه بسته شدن
• ثابت زمانی: 75 میلی ثانیه
• درجه حفاظت IP: صفحه جلویی IP20 مطابق با IEC 60529
• دمای مجاز هوای محیط اطراف دستگاه:
  -40…60 درجه سانتی گراد
  60…70 درجه سانتیگراد با درجه بندی
• ارتفاع عملیاتی: 0…3000 متر
