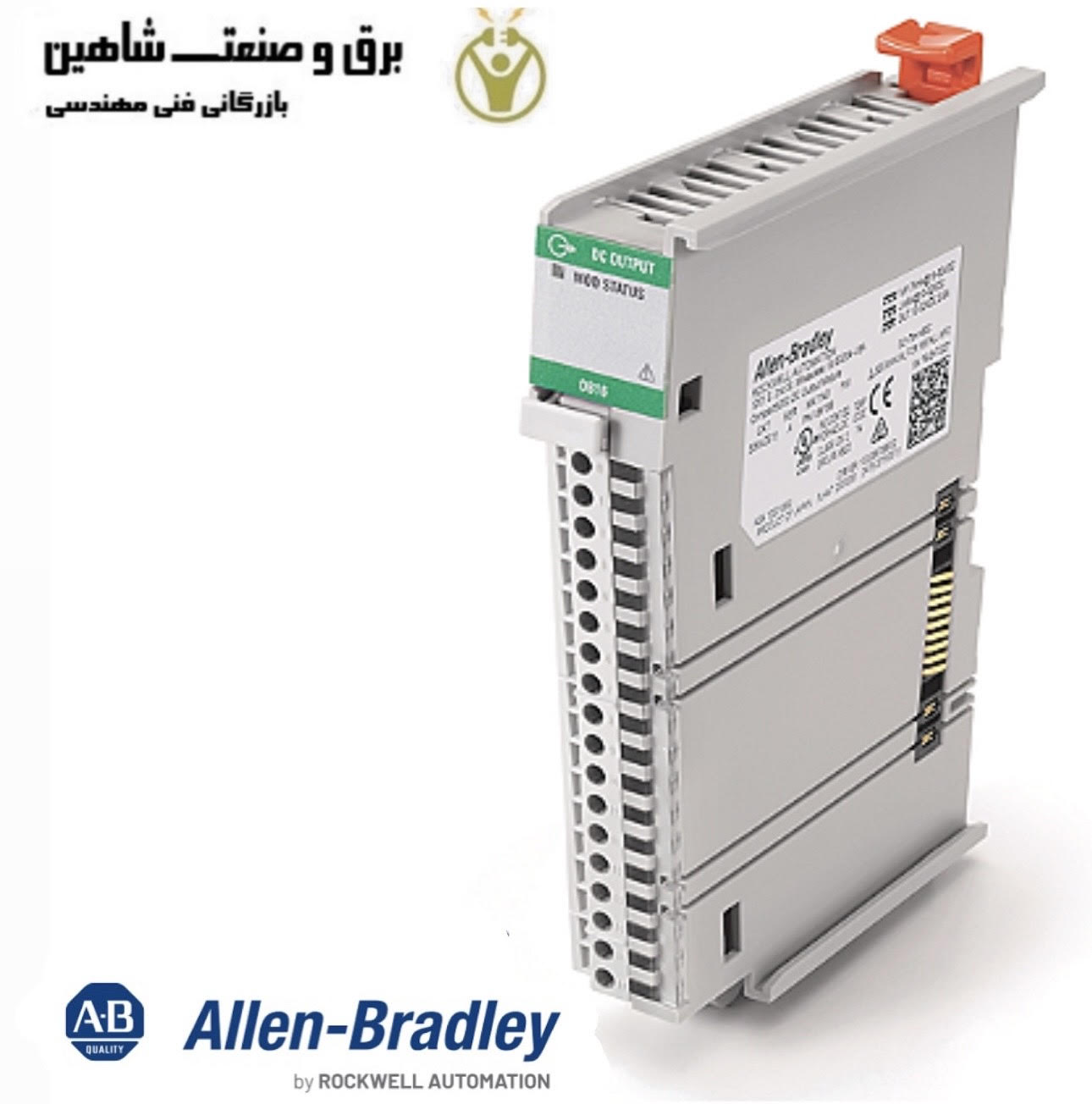

ماژول PLC برند ALLEN BRADLEY مدل 5069-IB16 آلن بردلی، یک ماژول ورودی گسسته 5000 فشرده است. این یک ماژول ورودی DC است که دارای شانزده (16) کانال ورودی سینک است که محدوده ولتاژ سیگنال 10-32VDC را در یک گروه از کانال های ورودی می پذیرد. دارای محدوده جریان ورودی 4-7.4 میلی آمپر در هر کانال @ 10-32VDC. این ماژول برای پایان دادن به سیگنالها در جایی که RTBهای سازگار شامل 5069-RTB18-SPRING RTB و 5069-RTB18-SCREW RTB هستند، به یک RTB نیاز دارد. 5069-IB16 یک ماژول ورودی گسسته از آلن برادلی است. این ماژول بخشی از خانواده Compact 5000 I/O است. این ماژول در محدوده ولتاژ 10-32VDC کار می کند و شانزده (16) کانال ورودی غرق را فراهم می کند که به دستگاه های سیگنال دهی اجازه می دهد تا به یک کنترل کننده اتوماسیون قابل برنامه ریزی (PAC) ادغام شوند. ماژول PLC مدل 5069-IB16 از ماژول های حیاتی در تجهیزات اتوماسیون صنعتی است.
5069-IB16 از عملکرد به عنوان ماژول I/O محلی یک کنترلر CompactLogix یا به عنوان یک جزء I/O توزیع شده که با یک آداپتور ارتباطی Compact 5000 Ethernet I/P نصب شده است، پشتیبانی می کند. صرف نظر از کاربرد ماژول، یک کانال ورودی این ماژول در حداقل منبع ولتاژ 10 ولت دی سی و حداکثر ولتاژ 32 ولت با مقدار اسمی نامی 24 ولت فعال می شود. به طور مشابه، حداقل جریان On-State 4 mA @ 10V و حداکثر جریان On-state 7.4 mA @ 32VDC است در حالی که جریان ورودی اسمی 6 mA @ 24VDC است.
این ماژول ریل DIN نصب شده است. مشابه سایر ماژولهای این سری، با یک ضامن ریلی DIN و همچنین قطعه قفل شده بالا و پایین برای اطمینان از تراز مناسب ماژولهای مجاور ارائه میشود. این ماژول با یک بلوک ترمینال قابل جابجایی (RTB) برای سیم کشی سیگنال های ورودی استفاده می شود. RTB سازگار برای این ماژول شامل 5069-RTB18-SPRING RTB و 5069-RTB18-SCREW RTB می باشد. هنگام ایجاد اتصالات سیگنال، اندازه سیم مناسب 0.5-1.5 میلی متر مربع (22-16 AWG) سیم مسی محافظ جامد یا رشته ای با درجه عایق 105 درجه سانتیگراد (221 درجه فارنهایت) یا بالاتر و حداکثر قطر شامل عایق 2.9 میلی متر (0.11) است. در.). هنگام استفاده از فنر نوع RTB فقط یک (1) سیم در هر ترمینال توصیه می شود. به طور مشابه، هنگامی که از نوع پیچ RTB استفاده می شود، اندازه سیم توصیه شده 0.5-1.5 میلی متر مربع (22…16 AWG) سیم مسی محافظ جامد یا رشته ای با درجه عایق 105 درجه سانتی گراد (221 درجه فارنهایت)، یا بالاتر و حداکثر قطر 3.5 میلی متر است. (0.14 اینچ) از جمله عایق.
ولتاژ ورودی این ماژول بین 10-32 ولت DC است. حداکثر جریان هجومی (قدرت MOD) این ماژول 75 میلی آمپر است. ولتاژ عبوری (قدرت MOD) این ماژول از 18-32 ولت DC می باشد. حداکثر اتلاف توان این ماژول 3.9 وات است. حداکثر اتلاف حرارتی این ماژول 13.3 BTU/hr است. آلن برادلی 5069-IB16 به عنوان تجهیزات باز عرضه می شود. 5069-IB16 برای استفاده در محیط های صنعتی در نظر گرفته شده است. این ماژول در محیط 2 آلودگی (همانطور که در EN/IEC0664-1 تعریف شده است) زمانی که در محیط Zone 2 اعمال می شود استفاده می شود. محفظه باید فقط از طریق یک دستگاه قابل دسترسی باشد. لطفاً از یک منبع تغذیه خارجی جداگانه برای برق MOD و برق SA استفاده کنید. این می تواند از عواقب نامطلوبی که در صورت استفاده فقط از یکی از آنها رخ می دهد جلوگیری کند.
مشخصات فنی ماژول PLC برند ALLEN BRADLEY مدل 5069-IB16 آلن بردلی
- نوع ماژول ماژول ورودی DC دیجیتال
- شماره قطعه/شماره کاتالوگ 5069-IB16
- برند آلن بردلی
- سازنده Rockwell Automation
- سری Compact 5000 I/O
- تعداد ورودی ها شانزده (16) ورودی
- ولتاژ ورودی 12/24 VDC
- محدوده ولتاژ کاری 10-32VDC
- ماژول Keying Electronic
- زمان تاخیر ورودی، OFF تا ON 50 µs + زمان فیلتر
- اتلاف برق (حداکثر) 3.9 وات
- توان MOD 75 میلی آمپر @ 18…32 ولت DC
- عبور برق MOD، حداکثر 9.55 A @ 18…32V DC
- SA Power 200 mA @ 79…264V AC
- SA Power Passthrough، حداکثر 9.95 A @ 79…264V AC
- اتلاف حرارتی 13.3 BTU/hr
- بلوک(های) ترمینال قابل جابجایی 5069-RTB18-SPRING RTB. 5069-RTB18-SCREW RTB
- تعداد ورودی 1 گروه 16 کانالی (غرق)
- تعداد خروجی ها غیر مجاز
- سینک DC رده ولتاژ 12/24 ولت
- محدوده ولتاژ ورودی 10-32 ولت DC
- محدوده ولتاژ خروجی N/A
- اتلاف برق 3.9 وات
- نوع محفظه هیچ (سبک باز)
- ابعاد 5.4 x 0.87 x 4.2 اینچ (138 x 22 x 105 میلیمتر)
- وزن 0.39 پوند (175 گرم)
- UPC 885630530031
