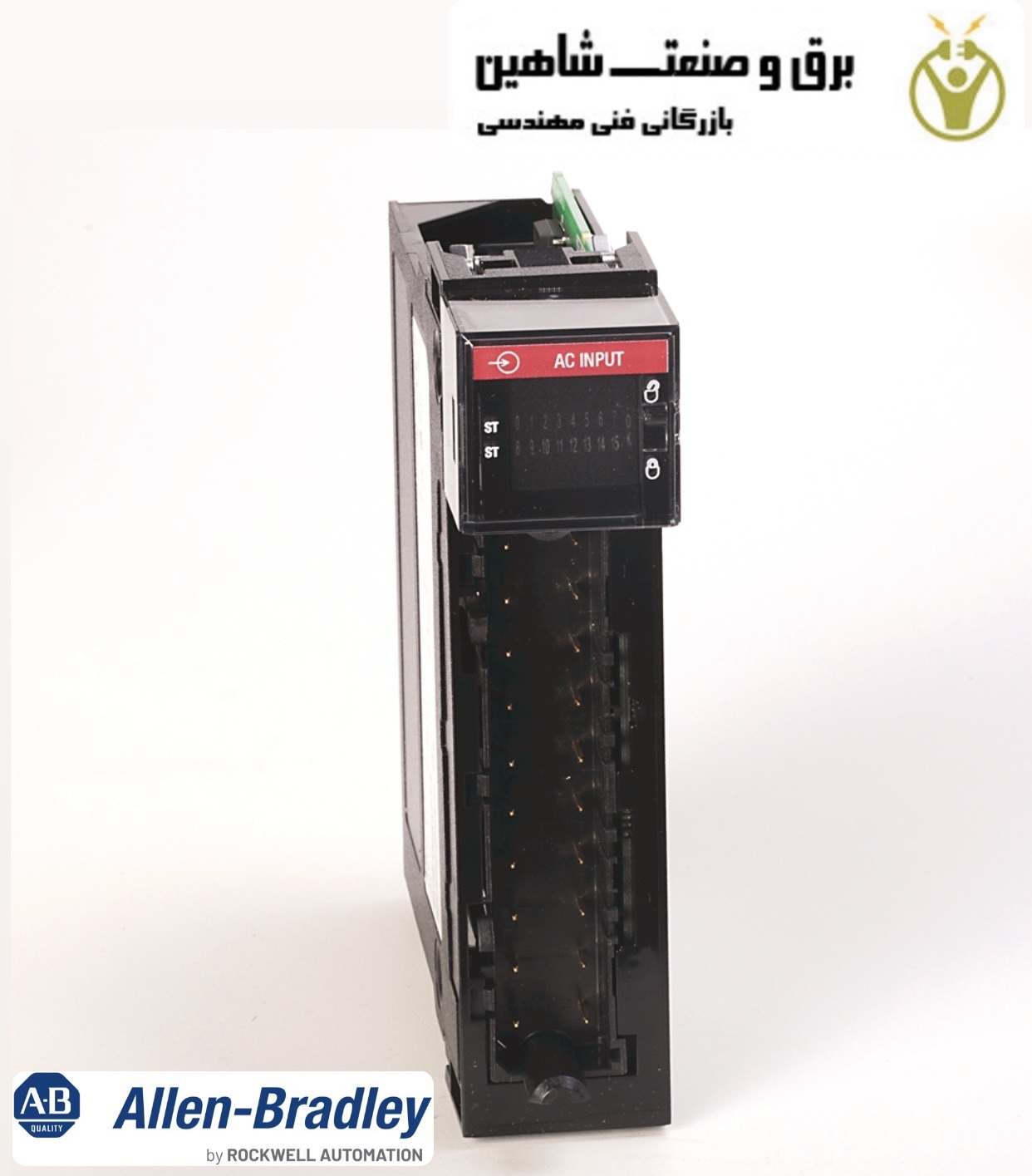

ماژول ورودی PLC برند Allen Bradley مدل 1756-IB32 آلن برادلی یا همان کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) یک دستگاه الکترونیکی دیجیتال مبتنی بر ریزپردازنده است که از یک حافظه غیر فرار قابل برنامه‌ریزی برای ذخیره دستورالعمل‌های تعریف‌شده توسط کاربر و اجرای توابع کنترلی خاص مانند منطق برنامه‌نویسی، و توالی، زمان‌بندی، شمارش و عملیات حسابی استفاده می‌کند. کنترل سیستم های مختلف الکترومکانیکی و فرآیندهای صنعتی. به عنوان یک کاربر، می توانید یک PLC را با استفاده از یک دستگاه برنامه نویسی مانند مانیتور دستی (HHM) یا یک کامپیوتر شخصی متصل به PLC از طریق یک کابل LAN برنامه ریزی کنید. امروزه PLC ها به عنوان ستون فقرات اتوماسیون صنعتی در سطح جهانی در نظر گرفته می شوند.
مانند هر دستگاه الکترونیکی دیگری، یک کنترل کننده PLC باید دارای ورودی باشد تا خروجی داشته باشد. به عنوان مثال، می توانید یک دکمه فشاری روی صفحه کنترل PLC را فشار دهید تا یک موتور روشن شود. در این حالت، Pushbutton دستگاه ورودی PLC است در حالی که موتور دستگاه خروجی است. با این حال، اصل کار یک سیستم PLC به این سادگی نیست. از آنجا که برای کنترل یک فرآیند یا ماشین آلات، سیستم PLC باید به ماژول های پیشرفته الکترونیکی ورودی و خروجی (I/O) مجهز باشد. این ماژول‌های ورودی/خروجی CPU PLC را با دنیای واقعی یا به عبارت بهتر با دستگاه‌های ورودی/خروجی میدانی ارتباط برقرار می‌کنند.
ماژول ورودی PLC برند Allen Bradley مدل 1756-IB32 آلن برادلی چگونه کار می کند؟
ماژول های ورودی داده ها را از تمام دستگاه های ورودی میدان جمع آوری کرده و به عنوان سیگنال های ولتاژ یا جریان به پردازنده PLC (CPU) ارسال می کنند. سیگنال های دریافتی ورودی های PLC هستند. سپس CPU اطلاعات دریافتی را به عنوان داده های از پیش برنامه ریزی شده پردازش می کند، که همراه با نتایج اجرای منطق برنامه ریزی شده خود برای کنترل دستگاه های خروجی میدان از طریق ماژول های خروجی استفاده می کند. بنابراین، خروجی‌های PLC فرمان‌های کنترلی مناسبی هستند که CPU PLC پس از اجرای برنامه کاربر از حافظه دسترسی تصادفی (RAM) برای کنترل/راه‌اندازی دستگاه‌های فیزیکی ارسال می‌کند.
ورودی های دیجیتال PLC
ورودی های دیجیتال رایج ترین نوع ورودی در سیستم های PLC هستند. با توجه به این واقعیت که PLC ها خود دستگاه های الکترونیکی دیجیتال هستند، بنابراین به راحتی می توانند سیگنال های دیجیتال را پردازش کنند. ورودی PLC دیجیتال اساساً یک سیگنال باینری است که روشن یا خاموش است و از یک دستگاه ورودی میدان دیجیتال به پردازنده PLC اعمال می شود. مفهوم سیگنال های دیجیتال بر اساس سیستم اعداد باینری است که فقط از دو رقم ممکن، 1 یا 0 تشکیل شده است. جایی که 1 نشان دهنده یک حالت HIGH و 0 نشان دهنده وضعیت LOW است. با این حال، در اکثر PLC ها، سیگنال های HIGH با 1 ولت نمایش داده نمی شوند، بلکه با 24 ولت dc نمایش داده می شوند، زیرا PLC ها معمولاً با 24 ولت DC کار می کنند. در چنین حالتی، اگر ولتاژ خروجی دستگاه ورودی میدان واسط 24 ولت DC باشد، PLC در سمت ورودی خود HIGH را نشان می دهد.
ماژول های ورودی دیجیتال در سیستم های PLC از ورودی های دیجیتال برای تعیین وضعیت (به عنوان مثال روشن یا خاموش) دستگاه های ورودی میدان خاص استفاده می کنند. به عنوان مثال، اگر یک ماژول ورودی PLC خاص دارای ولتاژ کاری 24 ولت DC باشد و سیگنال ورودی 0 ولت DC را دریافت کند، وضعیت دستگاه فیلد متصل را به عنوان OFF شناسایی می کند. در حالی که یک سیگنال ورودی 24 ولت DC به آن ماژول ورودی PLC وضعیت ON دستگاه میدان را نشان می دهد. این ماژول‌های ورودی PLC دیجیتال معمولاً وضعیت دستگاه‌های ورودی میدان را به روش‌های مختلفی از جمله:
- وضعیت عمومی: TRUE/FALSE، HIGH/LOW و 1/0
- وضعیت بارگیری: روشن/خاموش
- مکانیسم سوئیچینگ: ENERGIZED/DE-ENERGIZED، ACTIVED/DEACTIVATED
- تغییر وضعیت تماس: بسته/باز
