توضیحات

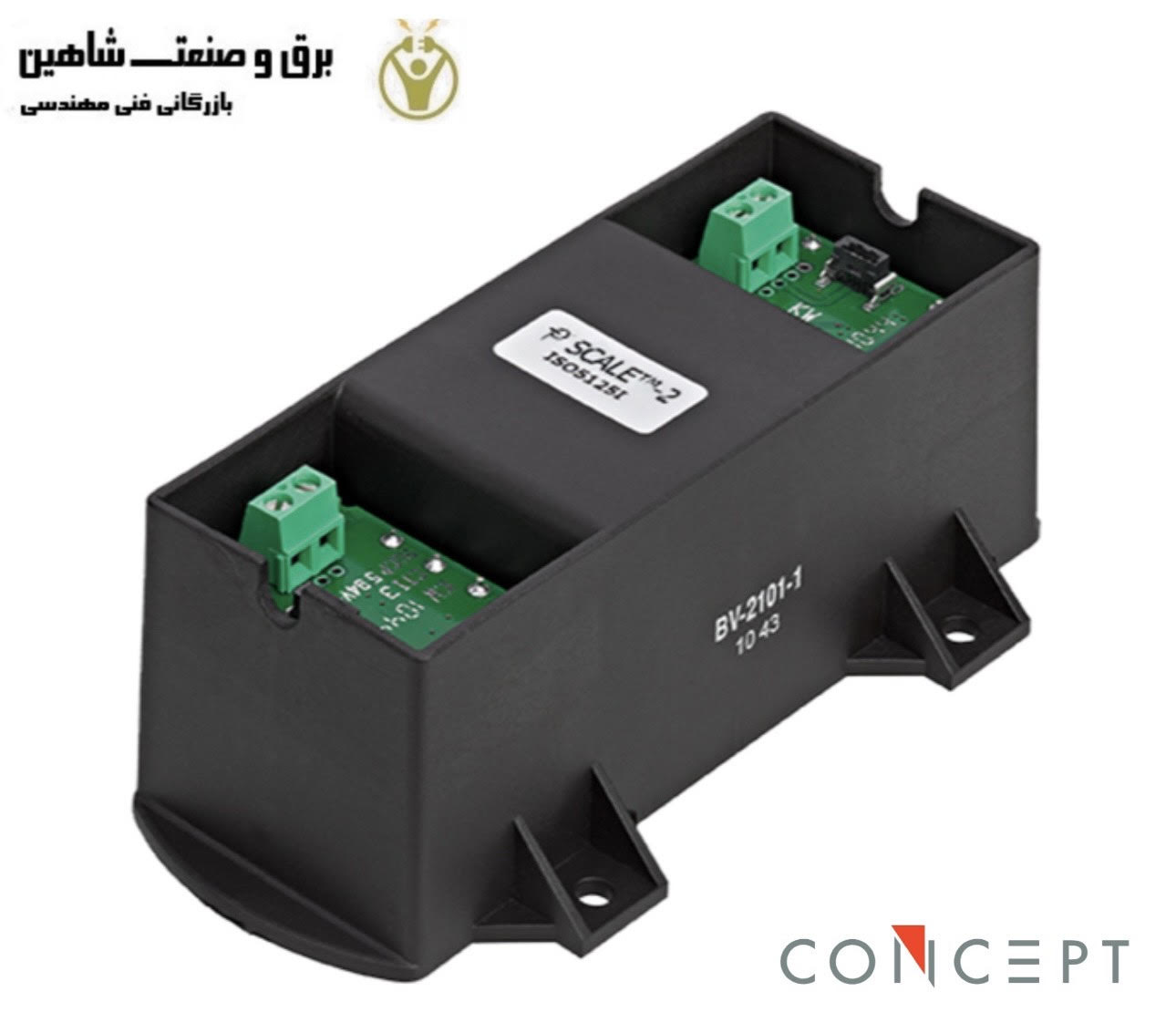

منبع تغذیه DC-DC ایزوله با ولتاژ بالا CONCEPT مدل ISO5125I-65 یک مبدل DC-DC ایزوله تک کاناله برای درایورهای IGBT 4.5 کیلوولت، 6.5 کیلوولت، 10 کیلو ولت و 12 کیلو ولت است. توان خروجی 5 وات فرکانس سوئیچینگ تا 5 کیلوهرتز را برای 6.5 کیلو ولت / 750 A IGBT امکان پذیر می کند. مبدل های DC/DC ISO5125 با ولتاژهای ایزوله مختلف برای پوشش طیف کامل برنامه های کاربردی IGBT 4.5 کیلوولت تا 12 کیلوولت از توپولوژی های 2 سطحی تا چند سطحی ارائه می شوند. منبع تغذیه DC-DC ایزوله با ولتاژ بالا ISO5125I-65 یکی از منابع تغذیه پرکاربرد در تجهیزات اتوماسیون صنعتی است.
ویژگی ها
- فاصله خزش گسترده 60 میلی متر.
- ظرفیت کوپلینگ بسیار کم 4pF.
- طراحی مدار بسیار قابل اعتماد
- بسته بندی ناهموار برای نصب ساده و ضد لرزش.
- عایق برق تا 18 کیلو ولت ولت
- فاصله خزش 60 میلی متر
- توان خروجی 5 وات
- بدون خازن الکترولیتی
- زمان توسعه اپلیکیشن را کوتاه می کند
- ظرفیت کوپلینگ فوق العاده 4pF
- بسیار قابل اعتماد؛ عمر طولانی
برنامه های کاربردی
- کشش
- منابع تغذیه راه آهن
- وسایل نقلیه ریلی سبک
- درایوهای صنعتی
- HVDC
- سیستم های انتقال AC انعطاف پذیر (FACTS)
- مبدل های ولتاژ متوسط
مشخصات فنی منبع تغذیه DC-DC ایزوله با ولتاژ بالا CONCEPT مدل ISO5125I-65
- کلاس ولتاژ IGBT: 6500 ولت
- فناوری: SCALE-2
- توان – خروجی/کانال (حداکثر): 5.00 وات
- دما – عملکرد (حداقل): -40 ℃
- دما – عملکرد (حداکثر): 85 ℃
- نوع رابط: برقی
- تعداد کانال: 1
- پی نوشت: منبع تغذیه DC/DC ایزوله ولتاژ بالا
- نوع محصول: PSU
- نوع فرعی محصول: مبدل DC-DC
- نوع ماژول پشتیبانی شده: IGBT
- توپولوژی های پشتیبانی شده:
- منبع ولتاژ 2 سطحی
3 سطح NP-Clamped – نوع 1
3 سطح NP-Clamped – نوع 2 - نوع اتصال به IGBT: کابلی
- ولتاژ تغذیه (نوع): 15.00 ولت
- فناوری جداسازی: گالوانیکی
- نوع جداسازی: پایه
- دما – ذخیره سازی (حداقل): -40.00 ℃
- دما – ذخیره سازی (حداکثر): 50.00 ℃
