توضیحات

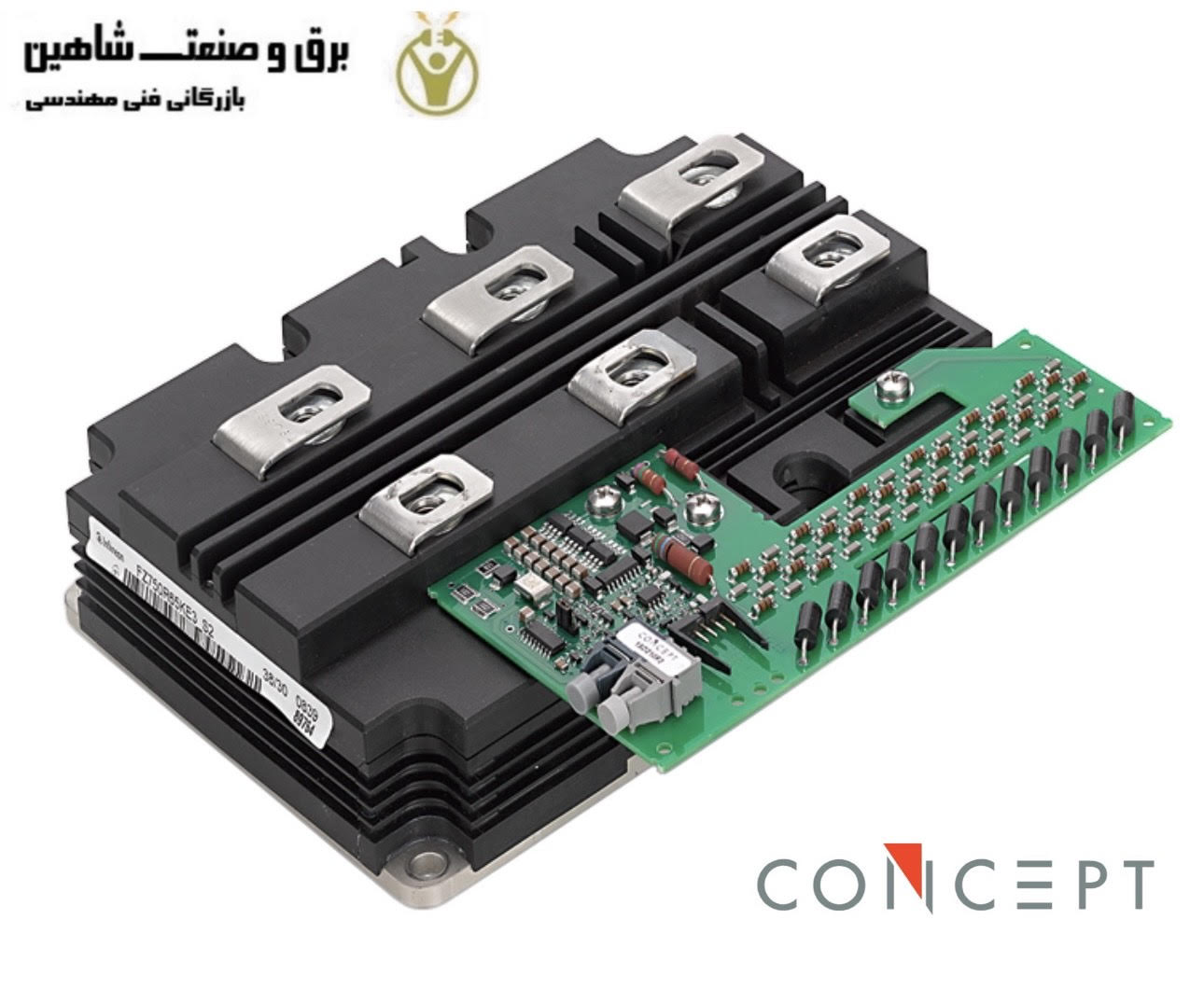

درایور کارت / ماژول IGBT برند CONCEPT مدل 1SD210F2-FZ600R65KF1، یک درایو کارت تک کاناله و جمع و جور، با کارایی بالا و هوشمند است. این درایو از مبدل های 2 سطحی، 3 سطحی و چند سطحی پشتیبانی می کند و به گونه ای طراحی شده است که ماژول های 4500 ولتی تا 6500 ولتی IGBT را به طور دقیق و مطمئن هدایت کند و در عین حال محافظت بهینه را ارائه دهد. درایورهای 1SD210F2 بر اساس چیپست درایور پیچیده SCALE-1 CONCEPT هستند. دستگاه ها به طور کامل مجهز به عملکردهای حفاظتی هستند از جمله: Vce-monitoring برای حفاظت در برابر اتصال کوتاه. مهار عملیات پس از خطا؛ و ولتاژ پایین تغذیه قطع می شود. درایور کارت 1SD210F2-FZ600R65KF1 از تجهیزات اتوماسیون صنعتی مهم و پرکاربرد است.
ویژگی های ماژول IGBT برند CONCEPT مدل 1SD210F2-FZ600R65KF1
درایورهای سری 1SD210F2 دارای یک عملکرد گیره فعال هستند که محافظت ناهموار و با کارایی بالا را برای IGBT های گران قیمت ارائه می دهند. عملکرد گیت ها با ولتاژ کنترل دوقطبی (معمولاً 15 ولت) به ماژول های IGBT اجازه می دهد تا با سطح بالایی از مصونیت در برابر تداخل رانده شوند.
پیوندهای فیبر نوری برای عایق بندی الکتریکی سیگنال های فرمان و بازخورد وضعیت استفاده می شود. پیوندهای چند منظوره مستقیم و جانبی و پیوندهای ST در دسترس هستند. برای جزئیات، لطفاً اسناد محصول را بررسی کنید. برخلاف سایر محصولات SCALE-1 plug-and-play، درایورهای خانواده 1SD210F2 ماژولار هستند و کارت راننده و منبع تغذیه (مبدل DC/DC) به عنوان دو واحد مجزا ارائه میشوند.
به دلیل این مفهوم مدولار، هر واحد درایوری که برای مطابقت با یک ماژول خاص IGBT ساخته شده است، می تواند برای هر مشخصات عایق مورد نیاز استفاده شود. فقط منبع تغذیه باید برای کاربرد خاص انتخاب یا تنظیم شود. بنابراین، درایورهای IGBT از 3.3 تا 6.5 کیلو ولت را می توان در توپولوژی های اینورتر 2 سطحی، 3 سطحی و چند سطحی پیاده سازی کرد. واحد درایور با استفاده از سه پیچ مستقیماً بر روی ماژول IGBT نصب می شود. منبع تغذیه به طور جداگانه وصل شده است، اما نزدیک به IGBT است.
مشخصات فنی
- ماژول(های) پشتیبانی شده: FZ600R65KF1
- حداکثر فرکانس سوئیچینگ: 6.00 کیلوهرتز
- کلاس ولتاژ IGBT: 6500 ولت
- فناوری: SCALE-1
- رام: نه
- توان – خروجی/کانال (حداکثر): 4.00 وات
- نوع رابط: فیبر نوری
- محفظه ماژول: 190x140mm
- IGBT سازنده: Infineon
- تعداد کانال: 1
- جریان اوج دروازه (حداکثر): +600 A
