توضیحات

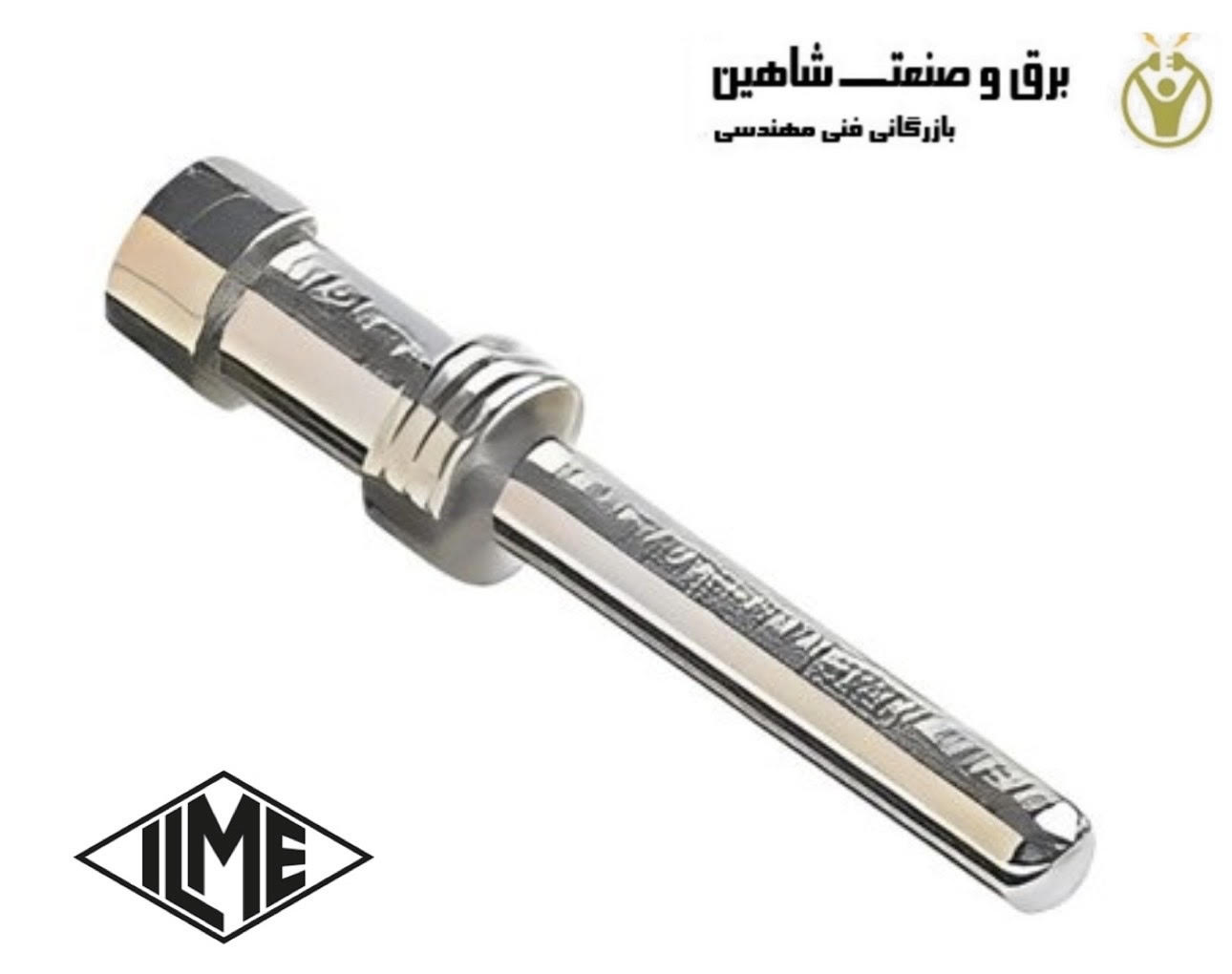

پین تماسی/ کنتاکت چین دار نر ilme مدل CCMA 1.5 ایلمه را می توان با درج پین چین دار 16A استفاده کرد. این آلیاژ مس با روکش نقره است و سیم گیج 16 را در خود جای می دهد. پین چین دار ILME CCMA-1.5 دارای جریان نامی 16 آمپر و درجه ولتاژ 600 ولت است. این کنتاکت چین دار برای ایجاد مدار در کاربردهای PCB عمومی استفاده می شود. آنها برای ایجاد این اتصالات به یک سیم یا کابل متصل می شوند. مخاطبین چین با استفاده از روش چین دار خاتمه می یابند. چین و چروک اساساً جایی است که سیم و اتصال دهنده با فشرده سازی و تغییر شکل متصل می شوند. روش استاندارد چین، زمانی که به خوبی اجرا شود، اتصال ایمن و قابل اعتماد را فراهم می کند. در مواردی که چین و چروک درگیر است، استفاده از یک ابزار با کیفیت برای ایجاد یک اتصال ایمن مهم است.
کاربرد پین تماسی/ کنتاکت چین دار نر ilme مدل CCMA 1.5 ایلمه
این کنتاکت Crimp بستری را برای اتصال کانکتورهای PCB فراهم می کند. آنها معمولاً برای ساخت سوکت های PCB و نمونه سازی عمومی PCB استفاده می شوند. کانکتور با استفاده از کنتاکت به عنوان اتصال الکتریکی روی برد مدار چاپی نصب می شود. این مخاطبین را در بسیاری از برنامه های الکترونیکی مانند لوازم خانگی، مخابرات، پزشکی و خودرو پیدا خواهید کرد. کنتاکت چین دار نر ilme مدل CCMA 1.5 از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
مشخصات فنی
- بدنه- آلیاژ مس روکش نقره
- سری ILME- CCE
- جنسیت مذکر
- رتبه فعلی – 16
- ولتاژ نامی- 600
- AWG-16 بالایی
- پایین AWG- 16
- محدوده دما-40- تا 125 درجه سانتیگراد (40- تا 257 درجه فارنهایت)
- تاییدیه ها- UL، CSA، CCC، GL، GOST
- مواد اصلی: آلیاژ مس
- مطابقت با RoHs: مطابق با معافیت 6 (c): آلیاژ مس حاوی حداکثر 4٪ سرب وزنی
- چین RoHs – EFUP: 50
- مواد REACH SVHC: بله سرب
- سطح مقطع سیم: 1.5mm2
- اندازه سیم: 16AWG
- سری کانکتور: CC
- نوع رابط: مخاطبین تبدیل شده
- نصب برقی: چین دار
- دوام مکانیکی: 500 سیکل
