توضیحات

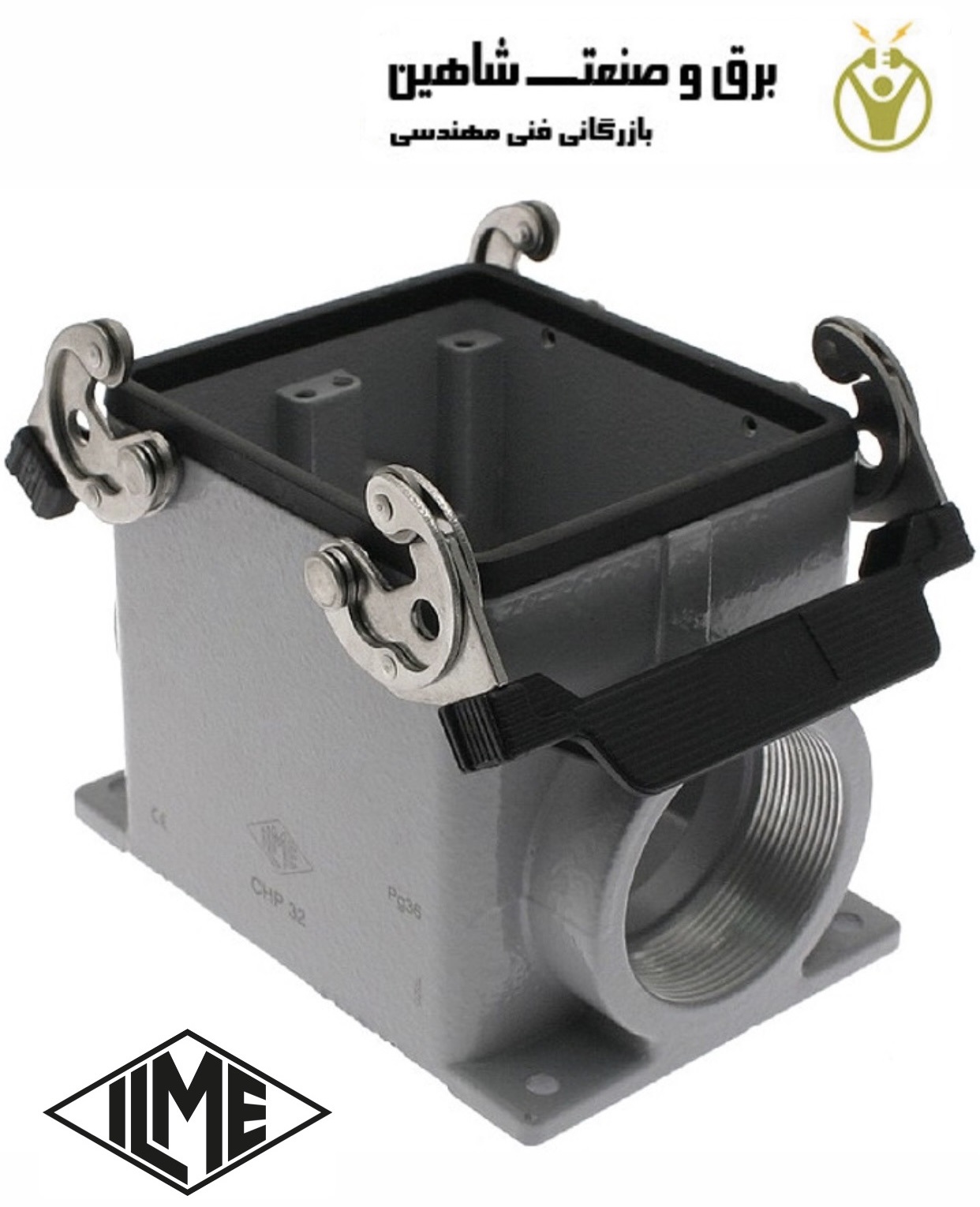

کانکتور Ilme مدل CHP32 ایلمه قطعه یا وسیله ای است که برای اتصال یا جدا کردن مدارهای الکتریکی و غیره استفاده می شود. آنها می توانند با دست یا با ابزارهای ساده بدون نیاز به ابزار یا فرآیندهای خاصی مانند لحیم کاری وصل و جدا شوند. با اینکه انواع مختلفی از کانکتورها طراحی شده اند، اما بیشتر آنها در دسته یک تکه قرار می گیرند که به تنهایی یا دو تکه شامل دوشاخه و پریز به کار می روند. انواع یک تکه به طور مستقیم بردهای مدار چاپی و سیم ها را به کانکتورها متصل می کنند. محفظه نصب روی سطح سری C-TYPE برند Ilme مدل CHP32 در دسته تجهیزات اتوماسیون صنعتی قرار دارد.
انواع دو تکه شامل دو قسمت دوشاخه و پریز است که بخشی که دوشاخه و پریز نصب می شود را قسمت تماس و بخشی که برد مدار چاپی یا سیم برق وصل می شود را قسمت اتصال می نامند.
ساختار محفظه نصب روی سطح Ilme
ساختار پایه اتصال
انواع مختلفی از اتصالات وجود دارد. کانکتورها ساختارها و قطعات مختلفی برای استفاده دارند، اما اساساً از کنتاکت و یک محفظه تشکیل شدهاند.
تماس: تماس برای ایجاد اتصال الکتریکی با یکدیگر در هنگام اتصال کانکتورها
محفظه: قسمت اصلی بدن که تماس با آن وارد می شود (معمولاً از عایق ساخته شده است)
بسته به نوع و کاربرد کانکتورها، قطعات دیگری نیز اضافه خواهند شد. در زیر نمونه ای از کانکتور فرعی D آمده است.
پوسته: محفظه بیرونی که عایق و تماس را در خود جای می دهد
چشمی: بست که محفظه و پوسته را ثابت می کند
مشخصات کانکتور/ محفظه نصب روی سطح Ilme مدل CHP32 ایلمه
- نوع محصول محفظه نصب سطحی
- سری C-TYPE
- لینک کارخانه: ilme.com/fi/view-product/?code=CHP+32
- نوع بسته شدن با 2 اهرم
- سایز سایز “77.62”
- ورودی کابل Pg36
- داده های تکنیکی
- درجه حفاظت IP IP65 / IP66 / IP69
- جزئیات فنی بیشتر
- وزن 742,00 گرم
- محدوده دمای کارکرد (حداقل، حداکثر) -40 درجه سانتیگراد…+125 درجه سانتیگراد
