توضیحات

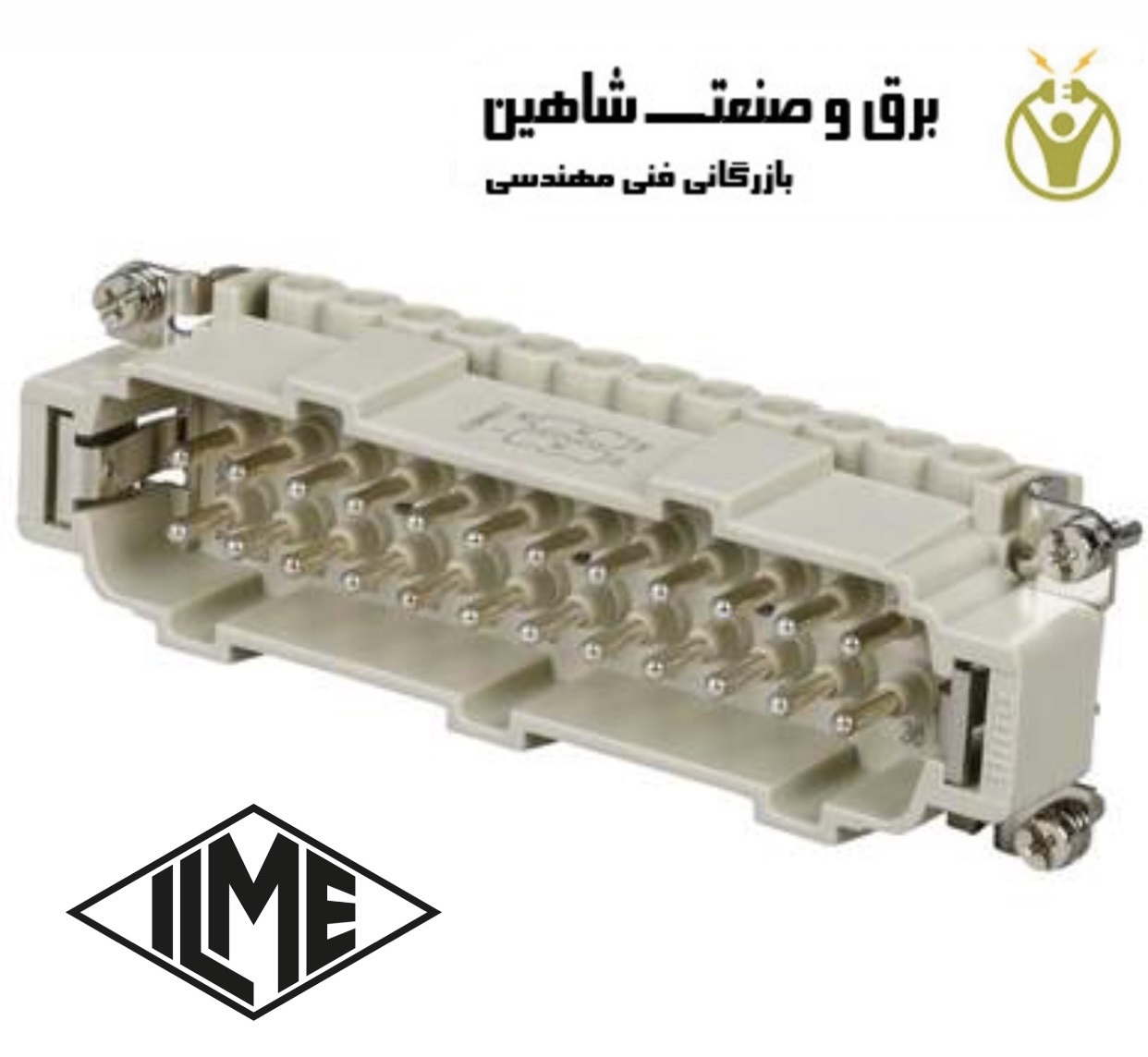

کانکتور Ilme مدل JNEM16 ایلمه وسیله ای است که برای اتصال یا جدا کردن مدارهای الکتریکی و غیره به کار می رود. این قطعه این امکان را در اختیار شما قرار می دهد که بتوان با دست یا با ابزارهای ساده بدون نیاز به ابزار یا فرآیندهای خاصی مانند لحیم کاری وصل و جدا کرد. اگرچه انواع مختلفی از کانکتورها در بازار موجود است، اما اکثر آنها انواع یک تکه هستند که می توان آن را به تنهایی یا دو تکه شامل دوشاخه و پریز مورد استفاده قرار داد. کانکتور Ilme مدل JNEM16 یکی از تجهیزات اتوماسیون صنعتی مهم است.
انواع یک تکه به طور مستقیم بردهای مدار چاپی و سیم ها را به کانکتورها وصل می کند. انواع دو تکه به دوشاخه و پریز تقسیم می شوند که به قسمتی که دوشاخه و پریز نصب می شود بخش تماس و قسمتی که برد مدار چاپی یا سیم برق وصل می شود بخش اتصال می گویند.
ساختار پایه کانکتور Ilme مدل JNEM16 ایلمه
اتصالات انواع مختلفی دارند. کانکتورها شامل ساختارها و قطعات مختلفی برای استفاده هستند، اما اساساً از کنتاکت و یک محفظه ساخته شدهاند.
تماس: تماس برای ایجاد اتصال الکتریکی با یکدیگر در هنگام اتصال کانکتورها
محفظه: قسمت اصلی بدن که تماس با آن وارد می شود (معمولاً از عایق ساخته شده است)
البته با توجه به نوع و کاربرد کانکتورها، قطعات دیگری نیز قابل اضافه شدن هستند مثل:
پوسته: محفظه بیرونی که عایق و تماس را در خود جای می دهد
چشمی: بست که محفظه و پوسته را ثابت می کند
توضیحات محصول
- نوع محصول Insert
- سری JNE
- نوع اتصال اتصال ترمینال پیچی
- N. از قطب 32 قطب +
- سایز سایز “77.62”
- مشخصات با بشقاب
داده های تکنیکی
- فعلی 16 A
- ولتاژ 500 ولت
- ولتاژ تحمل ضربه نامی 6 کیلو ولت
- درجه آلودگی 3
- ولتاژ نامی بر اساس UL/CSA 600V
- سطح مقطع سیم 0.50 mm² – 4.00 mm²
- AWG سایز 20 – 12
- نوع تماس قلع اندود شده
- سیستم شماره گذاری قطب 17-32
- درجه حفاظت IP IP20 بدون محفظه، IP65/IP66 با محفظه
جزئیات فنی بیشتر
- مشخصات طبق EN 61984 16A 500V 6kV 3; 16A 400/690V 6kV 2
- چرخه جفت گیری ≥ 200
- مقاومت عایق ≥ 10 GΩ
- وزن 85.50 گرم
- محدوده دمای کارکرد (حداقل، حداکثر) -40 درجه سانتیگراد … +125 درجه سانتیگراد
- درجه اشتعال پذیری UL 94 V-
