توضیحات

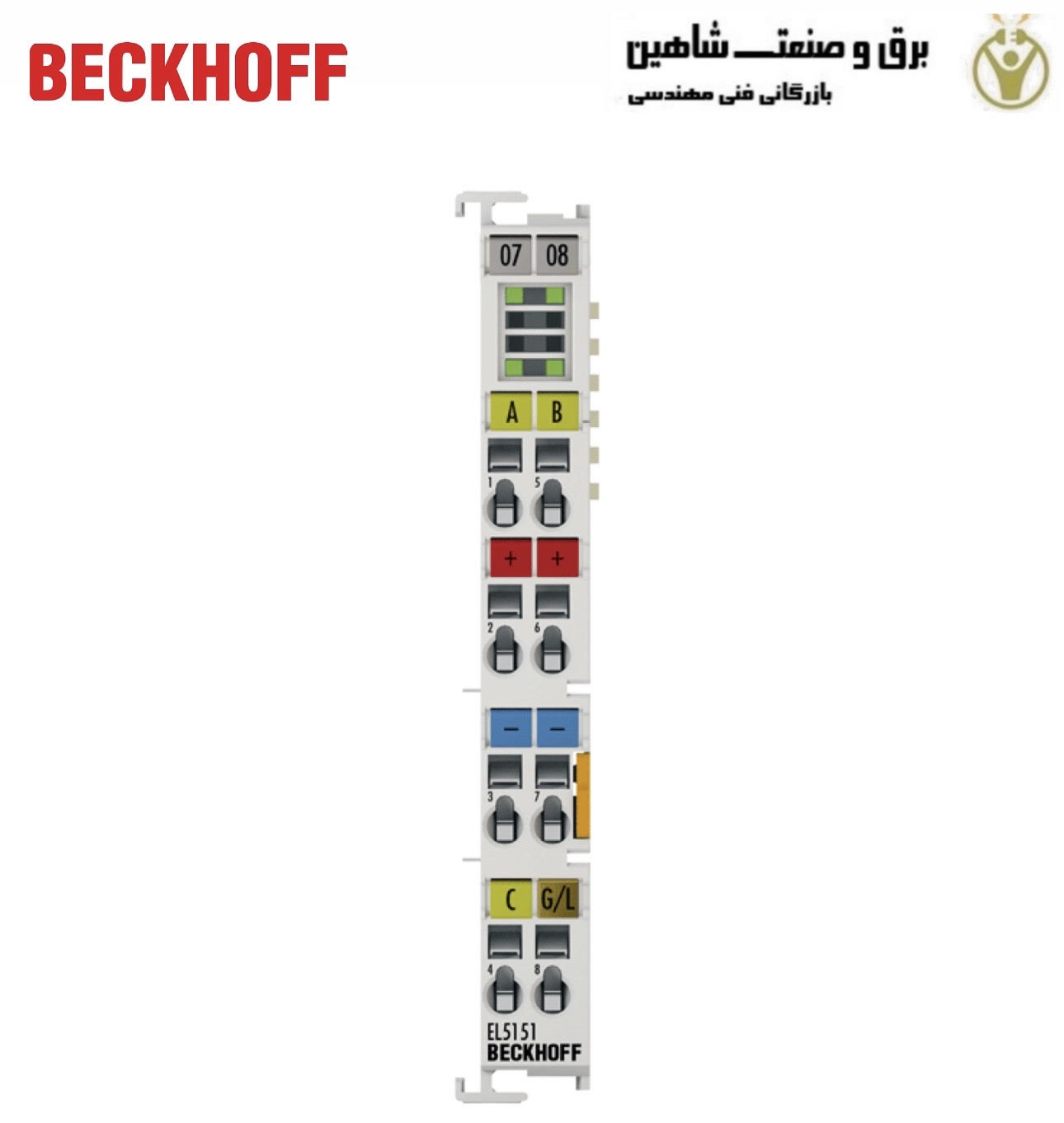

ترمینال EtherCAT با خروجی آنالوگ 1 کاناله beckhoff مدل es5151 بکهوف، رابطی برای اتصال مستقیم یک انکودر افزایشی (24 ولت HTL) است. یک ورودی دیجیتال 24 ولت اضافی برای ذخیره یا مسدود کردن وضعیت شمارنده در دسترس است. به عنوان یک جایگزین، EL5151 می تواند به عنوان یک شمارنده بالا/پایین استفاده شود. تغذیه 24 ولت انکودر می تواند مستقیماً از طریق نقاط اتصال ترمینال تأمین شود. علاوه بر این، EL5151 اندازه گیری یک دوره یا فرکانس را با وضوح 100 نانوثانیه امکان پذیر می کند.
با قابلیت درون یابی اختیاری ریزافزایش ها، EL5151 می تواند موقعیت های محور دقیق تری را برای محورهای پویا ارائه دهد. همچنین از طریق ساعت های توزیعشده (DC) با دقت بالای EtherCAT، از خواندن همزمان مقدار انکودر به همراه سایر داده های ورودی در سیستم EtherCAT پشتیبانی می کند. یک مهر زمانی برای آخرین لبه افزایشی ثبت شده نیز موجود است. استفاده از پروفایل های انکودر، امکان پیوند ساده و سریع داده های فرآیند را برای کاربردهای کنترل حرکت فراهم می کند. ترمینال es5151 بکهوف یک ابزار کاربردی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا
- ذخیره، قفل، تنظیم شمارنده
- اندازه گیری فرکانس و دوره تناوب یکپارچه
- به صورت اختیاری قابل استفاده به عنوان شمارنده بالا/پایین 24 ولت
- ریزافزایش ها
- خواندن همزمان مقدار موقعیت از طریق ساعت های توزیع شده
- برچسب زمانی روی آخرین لبه افزایشی ثبت شده
داده های فنی ترمینال EtherCAT با خروجی آنالوگ 1 کاناله beckhoff مدل es5151 بکهوف
- فناوری: رابط انکودر افزایشی، HTL 24 ولت DC
- تعداد کانال ها: ۱
- اتصال انکودر: ۱ x A، B، C: 24 ولت DC، اتصال تک سر، EN 61131-2، نوع ۱، “0”: < 5 ولت DC، “1”: > 15 ولت DC، نوع. ۵ میلی آمپر
- ورودی های اضافی: ورودی لچ/گیت، ۲۴ ولت DC
- ولتاژ عملکرد انکودر: ۲۴ ولت DC (-۱۵%/+۲۰%)، (تولید شده از کنتاکت های تغذیه ۲۴ ولت DC)
- شمارنده: ۱ عدد ۱۶/۳۲ بیتی قابل تغییر
- فرکانس محدود: ۴۰۰۰۰۰ افزایش در ثانیه (با ارزیابی ۴ برابری)، مربوط به: ۱۰۰ کیلوهرتز
- دیکودر تربیعی: ارزیابی ۴ برابری
- کلاک های توزیع شده: بله
- ولتاژ نامی: ۲۴ ولت DC (-۱۵%/+۲۰%)
- وضوح: ۱/۲۵۶ بیت ریزافزایش
- مصرف جریان کنتاکت های تغذیه: معمولاً ۱۰۰ میلی آمپر + بار
- مصرف جریان باس الکترونیکی: معمولاً ۱۳۰ میلی آمپر
- ویژگی های ویژه: عملکرد گیت یا لچ، ریزافزایش ها، مهر زمانی لبه ها، مدت زمان دوره و اندازه گیری فرکانس، شمارنده های بالا/پایین رو
- وزن: تقریباً. ۵۰ گرم
- دمای کارکرد: -۲۵…+۶۰°C
- دمای نگهداری: -۴۰…+۸۵°C
- رطوبت نسبی: ۹۵٪، بدون چگالش
- مقاومت در برابر لرزش/ضربه: مطابق با EN 60068-2-6/EN 60068-2-27
- مصونیت/انتشار EMC: مطابق با EN 61000-6-2/EN 61000-6-4
- محافظت. رتبه بندی/وضعیت نصب: IP20/variable
- سیم کشی قابل اتصال: برای همه ترمینال های ESxxxx
- تاییدیه ها/علامت گذاری ها: CE، CCC، UL، ATEX، IECEx
- فرم طراحی: محفظه ترمینال جمع وجور با چراغ های LED سیگنال
- جنس پلی کربنات
- ابعاد (عرض x ارتفاع x عمق): 12 میلی متر x 100 میلی متر x 68 میلی متر
- نصب: روی ریل DIN 35 میلی متری، مطابق با استاندارد EN 60715 با قفل
- نصب کنار هم با استفاده از: اتصال دو شیار و کلید
- علامت گذاری: برچسب گذاری سری BZxxxx
- سیم کشی: هادی (های) جامد، هادی انعطاف پذیر (st) و فرول (f): فعال سازی فنری توسط پیچ گوشتی
