توضیحات

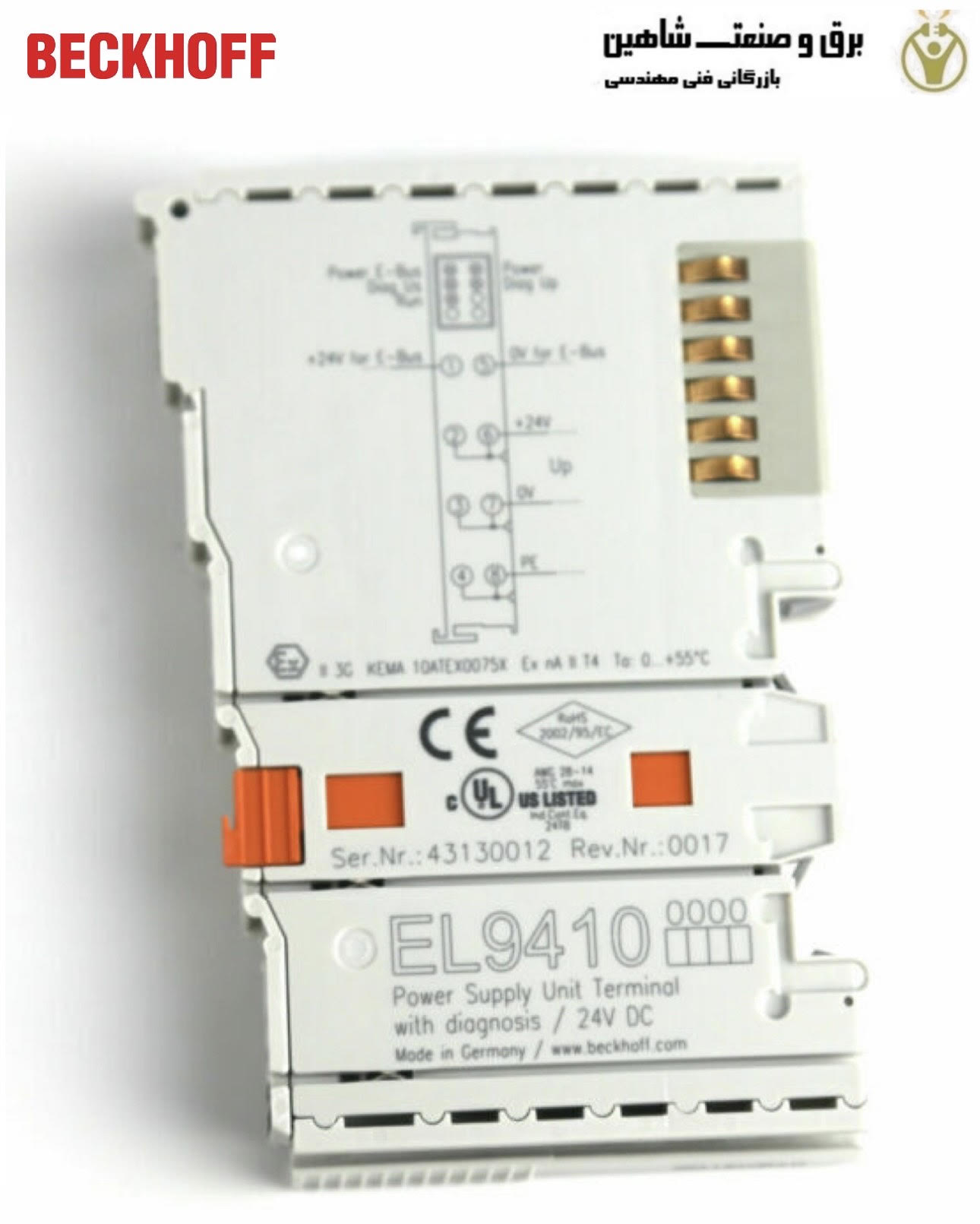

ترمینال منبع تغذیه برای گذرگاه الکترونیکی beckhoff مدل EL9410 بکهوف، برای به روزرسانی باس E استفاده می شود. داده ها بین کوپلر و ترمینال EtherCAT از طریق باس E تبادل می شوند. هر ترمینال مقدار مشخصی جریان از باس E می کشد. این جریان توسط واحد منبع تغذیه کوپلر مربوطه به باس E وارد خواهد شد. در پیکربندی هایی با تعداد زیادی ترمینال، می توان از EL9410 برای تأمین 2 آمپر اضافی به باس E استفاده کرد. علاوه بر به روزرسانی باس E، می توان یک منبع تغذیه 24 ولت DC تا 10 آمپر برای کنتاکت های برق استفاده نمود. EL9410 دارای یک عملکرد تشخیصی است که توسط LED و روی تصویر فرآیند نمایش داده می شود. ترمینال منبع تغذیه برای گذرگاه الکترونیکی EL9410 یک قطعه کاربردی در تجهیزات اتوماسیون صنعتی است.
ویژگی های ترمینال منبع تغذیه برای گذرگاه الکترونیکی beckhoff مدل EL9410 بکهوف
اطلاعات فنی
- تکنولوژی: ترمینال منبع تغذیه
- مقاوم در برابر اتصال کوتاه: بله
- ولتاژ ورودی: 24 ولت DC (-15%/+20%)
- نوع جریان ورودی: 70 میلی آمپر + (E-bus/4)
- ولتاژ خروجی: 5 ولت برای تغذیه E-bus
- جریان خروجی: 2 آمپر
- مصرف جریان E-bus: –
- ایزولاسیون الکتریکی: 500 ولت (E-bus/پتانسیل میدان)
- کنتاکتهای تغذیه: حداکثر 24 ولت DC/حداکثر 10 آمپر
- تشخیص در تصویر فرآیند: بله
- ویژگیهای ویژه: تغذیه استاندارد EL
- وزن: تقریباً ۶۵ گرم
- دمای کارکرد: -۲۵…+۵۵°C
- دمای نگهداری: -۴۰…+۸۵°C
- رطوبت نسبی: ۹۵٪، بدون چگالش
- مقاومت در برابر تداخل الکترومغناطیسی/انتشار: مطابق با EN ۶۱۰۰۰-۶-۲/EN ۶۱۰۰۰-۶-۴
- مقاومت در برابر لرزش/شوک مطابق با EN ۶۰۰۶۸-۲-۶/EN ۶۰۰۶۸-۲-۲۷ است.
- سیمکشی قابل اتصال: برای همه ترمینالهای ESxxxx
- محافظت. رتبهبندی/موقعیت نصب: . IP20/variable
- تاییدیهها/علامتگذاریها: CE، CCC، UL، ATEX، IECEx، DNV GL
مشخصات بدنه
- فرم طراحی: محفظه ترمینال جمع وجور با چراغ های LED سیگنال
- جنس: پلیکربنات
- ابعاد (عرض x ارتفاع x عمق): 12 میلی متر x 100 میلی متر x 68 میلی متر
- نصب: روی ریل DIN 35 میلی متری، مطابق با EN 60715 با قفل
- قابلیت نصب کنار هم با استفاده از اتصال دو شیار و کلید را دارد.
- علامت گذاری: برچسبگذاری سری BZxxxx
- سیم کشی: هادی جامد (ها)، هادی انعطاف پذیر (st) و فرول (f): فعال سازی فنری توسط پیچگوشتی
- سطح مقطع اتصال:
s*: 0.08…2.5 میلیمتر²،
st*: 0.08…2.5 میلیمتر²،
f*: 0.14…1.5 میلیمتر² - سطح مقطع اتصال AWG:
s*: AWG28…14،
st*: AWG28…14،
f*: AWG26…16 - طول لخت کردن: ۸…۹ میلیمتر ۹…۱۰ میلیمتر
- کنتاکت های توان بار فعلی: حداکثر: ۱۰ آمپر
