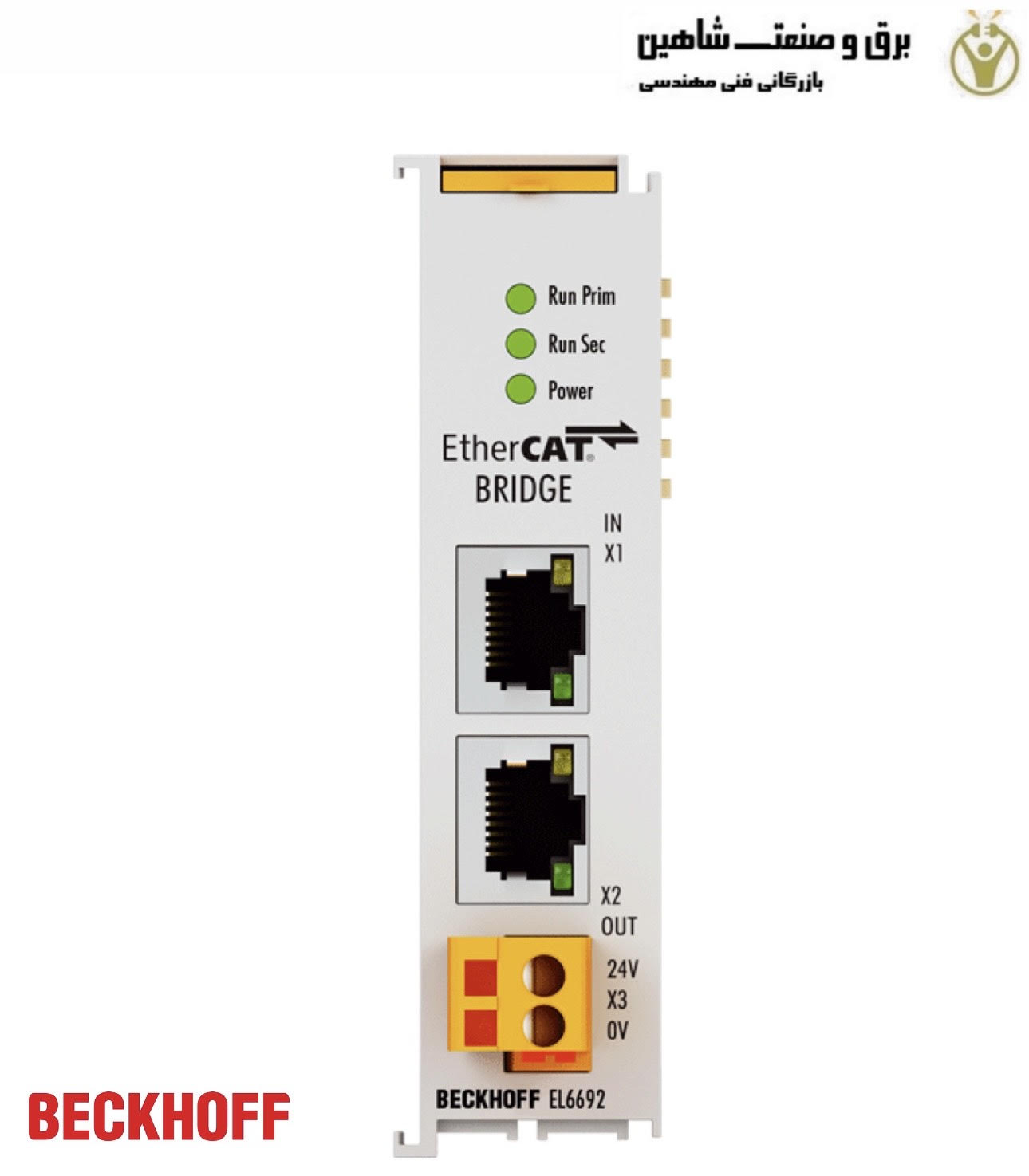

ترمینال پل EtherCAT برند beckhoff مدل El6692 بکهوف

توضیحات

ترمینال پل EtherCAT برند beckhoff مدل El6692 بکهوف، امکان تبادل داده در زمان واقعی بین رشته‌ های EtherCAT با Masterهای مختلف را فراهم می‌ کند. همچنین امکان همگام‌ سازی ساعت‌ های توزیع‌ شده رشته‌ های مجزا را فراهم می‌ کند. منبع تغذیه در سمت اصلی (E-bus) از E-bus، در سمت ثانویه (RJ45) از طریق یک اتصال خارجی تأمین می‌ شود. اگر چندین EL6692 استفاده شود، ترافیک داده به ترمینال‌ های سمت دیگر می‌ تواند در صورت قطع منبع تغذیه در یک طرف ادامه یابد. ترمینال پل را همچنین می‌ تواند برای ادغام یک سیستم PC تابع به عنوان یک Slave EtherCAT به کار برد. تبادل داده بین شبکه‌ های EtherCAT را می‌ توان با اجزای Beckhoff به روش‌ های متنوعی پیاده‌ سازی کرد تا نیازهای مختلف سیستم را پوشش دهد. ترمینال پل EtherCAT El6692 یکی از اجزاء ضروری برای تجهیزات اتوماسیون صنعتی به شمار می رود.

ویژگی های ترمینال پل EtherCAT برند beckhoff مدل El6692 بکهوف

مشخصات فنی

• فناوری: سمت اصلی: E-bus (رشته ترمینال)، سمت ثانویه: ۲ x ۱۰۰ مگابیت بر ثانیه اترنت، RJ45، ورودی/خروجی
• پورت‌ ها شامل پورت اصلی: E-bus، پورت ثانویه: ۲ x RJ45 ورودی/خروجی EtherCAT است.
• عملکرد: همگام‌ سازی ساعت توزیع‌ شده EtherCAT، تبادل داده
• طول کابل: ۱۰۰ متر ۱۰۰BASE-TX، پورت ثانویه
• سخت‌ افزار: LEDهای وضعیت تشخیصی
• منبع تغذیه: اولیه: از طریق E-bus، ثانویه: از طریق کانکتور
• ساعت‌ های توزیع‌ شده: بله
• ایزولاسیون الکتریکی: ۵۰۰ ولت (E-bus/سمت ثانویه)
• مصرف جریان مقدار E-bus: ۱۲۰ میلی‌ آمپر؛ خارجی: ۶۰ میلی‌ آمپر/۲۴ ولت است.
• عرض بیت در تصویر فرآیند: ورودی همگام‌ سازی ۱۶ بیتی + ورودی/خروجی IO، حداکثر. ۴۸۰ بایت در هر جهت
• مصرف جریان کنتاکت‌ های برق: –
• مصرف جریان باس الکترونیکی: ۱۲۰ میلی‌ آمپر (باس الکترونیکی)، نوع ۶۰ میلی‌ آمپر/۲۴ ولت (خارجی)
• ویژگی‌ های ویژه شامل قابلیت استفاده در TwinCAT به عنوان ساعت مرجع، پشتیبانی از ADS روی EtherCAT (AoE) می شود.
• وزن: تقریباً ۷۵ گرم
• دمای عملیاتی: -۲۵…+۶۰ درجه سانتیگراد
• دمای نگهداری: -۴۰…+۸۵ درجه سانتیگراد
• رطوبت نسبی: ۹۵٪، بدون میعان
• مقاومت در برابر لرزش/شوک: مطابق با EN 60068-2-6/EN 60068-2-27
• ایمنی/انتشار EMC: مطابق با EN 61000-6-2/EN 61000-6-4
• محافظت. رتبه‌ بندی/وضعیت نصب: IP20/متغیر
• تاییدیه‌ ها/علامت‌ گذاری‌ ها: CE، CCC، UL، ATEX، IECEx

مشخصات بدنه

• فرم طراحی: محفظه ترمینال جمع‌ وجور با چراغ‌ های LED سیگنال
• جنس: پلی‌کربنات
• ابعاد (عرض x ارتفاع x عمق) این محصول 24 میلی‌ متر x 100 میلی‌ متر x 52 میلی‌ متر است.
• قابلیت نصب روی ریل DIN 35 میلی‌ متری، مطابق با استاندارد EN 60715 با قفل را دارد.
• نصب کنار هم با استفاده از: اتصال دو شیار و کلید
• علامت‌ گذاری: –
• سیم‌ کشی: اتصال فشاری خاص
