توضیحات

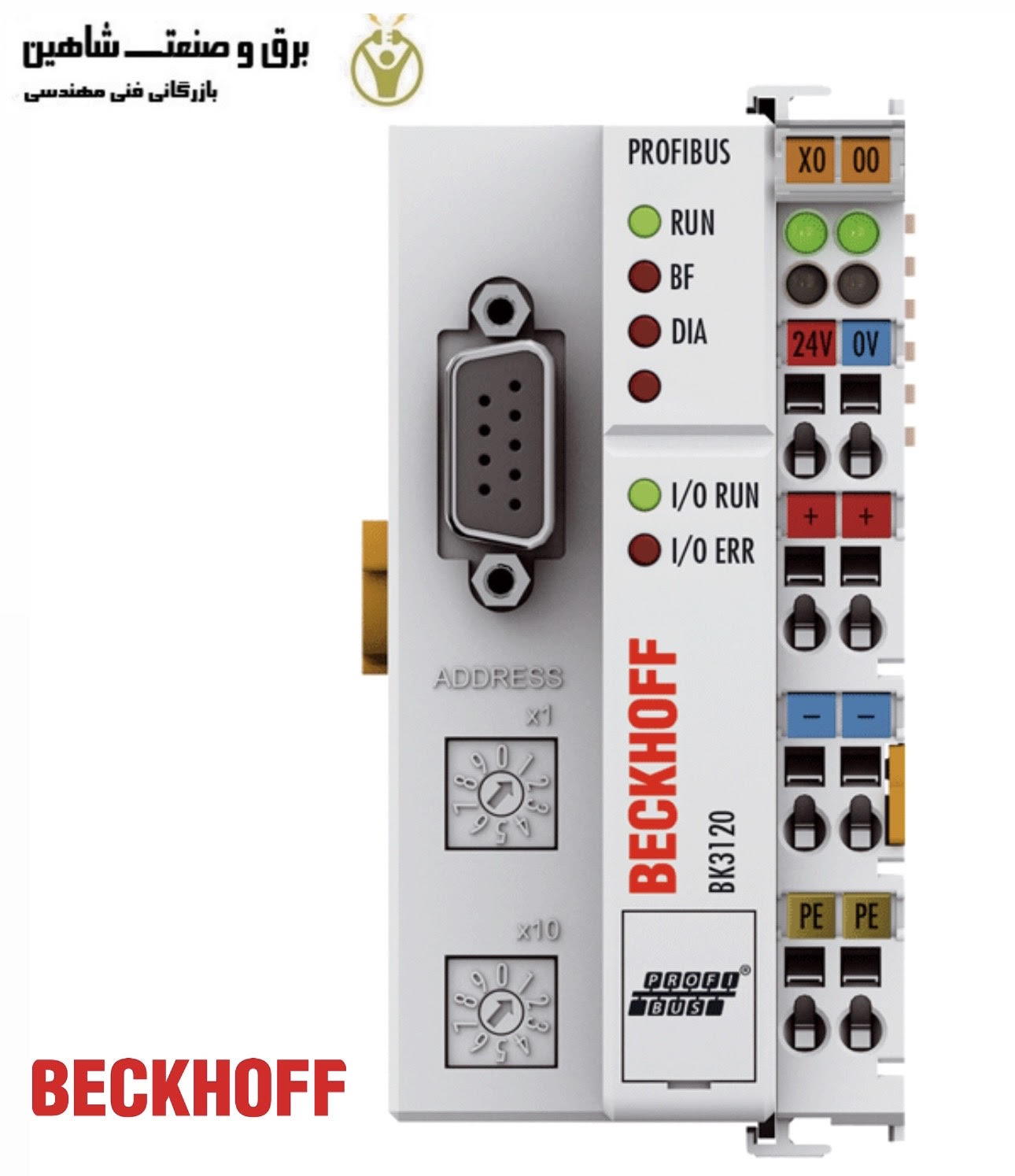

کوپلر اتوبوس پروفیباس beckhoff مدل bk3120 بکهوف، نسخه اقتصادی پلاس مکمل کوپلر اتوبوس PROFIBUS است. فناوری توسعه K-bus اتصال حداکثر 255 پایانه اتوبوس را به یک کوپلر اتوبوس امکان پذیر می کند. BK3120 نیازهای اتوماسیون را در نظر می گیرد: عملیات FMS در پروتکل PROFIBUS حذف شد تا بتوان داده های کاربر بیشتری را در حالت DP منتقل کرد، که برای این نوع کوپلر باس 128 ورودی و 128 بایت خروجی است. BK3120 شامل خدمات PROFIBUS DP V1 است. این خدمات دسترسی مستقیم به رجیسترهای کوپلر اتوبوس و پایانه‌های اتوبوس پیچیده را امکان‌پذیر می‌سازد، به عنوان مثال برای تغییر پارامتر یا تنظیم یا اصلاح مقادیر حدی پایانه‌های اتوبوس آنالوگ. نرخ باود تا 12 Mbaud را می توان انتخاب کرد، به طوری که سرعت انتقال را می توان با الزامات فرآیند فنی تطبیق داد. کوپلر اتوبوس پروفیباس beckhoff مدل bk3120 یکی از اجزاء کاربردی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی کوپلر اتوبوس پروفیباس beckhoff مدل bk3120 بکهوف
- تعداد پایانه های اتوبوس 64 (255 با پسوند اتوبوس K-bus)
- حداکثر تعداد بایت فیلدباس 128 بایت ورودی و 128 بایت خروجی
- نرخ انتقال به صورت خودکار تا حداکثر 12 Mbaud
- رابط باس 1 کانکتور D-Sub، 9 پین با محافظ
- رسانه انتقال: کابل مسی محافظ 2 × 0.25 میلی متر مربع
- منبع تغذیه 24 ولت DC (-15%/+20%)
- جریان ورودی 70 میلی آمپر + (کل جریان K-bus)/4، حداکثر 500 میلی آمپر.
- منبع تغذیه K-Bus 1750 میلی آمپر
- حداکثر توان 24 ولت DC/max. 10A
- عایق الکتریکی 500 ولت (کنتاکت برق/ولتاژ منبع تغذیه/فیلدباس)
- وزن تقریبی 170 گرم
- دمای کارکرد/ذخیره -25…+60 درجه سانتیگراد/-40…+85 درجه سانتیگراد
- رطوبت نسبی 95% بدون تراکم
- مقاومت در برابر لرزش/شوک طبق EN 60068-2-6/EN 60068-2-27
- قدرت / انتشار EMC مطابق با EN 61000-6-2/EN 61000-6-4
- کلاس حفاظت/موقعیت نصب IP20/هر کدام
- تاییدیه/علامت گذاری CE، UL، ATEX، IECEx، DNV GL، cFMus
- علامت گذاری سابق ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- طراحی محفظه ترمینال فشرده با LED های سیگنال
- جنس پلی کربنات
- ابعاد (W x H x D) 51mm x 100mm x 69mm
- نصب بر روی ریل نصب 35 میلی متری طبق استاندارد EN 60715 با قفل
- با استفاده از زبانه و شیار دوتایی می توان آن را در ردیف ها مرتب کرد
- لیبلینگ لیبلینگ سری BZxxx
- سیم کشی هادی های جامد (e)، هادی های ریز رشته (f) و فرول (a): فعال کردن فنر با استفاده از پیچ گوشتی
- سطح مقطع اتصال e*: 0.08…2.5 mm²،
f*: 0.08…2.5 میلی‌متر مربع،
a*: 0.14…1.5 میلی متر مربع - طول جداسازی 8…9 میلی متر
- کنتاکت های قدرت بار فعلی Imax: 10 A
