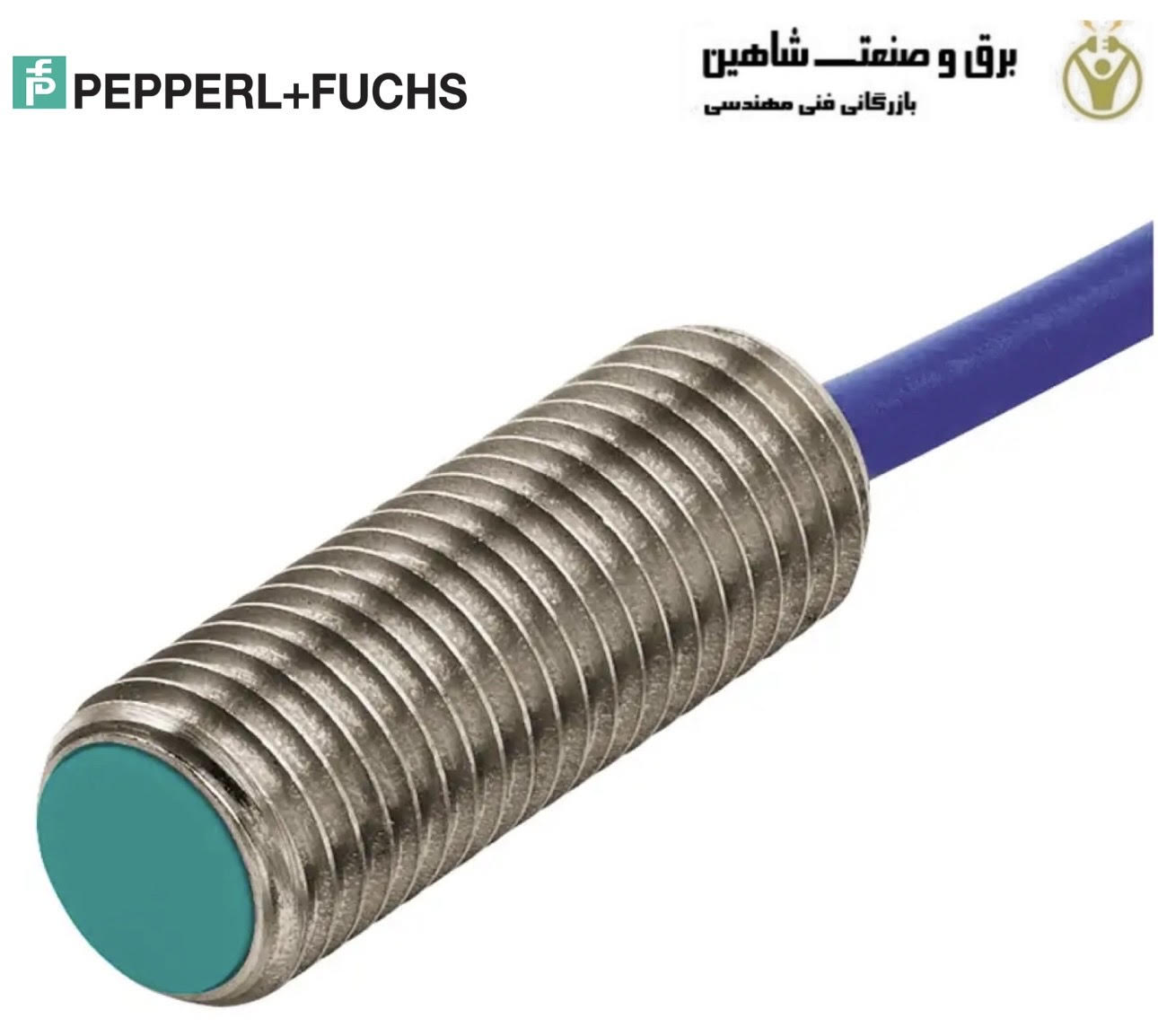

سنسور القایی pepperl+fuchs مدل nj1.5-8gm-n پپرل فوکس، حسگری است که اشیاء فلزی را بدون تماس فیزیکی و با استفاده از تغییرات میدان الکترومغناطیسی تولید شده توسط حسگر، تشخیص می دهد. هنگامی که یک شیء فلزی نزدیک می شود، میدان حسگر را تغییر می دهد و باعث تغییر در امپدانس مدار می شود که خروجی حسگر را فعال می کند. سوئیچ های مجاورتی القایی از یک نوسان ساز فرکانس بالا (مداری که جریان الکتریکی رفت و برگشتی سریع تولید می کند) برای ایجاد میدان الکترومغناطیسی استفاده می کنند. هنگامی که یک شیء فلزی وارد این میدان می شود، جریان های گردابی (جریان های الکتریکی کوچک و در حال گردش) را در فلز القا می کند. این جریان های گردابی، باری را روی نوسانساز ایجاد می کنند و باعث تغییر سیگنال می شوند. سنسورهای القایی pepperl+fuchs از کاربردی ترین اجزاء در تجهیزات اتوماسیون صنعتی هستند.
ویژگی ها و مزایا
- ۱.۵ میلی متر تراز
- قابل استفاده تا SIL 2 مطابق با IEC 61508
- خروجی NAMUR
- محفظه استیل ضد زنگ
- کابل اتصال ۵ متری
اطلاعات فنی سنسور القایی pepperl+fuchs مدل nj1.5-8gm-n پپرل فوکس
- عملکرد سوئیچینگ: در حالت عادی بسته (NC)
- نوع خروجی: NAMUR
- فاصله عملکرد اسمی sn: 1.5 میلی متر
- نصب: توکار
- فاصله عملکرد واقعی sr: 1.35 … 1.65 میلی متر نوع.
- ضریب کاهش rAl: 0.4
- ضریب کاهش rCu: 0.3
- ضریب کاهش r304: 0.85
- نوع خروجی: دو سیمه
- ولتاژ نامی Uo مقدار 8.2 ولت (Ri تقریباً 1 کیلو اهم) است.
- فرکانس سوئیچینگ f: 0 … 5000 هرتز
- هیسترزیس H: 1 … 10٪ نوع. 5٪
- مناسب برای فناوری 2:1: بله، دیود محافظ قطب معکوس لازم نیست
- صفحه اندازه گیری شناسایی نشد: حداقل. ۳ میلی آمپر
- صفحه اندازه گیری تشخیص داده شده: ≤ ۱ میلی آمپر
- سطح ایمنی (SIL): SIL 2
- دمای محیط: -۲۵ … ۱۰۰ درجه سانتیگراد (-۱۳ … ۲۱۲ درجه فارنهایت)
- نوع اتصال: کابل
- جنس بدنه از فولاد ضد زنگ ۱.۴۳۰۵ / AISI 303 است.
- سطح حسگر: PBT
- درجه حفاظت: IP66 / IP67
- کابل
– قلاب های انتهای سیم: بله
– قطر کابل: ۲.۶ میلی متر ± ۰.۲ میلی متر
– شعاع خمش: > ۱۰ برابر قطر کابل
– جنس: PVC
– رنگ: آبی
– تعداد هسته: ۲
– سطح مقطع هسته: ۰.۱۴ میلی متر مربع
– طول طول: ۵ متر - ابعاد
– طول: ۲۲ میلی متر
– قطر: ۸ میلی متر
