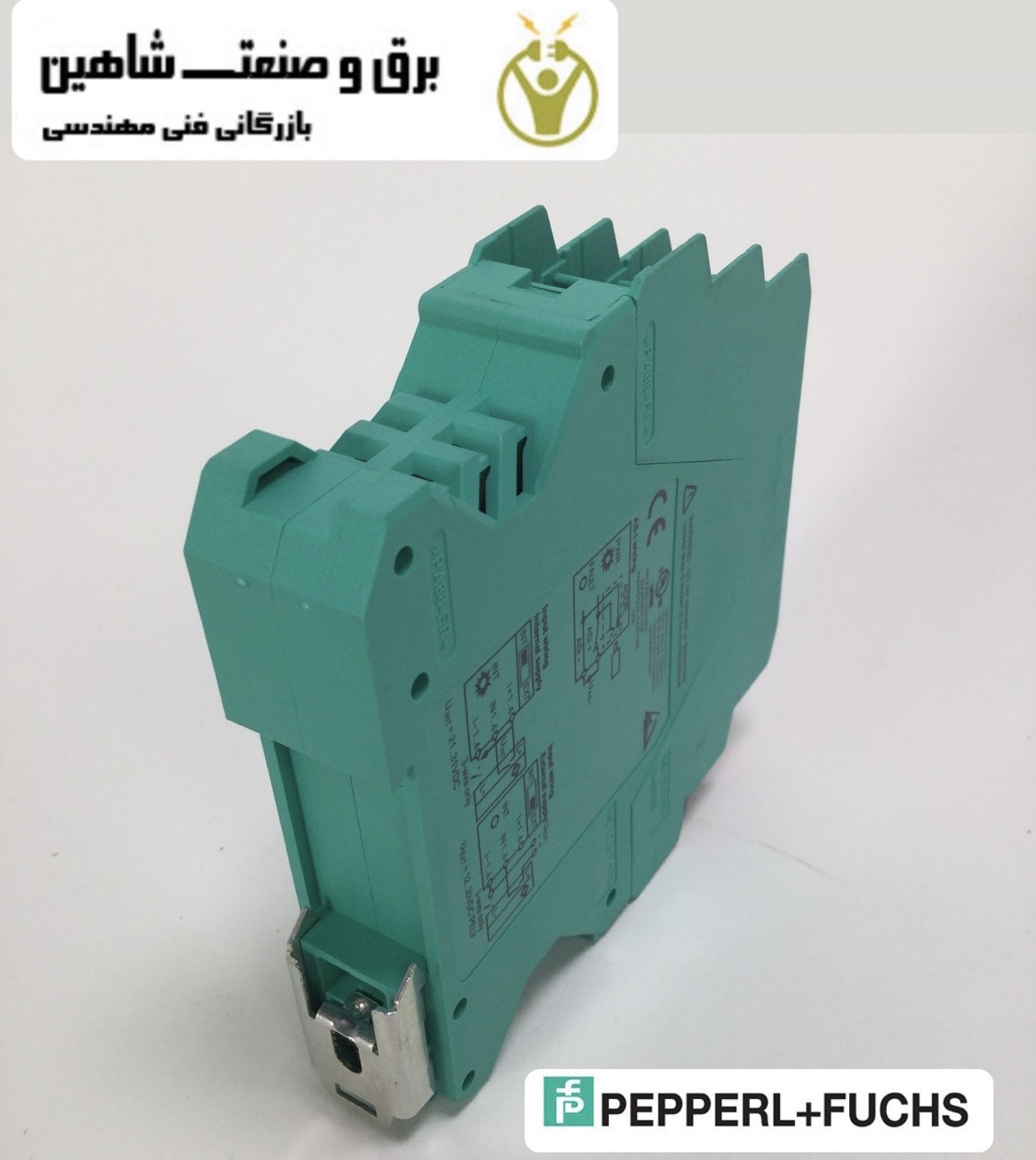

ماژول و عملگر Pepperl+Fuchs مدل (191666) VAA-4E-KE-ZE یک ماژول کابینت با 4 ورودی و 4 خروجی رله می باشد. تنها محفظه با عرض 22.5 میلی متر به فضای زیادی در کابینت سوئیچ نیاز ندارد. این ماژول با اتصال بر روی ریل DIN 35 میلی متری مطابق با استاندارد EN 50022 نصب می شود. اتصال از طریق پایانه های پلاگین انجام می شود. برای ورودی ها و خروجی ها از بلوک های ترمینال 4 طرفه (ورودی ها مشکی، خروجی ها قرمز) استفاده می شود. اتصال AS-Interface از طریق یک بلوک ترمینال دو طرفه (زرد) انجام می شود. به منظور جلوگیری از تبادل، پایانه های ورودی و خروجی و همچنین AS-Interface به صورت مکانیکی کدگذاری می شوند. ماژول محرک و عملگر Pepperl+Fuchs مدل VAA-4E-KE-ZE کد 191666 در دسته تجهیزات اتوماسیون صنعتی کاربردی و ضروری است.
منبع تغذیه ورودی ها و سنسورهای متصل می تواند در صورت نیاز از طریق منبع داخلی ماژول (AS-Interface) یا از طریق یک منبع ولتاژ خارجی انجام شود. سوئیچینگ با استفاده از یک سوئیچ که در کنار ماژول قرار دارد انجام می شود. انتخاب منبع ورودی داخلی از طریق LED INT نشان داده می شود. وضعیت سوئیچینگ فعلی هر ورودی و خروجی با resp نشان داده می شود. LED داخل و خارج.
توجه داشته باشید: این دستگاه مجهز به مانیتورینگ ارتباطی است که خروجی ها را به حالت بدون انرژی سوئیچ می کند، زمانی که ارتباط AS-Interface با ماژول برای بیش از 40 میلی ثانیه وجود ندارد. بارگذاری بیش از حد منبع ورودی داخلی از طریق عملکرد “خطای محیطی” به اصلی AS-Interface گزارش می شود. ارتباط از طریق AS-Interface دست نخورده باقی می ماند.
ویژگی های ماژول محرک و عملگر Pepperl+Fuchs مدل VAA-4E-KE-ZE کد 191666
- مسکن با پایانه های قابل جابجایی، مکانیکی و رنگی
- نظارت بر ارتباطات
- ورودی سنسورهای 2 و 3 سیمه
- خروجی رله ایزوله
- جک آدرس دهی
- منبع قابل انتخاب برای سنسورها: خارجی یا از ماژول
- نمایش عملکرد برای اتوبوس، منبع سنسور داخلی، ورودی ها و خروجی ها
نشانگرها/وسایل عملیاتی
- LED FAULT نمایش خطا; LED قرمز
- قرمز: خطا یا آدرس ارتباط 0 است
- قرمز، چشمک زن: اضافه بار، منبع ورودی داخلی
- LED INT منبع ورودی داخلی فعال است. LED سبز
- ولتاژ LED PWR AS-Interface; LED سبز
- وضعیت سوئیچینگ LED IN (ورودی)؛ 4 LED زرد
- LED OUT وضعیت سوئیچینگ (خروجی)؛ 4 LED زرد
