توضیحات

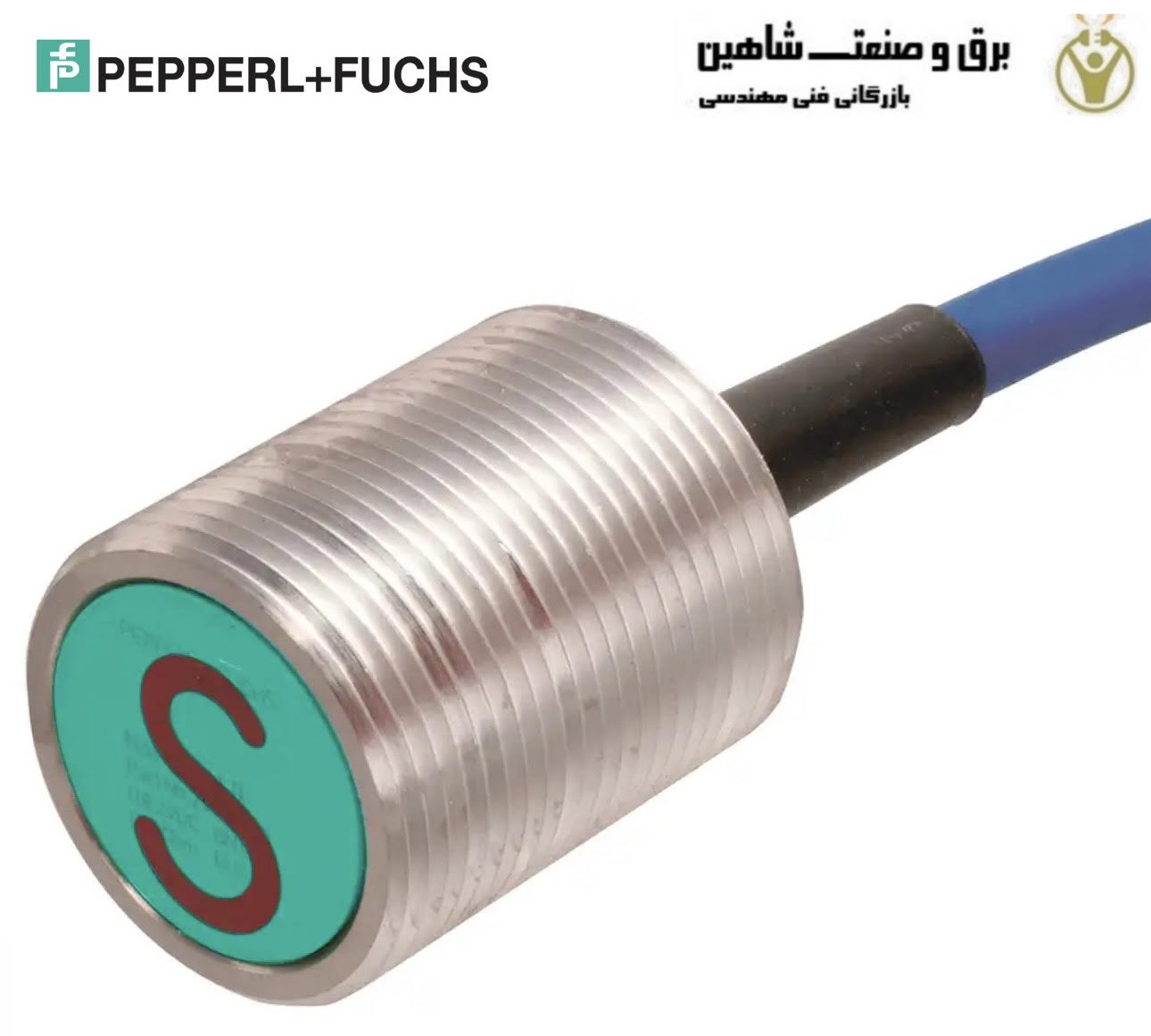

سنسور القایی pepperl+fuchs مدل NJ6-22-SN-G پپرل فوکس، یک دستگاه حسگر غیر تماسی است که با استفاده از القای الکترومغناطیسی، اشیاء فلزی را تشخیص می دهد. این حسگر نیازی به تماس فیزیکی با شیء هدف ندارد و همین امر آن را برای کاربردهای مختلف صنعتی مناسب می کند. این حسگرها یک میدان الکترومغناطیسی در اطراف سطح حسگر ایجاد می کنند و هنگامی که یک شیء فلزی وارد این میدان می شود، باعث تغییر در اندوکتانس حسگر شده و سیگنال تشخیص را فعال می کند. حسگرهای مجاورت القایی یک میدان مغناطیسی نوسانی با فرکانس بالا ایجاد می کنند. هنگامی که یک شیء فلزی نزدیک می شود، میدان مغناطیسی جریان های گردابی را در داخل شیء القا می کند. این جریان های گردابی، اندوکتانس حسگر را تغییر می دهند که سپس توسط قطعات الکترونیکی حسگر شناسایی شده و یک سیگنال خروجی را فعال می کنند. سنسور القایی NJ6-22-SN-G پپرل فوکس یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا
- 6 میلی متر توکار
- قابل استفاده تا SIL 3 مطابق با IEC 61508
- درجه حفاظت IP68
- تاییدیه های ATEX-/IECEx برای ناحیه 0/1/20/21 (Ex i)
- تاییدیه های ATEX-/IECEx برای ناحیه 2/22 (Ex ec/tc)
اطلاعات فنی سنسور القایی pepperl+fuchs مدل NJ6-22-SN-G پپرل فوکس
- عملکرد سوئیچینگ: معمولاً بسته (NC)
- نوع خروجی: NAMUR با عملکرد ایمنی
- فاصله عملیاتی اسمی sn: 6 میلیمتر
- نصب: توکار
- فاصله عملیاتی تضمین شده sa: 0 … 4.86 میلیمتر
- ضریب کاهش rAl: 0.4
- ضریب کاهش rCu: 0.3
- ضریب کاهش r304: 0.85
- ولتاژ نامی Uo: 8.2 ولت (Ri تقریباً 1 کیلو اهم)
- فرکانس سوئیچینگ f: 0 … 2000 هرتز
- مناسب برای فناوری 2:1: بله، با دیود محافظ قطب معکوس
- مصرف جریان
– صفحه اندازهگیری شناسایی نشد: ≥ 3 میلیآمپر
– صفحه اندازهگیری شناسایی شد: ≤ 1 میلیآمپر
سطح یکپارچگی ایمنی (SIL): SIL 3 - زمان ماموریت (TM): 20 آمپر
- پوشش تشخیصی (DC): 0٪
- نوع اتصال: کابل
- جنس بدنه: فولاد ضد زنگ (303/1.4305)
- صفحه حسگر: Valox (PBT)، سبز
- درجه حفاظت: IP68
- کابل
– قطر کابل: 6 میلیمتر ± 0.2 میلیمتر
– شعاع خمش: > 10 برابر کابل قطر
– جنس: سیلیکون
– سطح مقطع هسته: 0.75 میلیمتر مربع
– طول: 2 متر - ابعاد
– طول: 35 میلیمتر
– قطر: 28.3 میلیمتر
– اندازه رزوه: PG21
