توضیحات

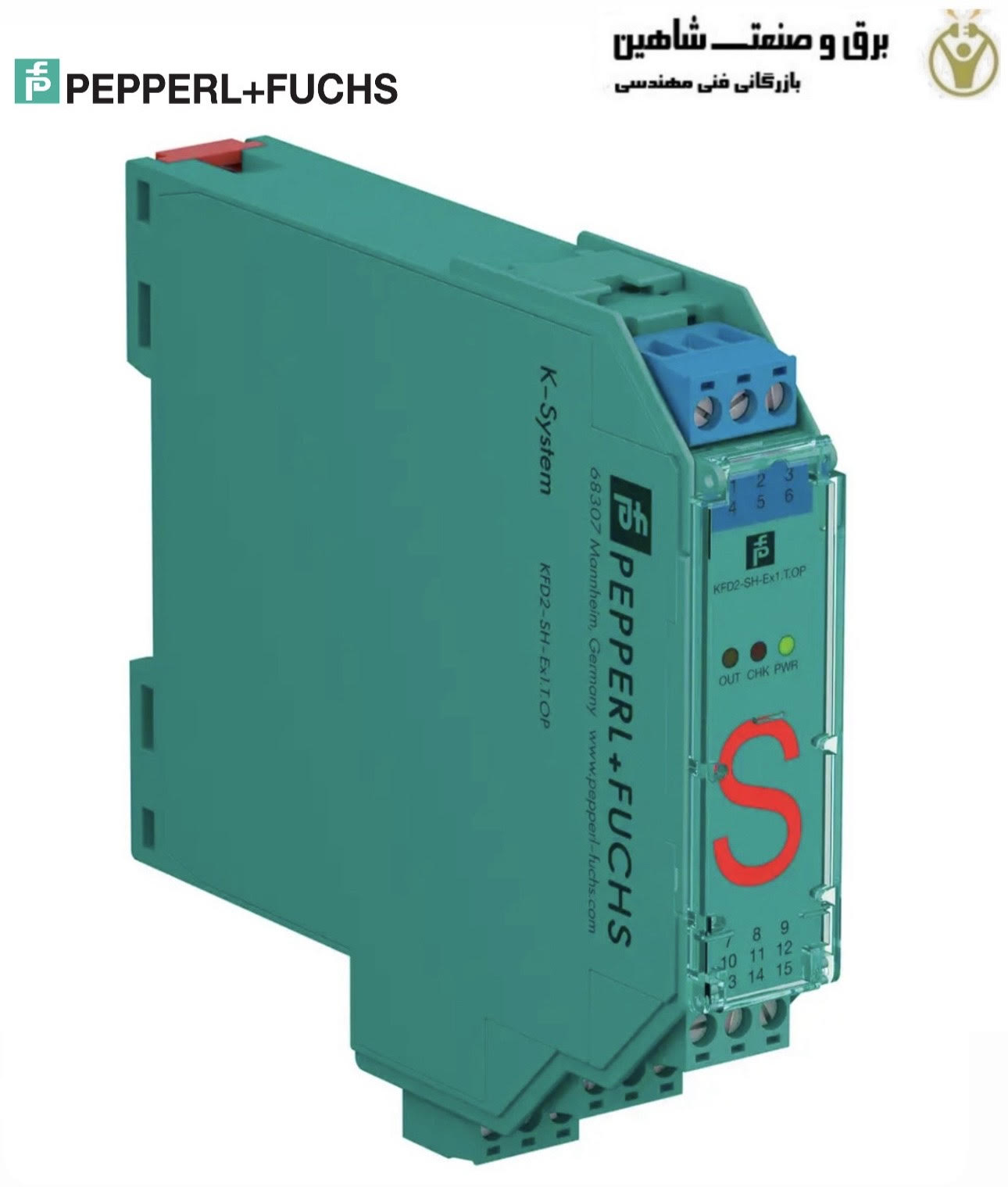

تقویت کننده سوئیچ Pepperl fuschs مدل KFD2-SH-Ex1، برای کاربردهای ایمنی ذاتی استفاده می شود. این دستگاه سیگنال های دیجیتال (سنسورهای مجاورت SN/S1N یا کنتاکت های خشک تأیید شده) را از یک منطقه خطرناک به یک منطقه امن منتقل می کند. ورودی یک خروجی ولتاژ فعال و یک خروجی کنتاکت رله را با یک کنتاکت NO کنترل می کند. برخلاف سنسور مجاورت سری SN/S1N، یک کنتاکت مکانیکی علاوه بر یک مقاومت ۱.۵ کیلو اهمی سری، نیاز به قرار دادن یک مقاومت ۱۰ کیلو اهمی در دو سر کنتاکت دارد. شرایط شکستگی سرب (LB) و اتصال کوتاه (SC) مدار کنترل به طور مداوم کنترل می شوند. در طول شرایط خطا، خروجی نشانگر خطا و خروجی های I و II از کار می افتند. برای کاربردهای ایمنی تا SIL3، خروجی I باید استفاده شود. برای کاربردهای ایمنی تا SIL2، خروجی I و خروجی II می توانند استفاده شوند.
ویژگی ها و مزایا
- مانع جداسازی 1 کانال
- منبع تغذیه 24 ولت DC (پاور ریل)
- ورودی برای کنتاکت های مکانیکی تایید شده یا سنسورهای SN/S1N
- خروجی تماس رله
- خروجی پیام خطا
- نظارت بر خطای خط
– تا SIL 3 مطابق با IEC/EN 61508
– تا PL d طبق EN/ISO 13849
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
مشخصات فنی تقویت کننده سوئیچ Pepperl fuschs مدل KFD2-SH-Ex1
- نوع سیگنال: ورودی باینری
- سطح یکپارچگی ایمنی (SIL): SIL 3
- تناسب سیستماتیک (SC): SC 3
- سطح عملکرد (PL): PL d
- اتصال: ریل برق یا پایانه های 22+، 23+، 24-
- ولتاژ نامی: 20 … 35 ولت DC
- ریپل: ≤ 10٪
- جریان نامی: ≤ 130 میلی آمپر
- اتلاف برق: 2.1 وات
- مصرف برق: حداکثر 2.3 وات
- سمت اتصال: سمت میدان
- اتصال: پایانه های 10+، 12-
- ولتاژ مدار باز / جریان اتصال کوتاه: تقریباً 8.4 ولت DC / تقریباً 11.7 میلی آمپر
- مقاومت خط: ≤ 50 Ω، در مناطق Ex، ظرفیت کابل و اندوکتانس باید در نظر گرفته شود.
- رله بدون برق: I < 2.1 mA و I > 5.9 mA
- رله پر انرژی: 2.8 mA < I < 5.3 mA
- تاخیر پاسخ: ≤ 1 ms
- سمت اتصال: سمت کنترل
- اتصال: خروجی I: پایانه های 13، 14; خروجی دوم: پایانه های 15، 21; خروجی III: پایانه های 16+، 17-
- خروجی I: رله، سیگنال
- بار تماس: 50 ولت AC/1 A/cos φ > 0.7; 24 ولت DC/1 بار مقاومتی
- عمر مکانیکی: 50 x 106 سیکل سوئیچینگ
- خروجی II: رله، سیگنال
- بار تماس: 50 ولت AC/1 A/cos φ > 0.7; 24 ولت DC/1 بار مقاومتی
- عمر مکانیکی: 50 x 106 سیکل سوئیچینگ
- خروجی III: خروجی الکترونیکی، غیرفعال، پیام خطا
- ولتاژ نامی: 10 … 30 ولت DC
- سطح سیگنال: 1-سیگنال: (L+) -2.5 V (7 میلی آمپر، مقاوم در برابر اتصال کوتاه) / 0-سیگنال: خروجی مسدود شده (جریان باقیمانده ≤ 10 µA)
- فرکانس سوئیچینگ: 5 هرتز
