توضیحات

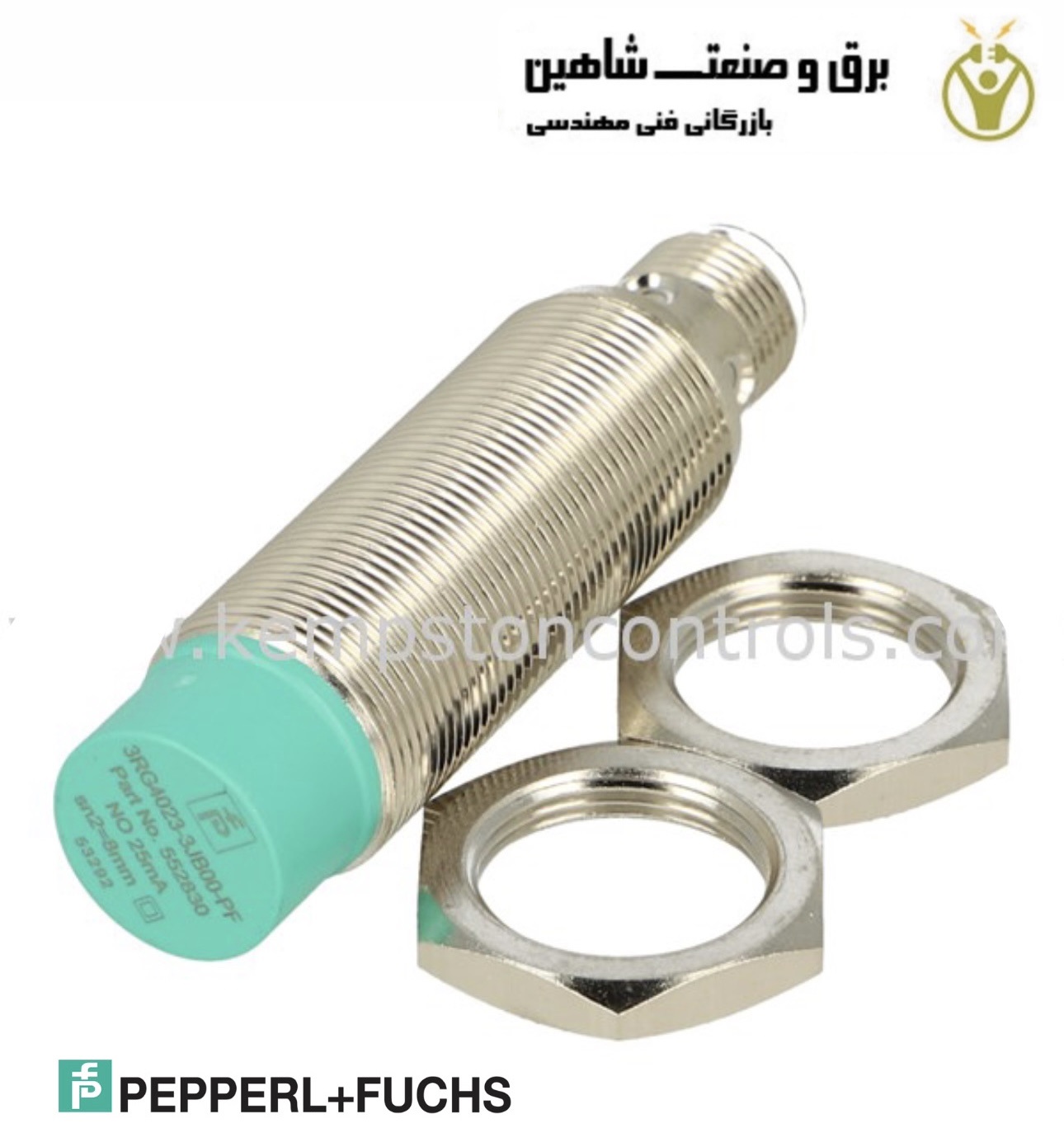

سوییچ القایی pepperl+fuchs مدل 3RG4023-3JB00-PF پپرل فوکس آشکارسازی است که یک کمیت فیزیکی را به سیگنال تبدیل می کند. با استفاده از فیلترهای مادون قرمز، انواع مختلفی برای مقاصد مختلف وجود دارد که همگی در مناطق مختلف مستقر هستند. حسگرهای مجاورت دستگاه هایی هستند که اشیاء مجاور را حتی اگر هیچ تماس فیزیکی بین سنسور و جسم مورد نظر وجود نداشته باشد، تشخیص می دهند. بیایید دریابیم که سنسور القایی چگونه کار می کند. تا زمانی که شی مورد نظر در یک مجاورت خاص باشد، آشکارساز سیگنالی را ارسال می کند. سنسورهای مجاورت همچنین با تبدیل اطلاعات مربوط به حرکت یا حضور یک جسم به سیگنال الکتریکی که به عنوان حسگر مجاورتی شناخته می شود، عمل می کنند. سوییچ القایی مدل 3RG4023-3JB00-PF از تجهیزات اتوماسیون صنعتی است.
اصل کار سوییچ القایی
حسگرهای خازنی و القایی قادرند وجود یک جسم را بدون تماس مستقیم با آن تشخیص دهند. در عین حال، کلیدهای القایی فقط به اجسام فلزی حساس هستند، در حالی که سوئیچ های خازنی قادر به تشخیص هر جسمی هستند که ثابت دی الکتریک آنها با هوا متفاوت است (به عنوان مثال، آب، چوب، فلز، پلاستیک و غیره). اصل عملکرد هر سنسور را جداگانه در نظر بگیرید.
عنصر اصلی یک سنسور القایی یک سلف است. به یک ژنراتور متصل است. یک ولتاژ الکتریکی متناوب در پایانه های آن باعث ایجاد میدان مغناطیسی متناوب می شود. خطوط میدان عمود بر جهت جریان در پیچ های سیم پیچ خواهد بود. در غیاب اجسام فلزی در نزدیکی سیم پیچ، خطوط میدان مغناطیسی از طریق هوا بسته می شوند. و دامنه نوسانات الکتریکی حداکثر خواهد بود.
اگر یک جسم فلزی به سیم پیچ نزدیکتر شود، بخش فزاینده ای از خطوط نیرو شروع به بسته شدن از طریق آن می کند. اندوکتانس سیم پیچ شروع به افزایش خواهد کرد. این فرآیند مشابه فرآیند درج هسته است. در این حالت، افزایش اندوکتانس منجر به کاهش دامنه و/یا فرکانس نوسانات خواهد شد. اگر چنین سیستمی مجهز به آشکارساز باشد، با تغییر دامنه سیگنال می توان وجود یک جسم فلزی، نزدیک شدن یا حذف آن را قضاوت کرد.
عملکرد سنسور خازنی همانطور که از نام آن پیداست بر اساس استفاده از کوپلینگ های خازنی است. خود سنسور در واقع یکی از صفحات یک خازن فضایی است. لایه دوم زمین است. دی الکتریک عمدتاً هوا است. از آنجایی که ثابت دی الکتریک هوا کوچک است، ظرفیت چنین خازنی کوچک است. اگر جسمی با مقدار بالاتر شروع به نزدیک شدن به سنسور کند، ظرفیت کل شروع به افزایش خواهد کرد.
مشخصات سوییچ القایی pepperl+fuchs مدل 3RG4023-3JB00-PF پپرل فوکس
- شماره قطعه سازنده 552830
- شماره مورد 3RG4023-3JB00-PF
- تولید کننده Pepperl Fuchs
- سری خانواده Pepperl Fuchs Inductive Proximity
- قطر 18 میلی متر
- نوع برق DC
- برد 8 میلی متر
- تعداد سیم 2
- ترکیب بدنه متالیک
- محدوده ولتاژ کاری 15-34 VDC
- ولتاژ اسمی 24 VDC
- نوع سنجش پایان
- نشانگر وضعیت بله
- حفاظت از اتصال کوتاه بله
- حفاظت از قطبیت معکوس بله
- حداکثر جریان بار 0.2 A
- وزن خالص 0.1367 پوند
- وزن ناخالص 0.1367 پوند
