ترانسفورماتور یکی از مهمترین تجهیزات در تابلو برق صنعتی است که نقش کلیدی در تبدیل ولتاژ و جریان الکتریکی ایفا میکند. این دستگاه حیاتی به ما امکان میدهد برق تولیدشده در نیروگاهها با ولتاژ مناسب به خانهها، محل کار و صنایع منتقل شود. اگر تا به حال از خود پرسیدهاید که چرا لامپهای شما بدون مشکل با ولتاژ استاندارد کار میکنند، پاسخ این سؤال در عملکرد دقیق ترانسفورماتور نهفته است. در این مقاله، نحوه عملکرد این دستگاه را بهطور کامل بررسی خواهیم کرد و اهمیت آن را در سیستمهای الکتریکی توضیح میدهیم.

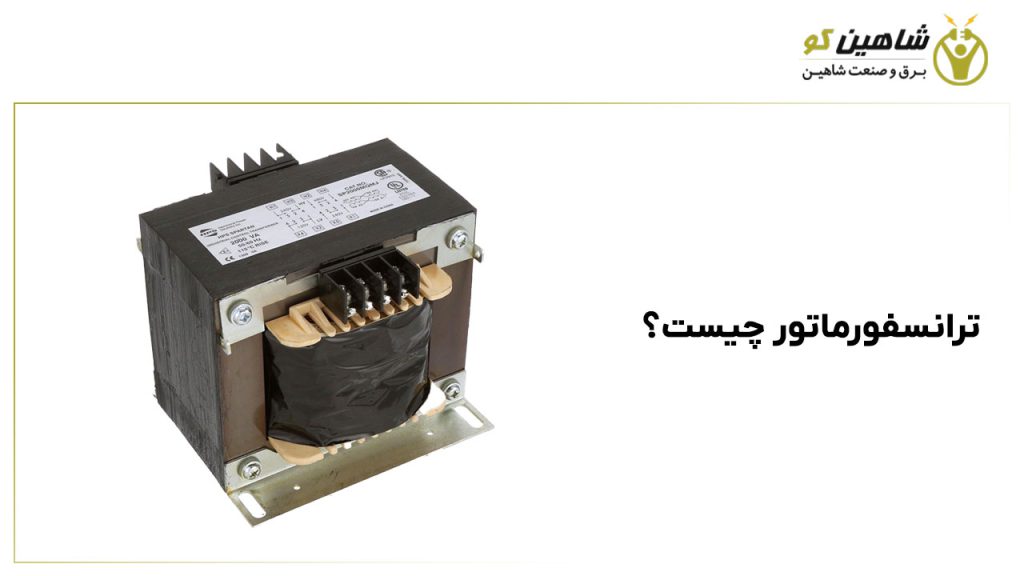

ترانسفورماتور چیست؟
ترانسفورماتور وسیلهای است که برای تغییر سطح ولتاژ در سیستمهای برق استفاده میشود. این دستگاه میتواند ولتاژ بالا را به ولتاژ پایینتر تبدیل کند و بالعکس. به عبارت ساده، وظیفه اصلی این دستگاه افزایش یا کاهش ولتاژ است تا انرژی الکتریکی بتواند به شکلی مناسب و ایمن انتقال پیدا کند. بدون وجود ترانسفورماتور، شبکههای برق قادر به انتقال انرژی از نیروگاهها به خانهها، کارخانهها و دیگر مصرفکنندگان نخواهند بود.
این دستگاهها در ابعاد و انواع مختلفی تولید میشود و بسته به نیاز و کاربرد میتواند طراحی و استفاده شود. برخی از این دستگاهها در مقیاسهای کوچک برای دستگاههای خانگی استفاده میشوند، در حالی که ترانسفورماتورهای بزرگتری در نیروگاهها و خطوط انتقال برق به کار میروند.
اجزای اصلی ترانسفورماتور
برای اینکه بهتر درک کنیم ترانسفورماتور چگونه کار میکند، ابتدا باید با اجزای اصلی آن آشنا شویم. هر وسیله از چند بخش کلیدی تشکیل شده است که در عملکرد آن نقش مهمی دارند.

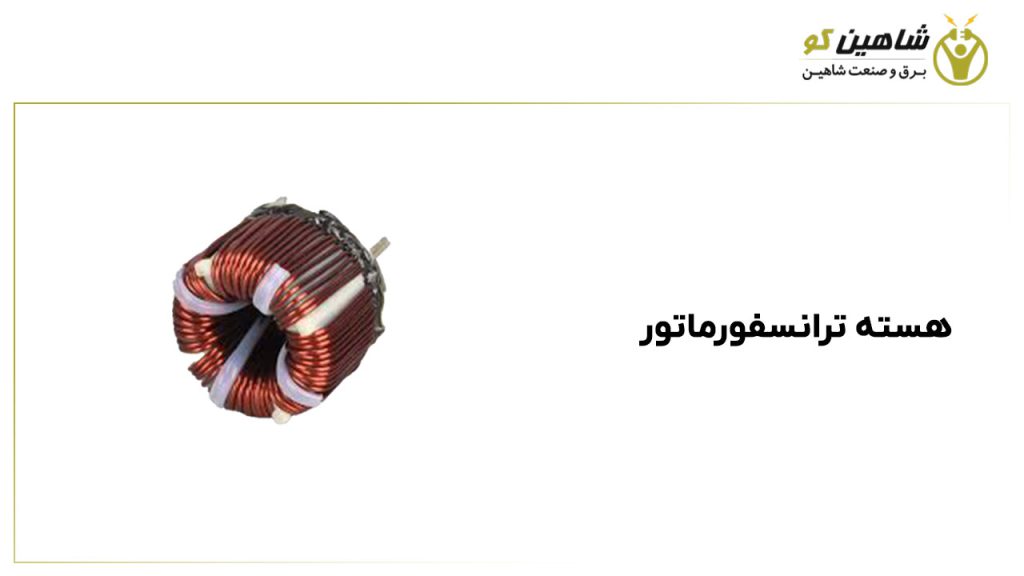

هسته ترانسفورماتور
هسته یکی از مهمترین بخشهای ترانسفورماتور است که وظیفه انتقال مغناطیسی بین سیمپیچها را بر عهده دارد. این قسمت معمولاً از مواد مغناطیسی مانند آهن یا فولاد ساخته میشود تا بتواند میدان مغناطیسی ایجاد شده توسط جریان الکتریکی را هدایت کند. این میدان مغناطیسی باعث انتقال انرژی بین سیمپیچ اولیه و ثانویه میشود.
سیمپیچ اولیه و ثانویه
در ترانسفورماتور، دو سیمپیچ اصلی به نامهای سیمپیچ اولیه و سیمپیچ ثانویه وجود دارد. سیمپیچ اولیه وظیفه دریافت برق ورودی را دارد و با استفاده از جریان الکتریکی، میدان مغناطیسی ایجاد میکند. سیمپیچ ثانویه این میدان مغناطیسی را دریافت کرده و ولتاژ خروجی را تولید میکند. تفاوت تعداد دورهای این دو سیمپیچ تعیین میکند که ولتاژ خروجی بالاتر یا پایینتر از ولتاژ ورودی باشد.
روغن ترانسفورماتور
روغن در ترانسفورماتورهای بزرگ به عنوان یک عایق و خنککننده عمل میکند. این روغنها به هسته و سیمپیچها کمک میکنند تا دمای آنها در محدوده مناسب باقی بماند و عملکرد ترانسفورماتور تحت تاثیر حرارت بالا قرار نگیرد.
نحوه کار ترانسفورماتور
حالا که با اجزای اصلی ترانسفورماتور آشنا شدیم، بیایید ببینیم که این دستگاه چگونه کار میکند. اصل کار این دستگاه بر پایه القای الکترومغناطیسی است. وقتی جریان الکتریکی از سیمپیچ اولیه عبور میکند، یک میدان مغناطیسی متغیر ایجاد میشود. این میدان مغناطیسی از طریق هسته به سیمپیچ ثانویه منتقل میشود و باعث القای جریان الکتریکی در سیمپیچ ثانویه میشود. به این ترتیب، انرژی الکتریکی از سیمپیچ اولیه به ثانویه منتقل میشود و ولتاژ بر اساس تعداد دورهای سیمپیچها تغییر میکند. این فرآیند ارتباط نزدیکی با رابطه ولتاژ و جریان در علوم برق دارد و میتواند به درک بهتر اصول کاری ترانسفورماتور کمک کند.
افزایش و کاهش ولتاژ
ترانسفورماتورها معمولاً برای دو منظور اصلی استفاده میشوند: افزایش ولتاژ و کاهش ولتاژ. اگر تعداد دورهای سیمپیچ ثانویه بیشتر از سیمپیچ اولیه باشد، ترانسفورماتور ولتاژ را افزایش میدهد. به این نوع، ترانسفورماتور افزاینده گفته میشود. برعکس، اگر تعداد دورهای سیمپیچ ثانویه کمتر از سیمپیچ اولیه باشد، ولتاژ کاهش مییابد و به آن ترانسفورماتور کاهنده گفته میشود. این ویژگی باعث میشود که برق در خطوط انتقال با ولتاژ بالا انتقال داده شده و سپس در نقاط مصرف به ولتاژ پایینتر تبدیل شود.
انواع ترانسفورماتور
ترانسفورماتورها در انواع مختلفی طراحی و تولید میشوند که هر کدام ویژگیها و کاربردهای خاص خود را دارند. بسته به نوع استفاده، میتوانید نوع مناسبی از ترانسفورماتور را انتخاب کنید. در ادامه به بررسی مهمترین انواع ترانسفورماتور میپردازیم.

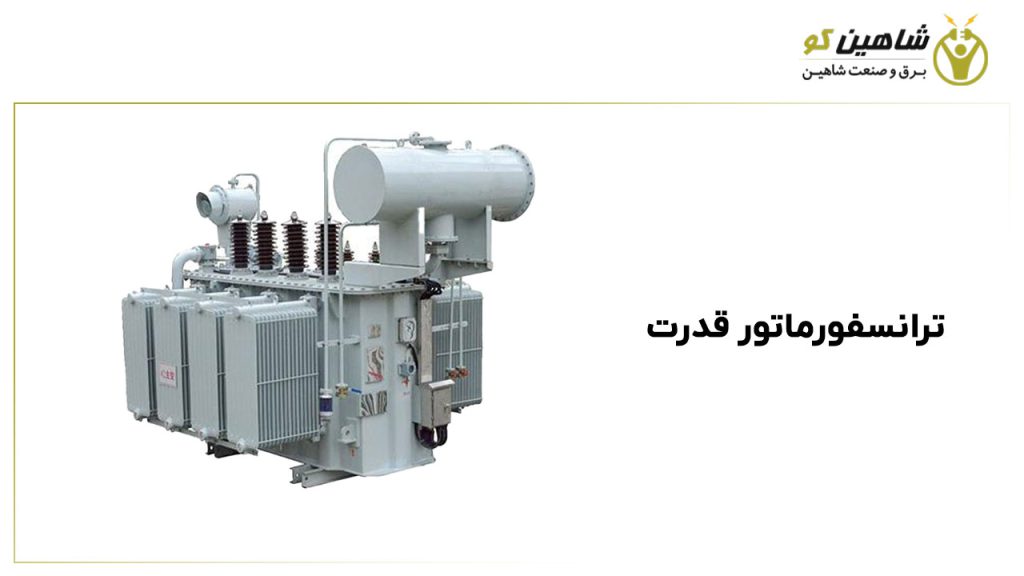

ترانسفورماتور قدرت
ترانسفورماتورهای قدرت در شبکههای برق استفاده میشوند و وظیفه دارند که ولتاژ را برای انتقال برق از نیروگاهها به نقاط مختلف کشور افزایش دهند. این ترانسفورماتورها معمولاً در ایستگاههای برق قرار دارند و قادر به تبدیل ولتاژ به هزاران ولت هستند.
ترانسفورماتورهای قدرت معمولاً دارای هستههای بزرگتر و قویتری هستند تا بتوانند مقدار زیادی برق را با کمترین تلفات در کنار وجود رلهها در تابلو برق، انتقال دهند. اگر به دنبال اطلاعات بیشتر درباره خرید یا استفاده از ترانسفورماتورهای قدرت هستید، با شماره 02186095707 تماس بگیرید و از مشاوره ما بهرهمند شوید.
ترانسفورماتور توزیع
این دستگاههای توزیع وظیفه کاهش ولتاژ برای مصرفکنندگان نهایی را بر عهده دارند. این ترانسفورماتورها برق را از خطوط انتقال دریافت کرده و ولتاژ را به سطح مناسب برای خانهها، کارخانهها و ادارات کاهش میدهند. ترانسفورماتورهای توزیع معمولاً در نزدیکی مناطق مسکونی نصب میشوند و عملکرد پایدار و قابل اعتمادی دارند.

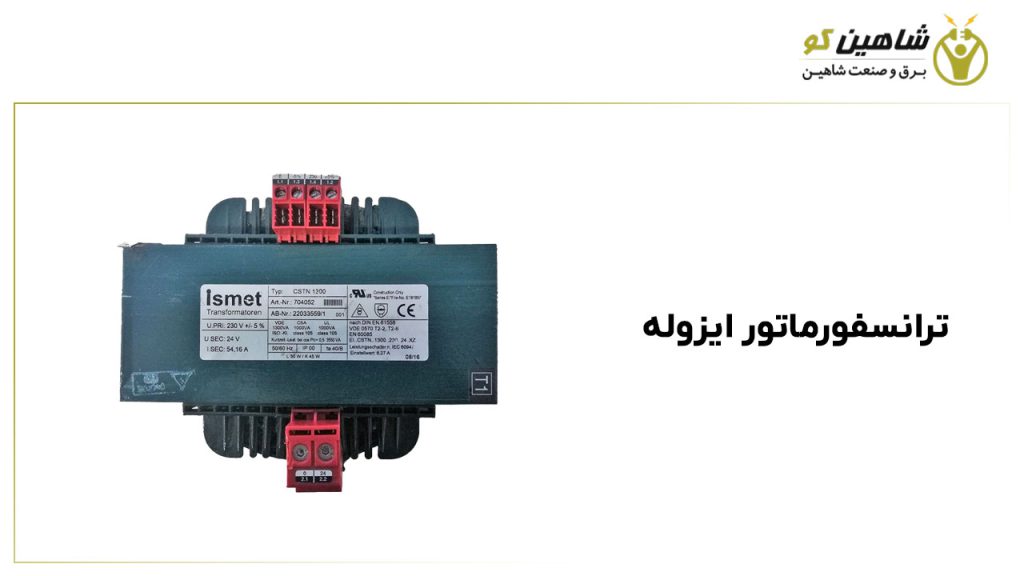

ترانسفورماتور ایزوله
ترانسفورماتورهای ایزوله به منظور جدا کردن دو مدار الکتریکی از هم استفاده میشوند. این نوع دستگاهها برای حفاظت از مدارها و دستگاههای حساس الکترونیکی در کنار ابزاری به نام بی متال مورد استفاده قرار میگیرد. در واقع، این ترانسفورماتورها با ایزوله کردن مدارها، از بروز مشکلات ناشی از نوسانات ولتاژ جلوگیری میکنند.

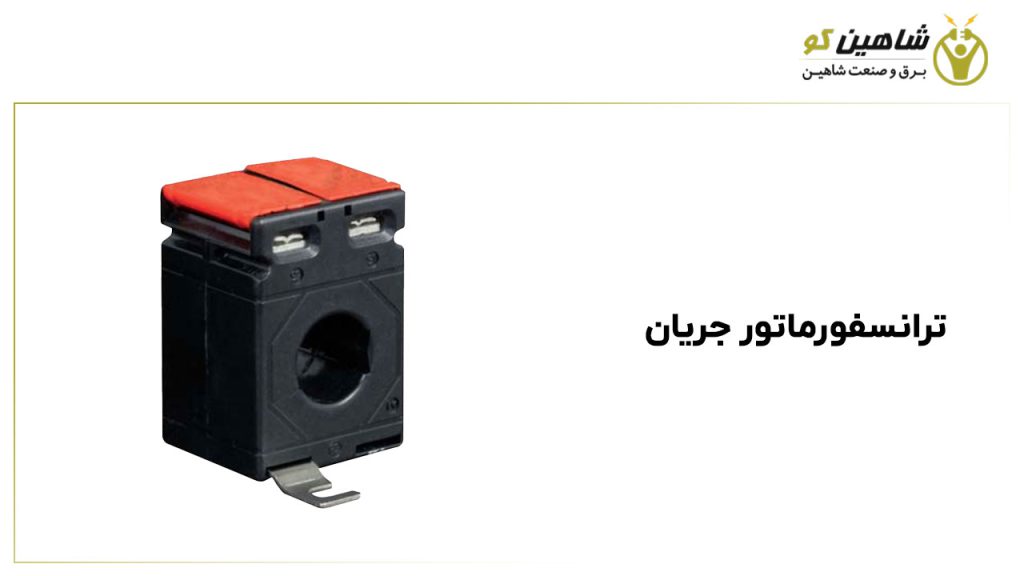

ترانسفورماتور جریان
ترانسفورماتورهای جریان برای اندازهگیری جریانهای بالا در سیستمهای برق استفاده میشوند. این دستگاهها جریان بالا را به جریانهای کوچکتری تبدیل میکنند که قابل اندازهگیری با دستگاههای معمولی باشند. ترانسفورماتورهای جریان عمدتاً در سیستمهای کنترلی و اندازهگیری جریان برق مورد استفاده قرار میگیرند. از جمله برندهای مطرح ساخت این نوع ترانسفورماتورها برند اشنایدر میباشد. که سابقه طولانی و درخشانی در ساخت و طراحی این نوع دستگاهها دارد.
مزایای استفاده از ترانسفورماتور
استفاده از این دستگاهها در سیستمهای برق و الکترونیکی مزایای زیادی دارد. یکی از مهمترین مزایا، افزایش کارایی و کاهش تلفات انرژی است. با استفاده از اینها، میتوان برق را در مسافتهای طولانیتر با تلفات کمتر انتقال داد. این دستگاهها همچنین به افزایش ایمنی سیستمهای برق به عنوان وسایل حفاظتی در برق کمک میکنند، چرا که ولتاژ را به سطحی که برای مصرفکنندگان ایمن است، کاهش میدهند.
همچنین، ترانسفورماتورها در صنعت و تجارت نیز نقش مهمی دارند. از تولید و انتقال برق گرفته تا تجهیزات الکترونیکی و مخابراتی، بدون وجود این دستگاه بسیاری از فرآیندها غیرممکن یا بسیار پیچیده میشد. ابزار دیگری که اهمیت زیادی داره و به عنوان یکی از مهم ترین تجهیزات برقی میباشد، کنتاکتور در تابلو برق است. وسیله ای بشدت مهم در هر جایی که برق و تجهیزات مرتبط به آن وجود دارد.
نکات مهم در خرید ترانسفورماتور
هنگام خرید ترانسفورماتور، باید به چند نکته کلیدی توجه کنید تا مطمئن شوید که محصول مناسبی را انتخاب میکنید.
1. ولتاژ ورودی و خروجی
یکی از اولین نکاتی که باید در نظر بگیرید، ولتاژ ورودی و خروجی مورد نیاز شماست. بسته به نوع استفاده و سیستم برق، ممکن است به ترانسفورماتوری با ولتاژ خاص نیاز داشته باشید.
2. نوع کاربرد
همچنین باید بدانید که برای چه منظوری این دستگاه را میخواهید. آیا به ترانسفورماتور برای مصرف خانگی نیاز دارید یا برای استفاده صنعتی؟ این موضوع تعیین میکند که چه نوع از این دستگاه مناسب شماست.
3. اندازه و وزن
بسته به جایی که قصد نصبشان را دارید، باید به اندازه و وزن آن نیز توجه کنید. ترانسفورماتورهای بزرگ معمولاً نیاز به فضای بیشتری دارند و در مکانهای خاصی نصب میشوند.
4. برند و کیفیت
کیفیت ساخت و برند ترانسفورماتور نیز نقش بسیار مهمی در طول عمر و عملکرد آن دارد. برندهای معتبر نظیر زیمنس معمولاً محصولات باکیفیتتری ارائه میدهند که طول عمر بالاتری دارند.
نتیجهگیری
ترانسفورماتور یکی از اجزای کلیدی سیستمهای برق است که در افزایش یا کاهش ولتاژ و انتقال انرژی نقش مهمی دارد. با شناخت بهتر اجزا و نحوه کارکرد این دستگاه، میتوانید از آن در کاربردهای مختلف صنعتی و خانگی بهرهبرداری کنید. اگر به دنبال مشاوره در خرید یا استفاده از این دستگاه هستید، میتوانید با شماره 02186095707 تماس بگیرید و از کارشناسان ما راهنمایی بگیرید.
اگر سوال یا تجربهای در مورد کارکرد یا خرید ترانسفورماتور دارید، در قسمت نظرات با ما به اشتراک بگذارید.
