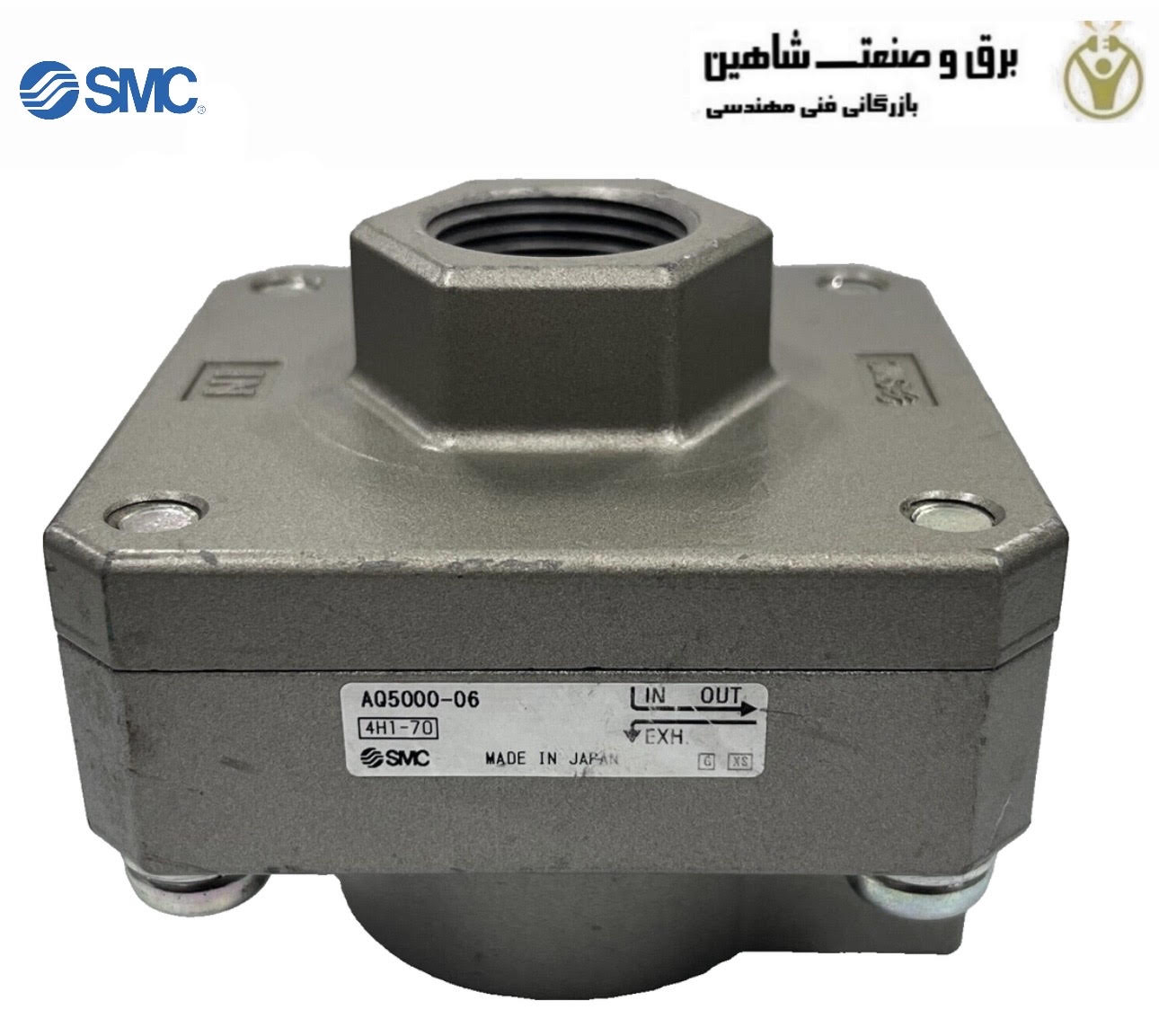

شیر تخلیه سریع AQ5000-06

توضیحات

شیر تخلیه سریع SMC مدل AQ5000-06 ، یک شیر تخلیه سریع پنوماتیک (Quick Exhaust Valve) از سری AQ است که برای تخلیه سریع هوای فشرده از مدار پنوماتیک در تجهیزات اتوماسیون صنعتی طراحی شده است. این مدل در سایز AQ5000 قرار دارد و با اتصال 3/4 اینچ عرضه می‌ شود. ساختار داخلی آن Diaphragm Type است و نسخه بدون پسوند، مدل استاندارد با محدوده دمای محیط و سیال 5- تا 60+ درجه سانتی‌گراد محسوب می‌ شود.

سری AQ توسط SMC با تمرکز بر سرعت تخلیه بالا، ظرفیت جریان زیاد و ساختار نسبتاً فشرده طراحی شده است. در مدل AQ5000-06، ضریب هدایت صوتی در مسیر ورودی به خروجی 27 dm³/(s·bar) و در مسیر خروجی به اگزوز 36 dm³/(s·bar) اعلام شده است.

شیرهای Quick Exhaust در مدارهای پنوماتیک برای آن استفاده می‌شوند که هوای محبوس در سمت عملگر، به‌جای عبور مجدد از مسیر طولانی شیر کنترل، مستقیماً و با مقاومت کمتر به اتمسفر تخلیه شود.

کاربردهای شیر تخلیه سریع SMC مدل AQ5000-06

• افزایش سرعت تخلیه هوای عملگرهای پنوماتیک
• مدارهای دارای سیلندر پنوماتیک
• تجهیزات اتوماسیون صنعتی
• ماشین‌ آلات مونتاژ
• سیستم‌ های جابه‌ جایی و مکانیزم‌ های پنوماتیک
• مدارهایی که حجم هوای محبوس در سمت عملگر زیاد است
• کاربردهایی که کاهش زمان تخلیه اهمیت دارد

جزئیات فنی محصول

• سری: AQ Series
• نوع محصول: شیر تخلیه سریع
• نوع ساختار: دیافراگم
• سایز بدنه: 5
• سایز پورت: 3/4 اینچ
• رزوه مدل استاندارد: Rc
• سیال کاری: Air
• فشار تست: 1.5 MPa
• حداکثر فشار کاری: 1 MPa
• حداقل فشار کاری: 0.05 MPa
• دمای محیط و سیال: 5- تا 60+ °C، بدون یخ‌ زدگی
• ضریب هدایت صوتی IN→OUT: 27 dm³/(s·bar)
• ضریب هدایت صوتی OUT→EXH: 36 dm³/(s·bar)
• دبی محاسبه‌ شده IN→OUT: 7624 L/min (ANR)
• دبی محاسبه‌ شده OUT→EXH: 9458 L/min (ANR)
