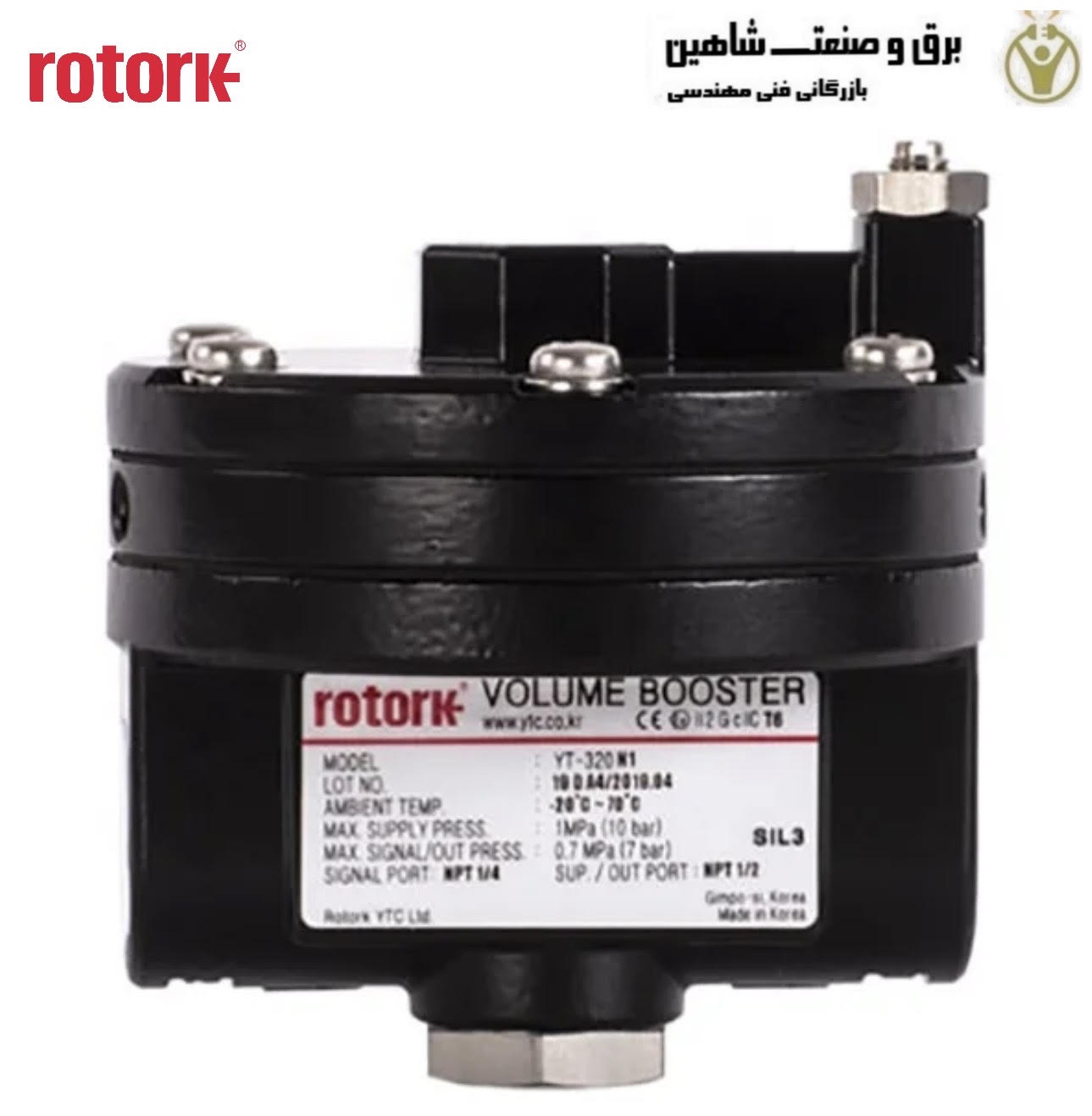

ولوم بوستر YT-320P1

توضیحات

ولوم بوستر YTC برند Rotork مدل YT-320P1 ، یک رله تقویت‌ کننده حجم پنوماتیکی (Volume Booster Relay) از خانواده YTC YT-320 است که برای استفاده در تجهیزات اتوماسیون صنعتی و مدارهای شیرهای کنترلی پنوماتیک طراحی شده است. این تجهیز سیگنال خروجی پوزیشنر را دریافت کرده و با استفاده از هوای تغذیه، ظرفیت عبور جریان هوا به سمت عملگر را افزایش می‌ دهد تا زمان پاسخ و تنظیم شیر کاهش پیدا کند.

در مدل YT-320P1، اتصالات تغذیه و خروجی از نوع Rc 1/2 و اتصال سیگنال Rc 1/4 است. بدنه از آلیاژ آلومینیوم ساخته شده و فشار تغذیه حداکثری 1 MPa (10 bar) و فشار حداکثری سیگنال/خروجی 0.7 MPa (7 bar) اعلام شده است.

در یک شیر کنترلی پنوماتیک، پوزیشنر بر اساس فرمان کنترلی، فشار هوای موردنیاز عملگر را تنظیم می‌ کند. در عملگرهای بزرگ یا سیستم‌ هایی که حجم هوای قابل‌ توجهی باید جابه‌ جا شود، ظرفیت عبور هوای پوزیشنر می‌ تواند روی سرعت حرکت شیر اثر بگذارد.

YT-320P1 با قرار گرفتن در مسیر پنوماتیکی، امکان عبور جریان هوای بیشتری را فراهم می‌ کند. در نتیجه، هوای موردنیاز عملگر می‌ تواند با سرعت بیشتری تأمین یا تخلیه شود. Rotork عملکرد سری YT-320 را برای کاهش زمان پاسخ‌ دهی و تنظیم شیر کنترلی توضیح می‌ دهد.

کاربردهای ولوم بوستر Rotork

• شیرهای کنترلی پنوماتیک
• عملگرهای پنوماتیکی با حجم هوای بالا
• سیستم‌ های کنترل فرآیندی
• صنایع نفت و گاز
• واحدهای پتروشیمی و شیمیایی
• نیروگاه‌ ها
• تأسیسات آب و فاضلاب
• ماشین‌ آلات و تجهیزات صنعتی دارای Control Valve

جزئیات فنی ولوم بوستر YT-320P1

• سری: YT-320
• نوع تجهیز: رله تقویت کننده صدا
• کاربرد: تقویت جریان هوای مدار عملگر پنوماتیکی
• نسبت فشار سیگنال/خروجی: 1:1
• حداکثر فشار سیگنال/خروجی: 0.7 MPa / 7 bar
• اتصال منبع / خروجی: Rc 1/2
• اتصال سیگنال: Rc 1/4
• جنس بدنه: آلیاژ آلومینیوم
• فیلتر داخلی: 100 Mesh Screen
• محدوده دمای مدل P1: 20- تا 70+ °C
• کاربرد اصلی: شیرهای کنترلی پنوماتیک
• برند خانواده: YTC
