توضیحات

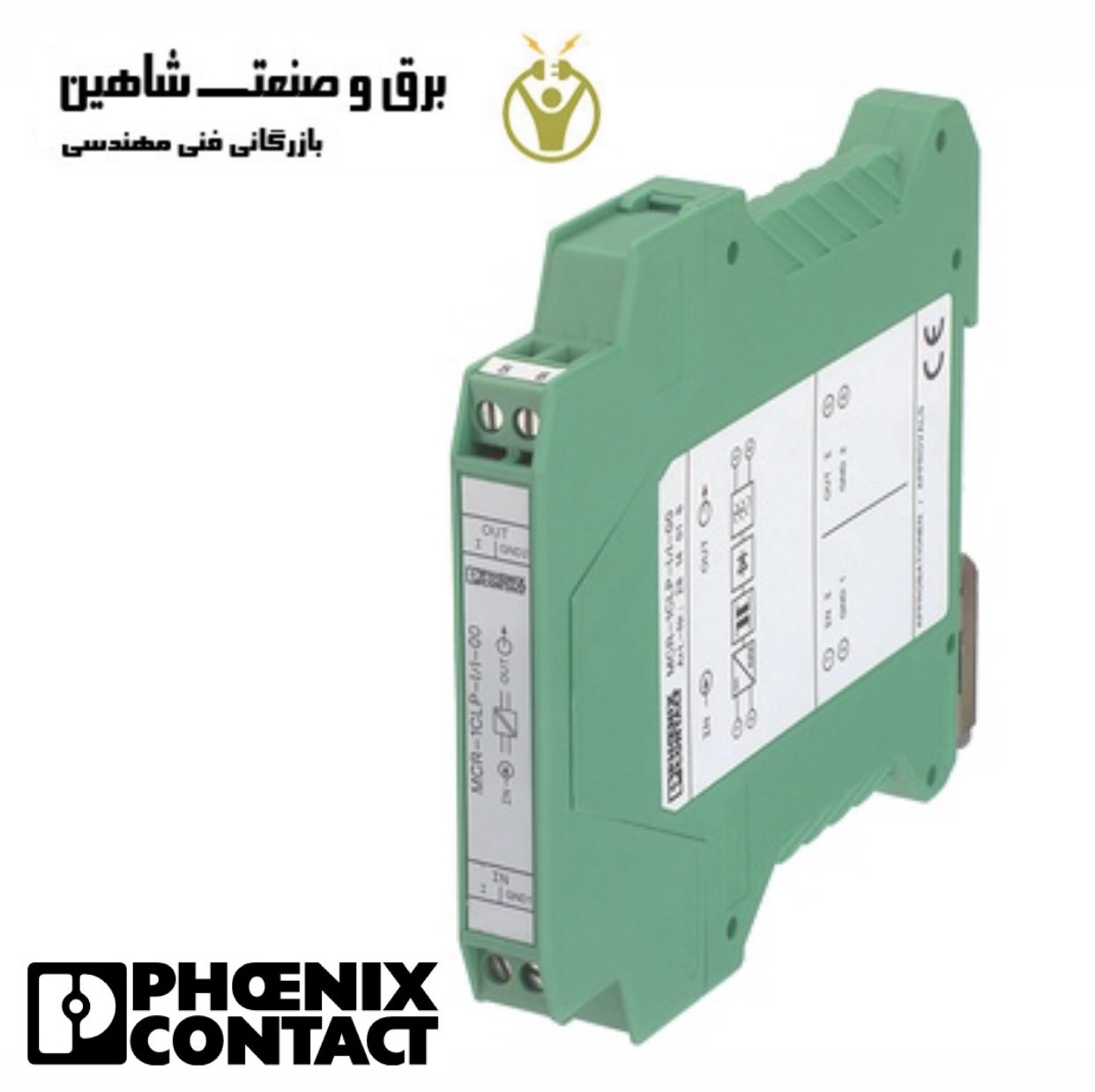

ایزولاتور و کاندیشنر Phoenix مدل MCR-2CLP-I-I-00 فونیکس یک جداساز حلقه جریان غیرفعال 0 20 میلی آمپر یا 4 جدا کننده جریان 20 میلی آمپر است. این دستگاه برای جداسازی سیگنال دستگاه آنالوگ 4 20 میلی آمپری از یک ابزار میدانی به یک قطعه تجهیزات اتاق کنترل، مانند یک فلومتر به یک PLC طراحی شده است. هر نشانگر نیاز به نصب یک جداساز مجهز به حلقه، این است که تجهیزات میدانی به صورت محلی با یک مولتی متر کار می کنند، اما وقتی به اتاق کنترل متصل می شوند، قرائت نادرست است. دلیل این خطا به احتمال زیاد این است که زمین در ابزار میدانی در پتانسیل متفاوتی با زمین در اتاق کنترل قرار دارد که سپس باعث خطای حلقه زمین می شود. نصب یک جداساز اثر حلقه زمین را حذف می کند و خروجی را شناور می کند که سپس می تواند به تجهیزات اتاق کنترل که دارای زمین متفاوتی است متصل شود. تمرین خوبی است که همیشه از تجهیزات تهویه سیگنال ایزوله استفاده کنید.
جداساز MCR-2CLP-I-I-00 یکی از تجهیزات ابزار دقیق است.
ایزولاتور و کاندیشنر Phoenix مدل MCR-2CLP-I-I-00 فونیکس چطور کار می کند؟
جداسازهای دارای منبع تغذیه زمانی ضروری هستند که یک خروجی 4/20 میلی آمپر ایزوله اضافی در مناطقی که برق در دسترس نیست مورد نیاز است. برق یک جداکننده با منبع تغذیه حلقه ای توسط جریان ورودی 4/20 میلی آمپر آن تامین می شود. این امکان استفاده از یک حلقه 4/20 میلی آمپر موجود را برای ارائه خروجی 4/20 میلی آمپری ایزوله دیگر از طریق یک جداساز دارای حلقه می دهد.
ایزولاتور با منبع تغذیه حلقه اساساً یک ترانسفورماتور با شیر مرکزی است که دارای جریان ورودی 4/20 میلی آمپر است که از شیر مرکزی آن در اصلی جریان دارد. یک مدار نوسانگر به طور متناوب جریان را از هر نیمه اصلی سوئیچ می کند. این جریان متناوب باعث ایجاد جریان در ثانویه ترانسفورماتور می شود. ولتاژ خروجی ثانویه اصلاح و فیلتر می شود. نسبت چرخش در ترانسفورماتور با اندکی کاهش طراحی شده است، بنابراین جریان خروجی از ثانویه کمی بیشتر از جریان ورودی است.
یک نسخه پیچیده تر از یک جداساز با نیروی حلقه، اساساً همان مدار ترانسفورماتور را دارد، اما مداری دارد که جریان ورودی به واحد را نظارت می کند. مدار این داده ها را از طریق مدار جداسازی دیگری به سمت ثانویه واحد منتقل می کند. این مدار جریان خروجی از ایزولاتور را کنترل می کند بنابراین دقیقاً با جریان ورودی مطابقت دارد. این مدار کنترلی جداکنندهی حلقهای را درست و خطی میکند.
MCR-2CLP-I-I-00 را می توان در هر جایی در یک حلقه 4/20 میلی آمپر موجود متصل کرد. به صورت تک کاناله یا دو کاناله موجود است.
