توضیحات

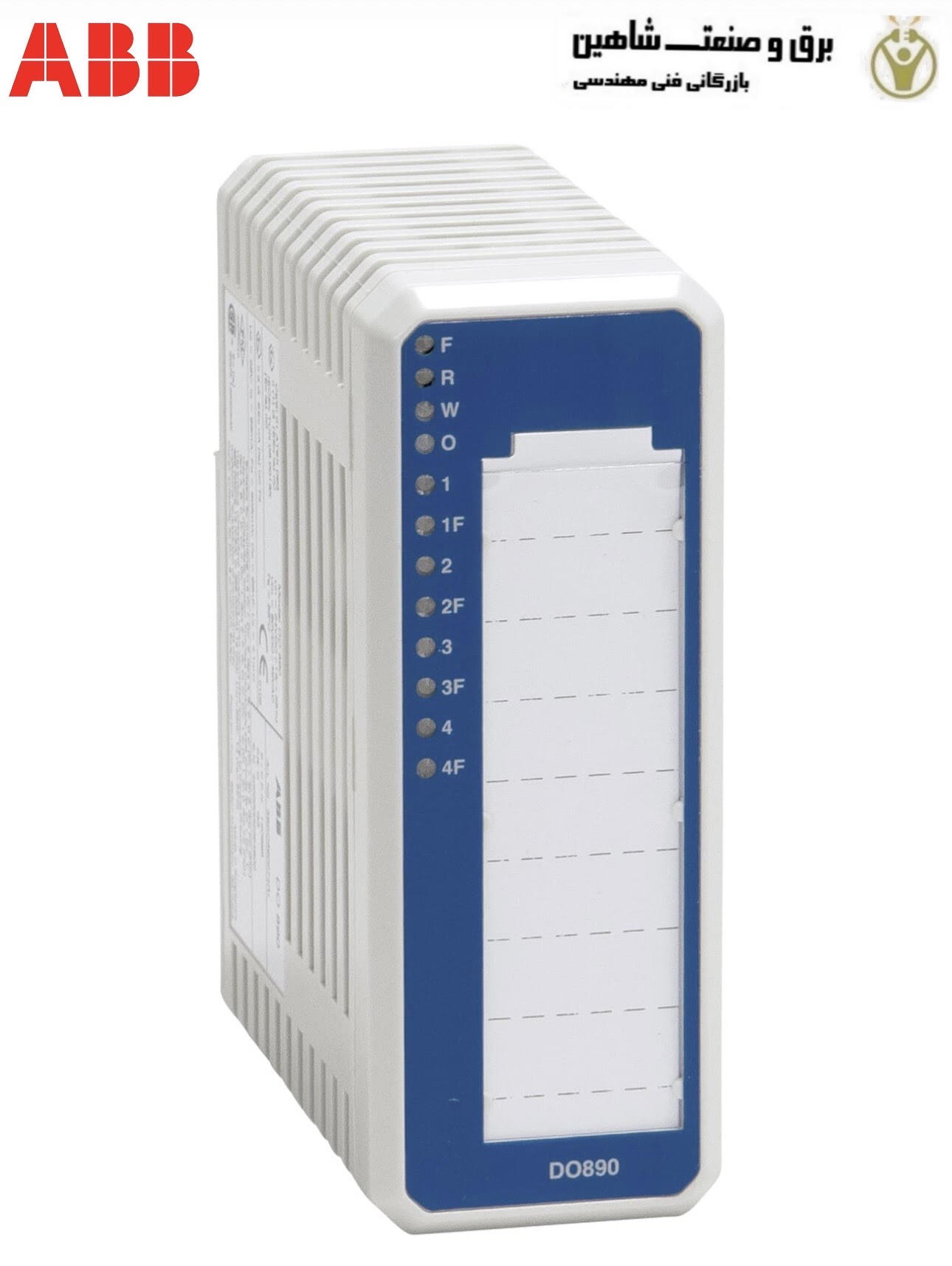

ماژول خروجی دیجیتال ای بی بی ABB مدل 3BSC690074R1، بخشی از ماژول ورودی/خروجی سیستم کنترل ABB است. تعداد کانال ها 4 است. در هر کانال، اجزای حفاظتی ایمنی ذاتی برای اتصال به تجهیزات پردازش در مناطق خطرناک بدون نیاز به دستگاه های خارجی اضافی وجود دارد. هر کانال می تواند جریان اسمی 40 میلی آمپر را به یک بار میدانی 300 اهمی مانند یک شیر برقی دارای گواهینامه Ex، واحد آژیر هشدار یا لامپ نشانگر هدایت کند.
تشخیص اتصال باز و اتصال کوتاه را می توان برای هر کانال پیکربندی کرد. هر چهار کانال بین کانال ها و از ModuleBus و منبع تغذیه، ایزوله گالوانیکی هستند. برق به طبقات خروجی از 24 ولت روی اتصالات منبع تغذیه تبدیل می شود. واحد خاتمه ماژول TU890 و TU891 می توانند با این ماژول مورد استفاده قرار گیرند و اتصال دو سیمه به دستگاه های فرآیند را بدون ترمینال های اضافی امکان پذیر می کنند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های ماژول خروجی دیجیتال ای بی بی ABB مدل 3BSC690074R1 کد DO890
- TU890 برای کاربردهای Ex و TU891 برای کاربردهای غیر Ex.
- ۴ کانال برای خروجی های دیجیتال ۱۱ ولت، ۴۰ میلی آمپر.
- تمام کانال ها کاملاً ایزوله هستند.
- برق برای راه اندازی شیرهای برقی دارای گواهی Ex و آژیر هشدار.
- نشانگرهای خروجی و وضعیت خطا برای هر کانال.
داده های فنی
- نوع: خروجی دیجیتال
- مشخصات سیگنال: 11 ولت، 40 میلی آمپر
- تعداد کانال ها: 4
- نوع سیگنال: درایور سلونوئیدی
- افزونگی: خیر
- یکپارچگی بالا: خیر
- ایمنی ذاتی: بله
- مکانیک: S800
- ایزولاسیون به صورت جداگانه: ایزوله، کانال به کانال و به زمین مشترک مدار
- بار خروجی: 100 – 5000 اهم
- محدودیت جریان: خروجی محدود شده با جریان اتصال کوتاه
- ولتاژ عایق نامی: 50 ولت
- ولتاژ تست دی الکتریک: 500 ولت متناوب
- مصرف برق: 4.4 وات
- مصرف جریان +5 ولت ماژول باس: نوع 80 میلی آمپر، حداکثر <150 میلی آمپر
- مصرف جریان +24 ولت خارجی: نوع 250 میلی آمپر، حداکثر <360 میلی آمپر
