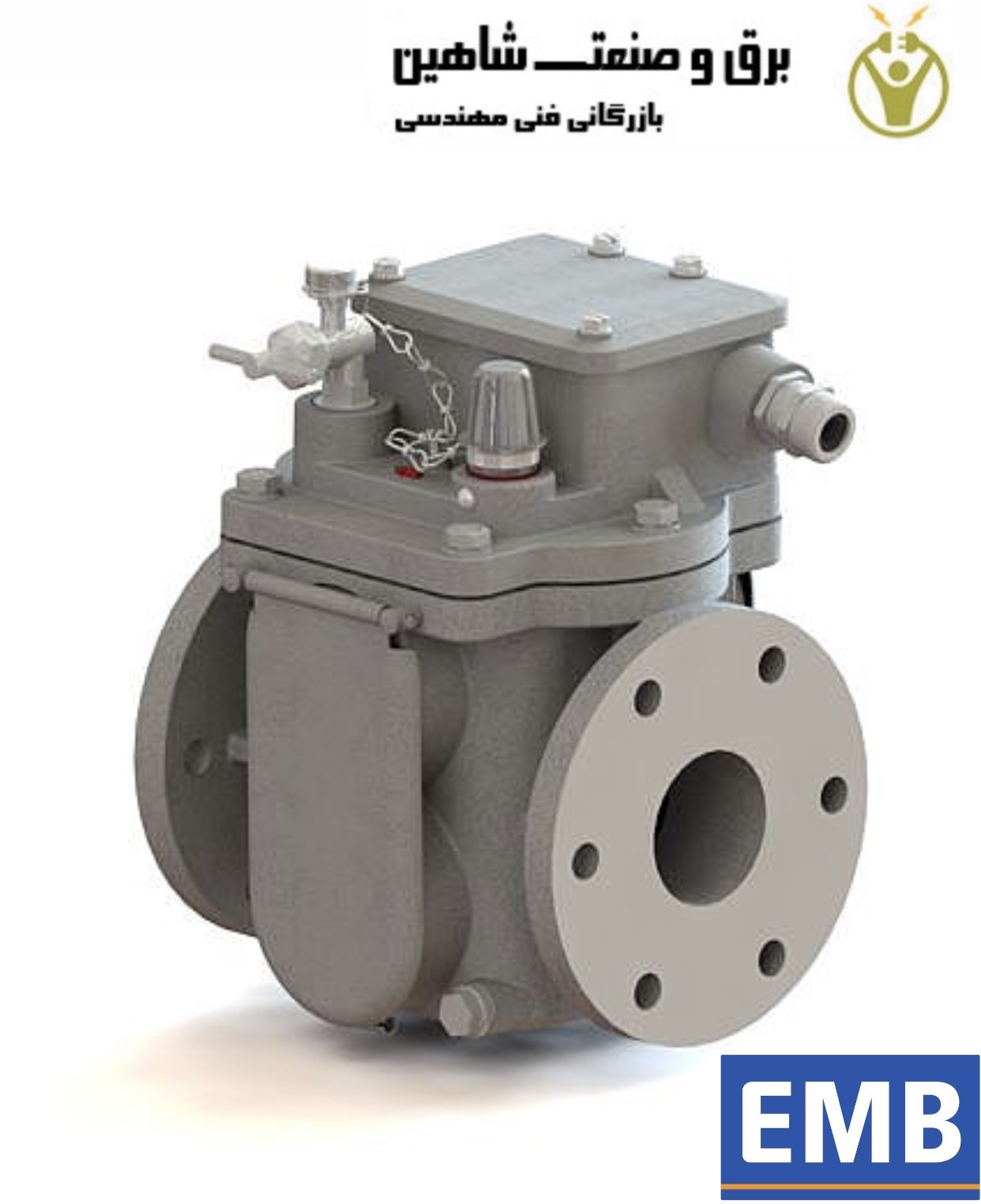

رله بوخلتز یا رله پارگی کیسه هوا emb online مدل BF50/10 یک وسیله ایمنی است که بر روی (برخی) ترانسفورماتورها و راکتورهای قدرت پر شده با روغن نصب شده و مجهز به مخزن روغن بالای سر خارجی به نام “محافظه” است. رله های Buchholz به عنوان یک وسیله حفاظتی مورد استفاده قرار می گیرند، زیرا آنها به اثرات خرابی دی الکتریک که می تواند در داخل تجهیزات محافظت شده رخ دهد، حساس هستند. رله بوخهولتز نوعی رله تشخیص گاز می باشد.
رله های بوخهولتز دو عنصر اصلی دارند. عنصر بالایی دارای یک شناور است. شناور به گونه ای به یک لولا وصل شده که با توجه به سطح روغن در ظرف رله بوخهولز می تواند در جهت بالا و پایین انتقال یابد. علاوه بر این عناصر اصلی، یک رله Buchholz دارای جیب های آزاد کننده گاز در بالا است. سرنخ های الکتریکی هر دو کلید جیوه ای از طریق یک بلوک ترمینال قالب گیری شده خارج می شوند.
توجه: رله های بوخلتز از تجهیزات اتوماسیون صنعتی مهم و کاربردی هستند.
اصل کار رله بوخلتز یا رله پارگی کیسه هوا emb online مدل BF50/10
اصل کار رله بوخهولتز بسیار ساده است. عملکرد رله بوخهولتز بر پایه یک پدیده مکانیکی بسیار ساده طراحی شده است.
به صورت مکانیکی فعال می شود. هر گاه یک خطای داخلی جزئی در ترانسفورماتور مانند خطای عایق بین پیچ ها، شکستگی هسته ترانسفورماتور، گرمایش هسته رخ دهد، روغن ترانسفورماتور عایق در گازهای هیدروکربنی مختلف CO2 و CO تجزیه می شود. گازهای تولید شده در اثر تجزیه روغن عایق ترانسفورماتور در قسمت بالایی ظرف بوخهولتز جمع می شوند که این اتفاق کاهش سطح روغن در آن را به دنبال دارد. افت سطح روغن به معنای پایین آوردن موقعیت شناور و در نتیجه کج کردن سوئیچ جیوه است. کنتاکت های این سوئیچ جیوه ای بسته شده و یک مدار هشدار روشن می شود.
گاهی اوقات به دلیل نشت روغن روی مخزن اصلی، ممکن است حباب های هوا در قسمت بالایی ظرف بوخهولتز جمع شود که ممکن است باعث افت سطح روغن در آن شود و مدار دزدگیر روشن شود. نوع عیب ترانسفورماتور را می توان با جمع آوری گازهای انباشته شده از محفظه های آزاد کننده گاز در بالای رله و با تجزیه و تحلیل آنها حدس زد. انواع شدیدتر خطاها، مانند اتصال کوتاه بین فازها یا به زمین و خطا در تجهیزات تعویض شیر، همراه با موجی از روغن است که به صفحه بافل برخورد کرده و باعث بسته شدن سوئیچ جیوه ای عنصر پایینی می شود.
این سوئیچ مدار تریپ قطع کننده های مدار مرتبط با ترانسفورماتور را روشن می کند و بلافاصله ترانسفورماتور معیوب را از بقیه سیستم برق با قطع کردن قطع کننده های مدار مرتبط با هر دو طرف LV و HV ترانسفورماتور جدا می کند. رله بوخهولتز اینگونه عمل می کند.
