منبع تغذیه 3فاز Murrelektronik مدل 85002 به دو دلیل افزایش راندمان و کارکرد موتور بسیار مورد استفاده است. انتقال برق سه فاز، به زبان ساده، می تواند بیشترین مقدار توان را روی کمترین مقدار سیم منتقل کند. بعلاوه، موتورهای سطح صنعتی برای کارکردن در سه فاز بسیار ساده تر هستند زیرا سیم پیچ ها پتانسیل آمپر کمتری دارند (سیم کوچکتر) و آنها خود شروع می کنند. منبع تغذیه 3فاز در صنعت استفاده می شود زیرا موتورهای سه فاز ساده تر و ارزان تر از موتورهای تک فاز هستند. دلیل آن این است که موتورهای 3-ph خود راه اندازی می شوند (موتورهای تک فاز AC به نوعی مکانیزم/مدار اضافی برای شروع به حرکت نیاز دارند). موتورهای سه فاز نیز نرم تر از موتورهای تک فاز کار می کنند. انواع مختلفی از سه فاز وجود دارد. دلتا و وای رایج ترین هستند.
Wye (یا Y) سه فاز متساوی الاضلاع است، به این معنی که فرکانس هر فاز 120 درجه نسبت به هر دو فاز دیگر است. ولتاژ تمام فازها تا خنثی یکسان است، معمولاً 120 ولت یا 277 ولت.
برق سه فاز AC توسط سه سیم برقی تامین می شود که هر یک AC را حمل می کنند که با یک سوم سیکل از دو سیم دیگر جبران می شود.

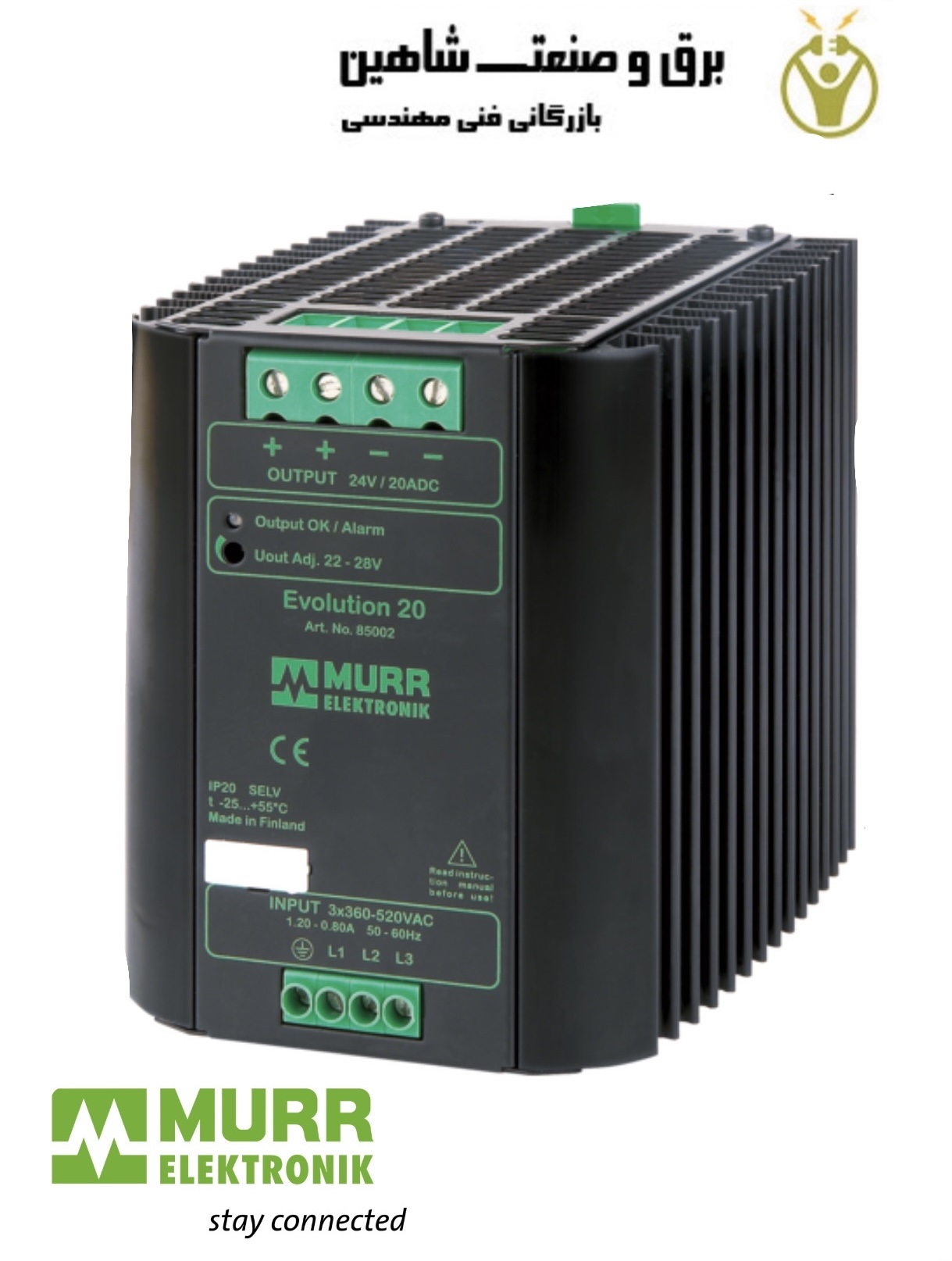

مشخصات منبع تغذیه 3فاز Murrelektronik مدل 85002
- استانداردهای IEC 61010-2-201، EN 61204-3، EN 55011 A، EN 61000-3-2، SEMI F47
- روش نصب DIN-rail mountable TH35 (EN 60715)
- محدوده دمایی -25…+70 درجه سانتی گراد (دمای نگهداری -40…+85 درجه سانتی گراد)
- رطوبت نسبی 5 … 95٪، بدون تراکم
- حفاظت IP20
- راندمان 90% (3×400 V AC); 89٪ (3×520 V AC)
- پایانه های پیچ اتصال
- ابعاد H×W×D 132×113×136 میلی متر
- ولتاژ خروجی 24 ولت DC (SELV)، ± 1%; 22…28 ولت قابل تنظیم
- Power Boost Iout N × 150% (حداقل 4 ثانیه)
- LED صفحه نمایش LED (سبز): OK; LED (قرمز): اضافه بار
- جریان خروجی 20 A (+55 درجه سانتیگراد)؛ 15.8 A (+70 درجه سانتیگراد)
- حداقل زمان پل زدن خرابی برق 19 میلی‌ثانیه (400 ولت متناوب)
- ریپل حداکثر 50 mV eff/rms
- حداکثر سنبله 100 میلی ولت ss/pp
- حفاظت واحد از اتصال کوتاه و اضافه بار محافظت می شود
- حداکثر استفاده موازی/استفاده سریال. 5 واحد / حداکثر 2 واحد
- ولتاژ ورودی 3× 324…572 ولت AC/480…745 ولت DC
- حداکثر خارجی فیوزینگ اولیه 3×20 A
- جریان ورودی 3×1.3 A
- جریان هجومی پس از حداکثر 1 میلی ثانیه. 19 الف
- فرکانس 50…60 هرتز
