توضیحات
در بسیاری از تابلوها، به‌ویژه تابلوهای آسانسور، پمپ و ماشین‌آلات کوچک، فضای روی ریل محدود است و باید حفاظت سه‌فاز کامل را در کمترین جا نصب کرد. رله کنترل فاز RM17TE00 دقیقاً برای همین شرایط ساخته شده است: همه توابع اصلی حفاظت شبکه سه‌فاز را در بدنه‌ای به عرض یک کلید مینیاتوری تک‌پل ارائه می‌کند.
کاربرد رله کنترل فاز اشنایدر RM17TE00
این رله برای پایش شبکه تغذیه در تابلوهای آسانسور و بالابر، ایستگاه‌های پمپاژ و آب، ماشین‌های بسته‌بندی، نساجی، سیستم‌های تهویه و تابلوهای کنترل ساختمانی طراحی شده است. هر جا که چپ‌گرد شدن موتور یا کار آن با دو فاز خطرناک باشد، رله کنترل فاز RM17TE00 پیش از آسیب دیدن تجهیزات، فرمان کنتاکتور را قطع می‌کند.
خطاهایی که رله کنترل فاز RM17TE00 تشخیص می‌دهد
این رله چهار خطای رایج شبکه سه‌فاز را پایش می‌کند: جابه‌جا شدن توالی فازها، قطع یک فاز که با افت ولتاژ آن به کمتر از ۷۰ درصد ولتاژ نامی تشخیص داده می‌شود، عدم تعادل ولتاژ بین فازها بیشتر از آستانه تنظیم‌شده، و خروج ولتاژ از پنجره مجاز بین آستانه کم‌ولتاژ و اضافه‌ولتاژ. تأخیر زمانی بین ۰٫۱ تا ۱۰ ثانیه قابل تنظیم است تا نوسان‌های لحظه‌ای شبکه باعث قطع بی‌مورد نشوند.
ویژگی‌های رله کنترل فاز RM17TE00

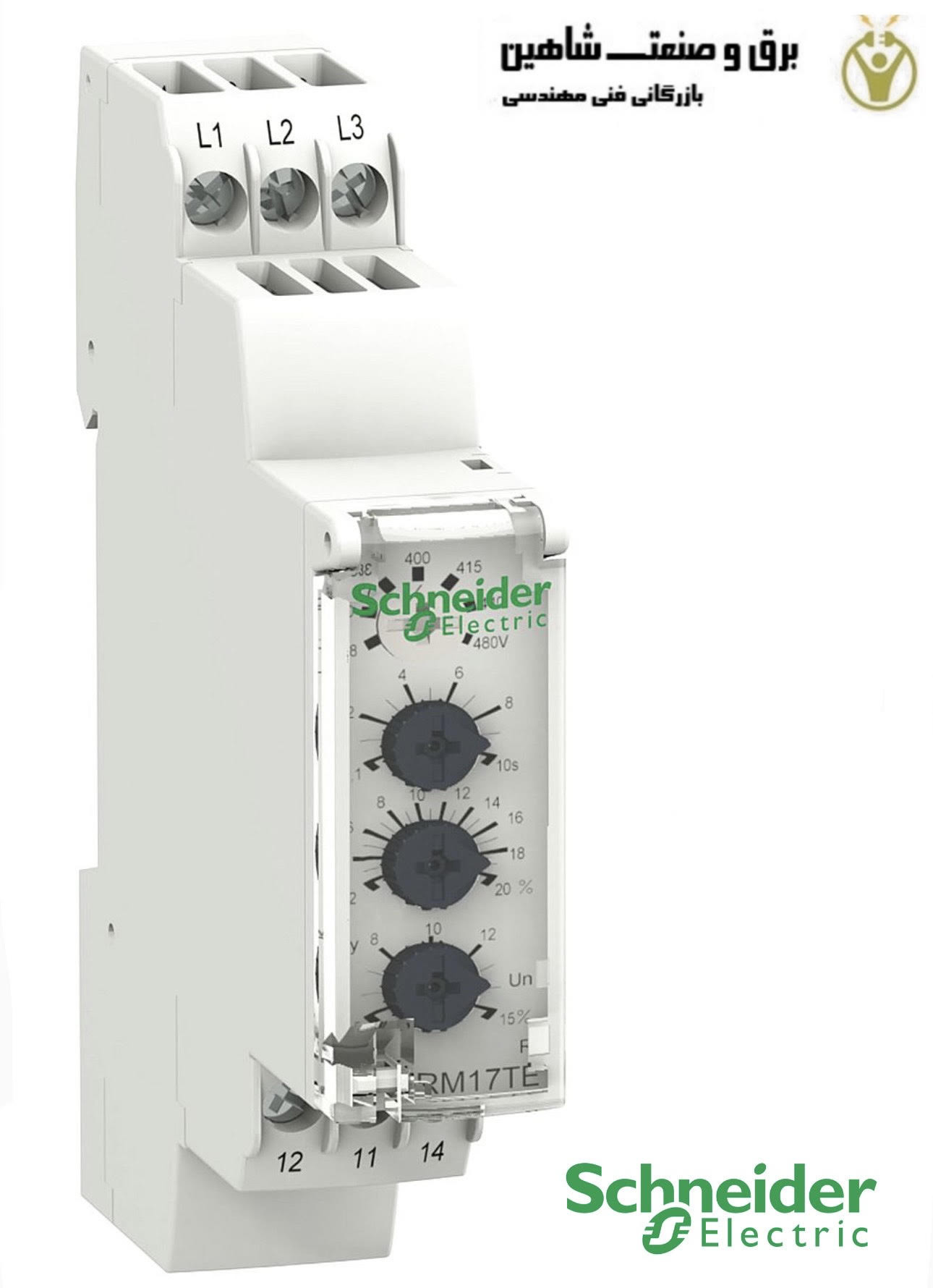

مهم‌ترین مزیت این مدل، عرض ۱۷٫۵ میلی‌متری آن است که دقیقاً هم‌اندازه یک کلید مینیاتوری تک‌پل است و طراحی تابلو را ساده می‌کند. رله کنترل فاز RM17TE00 تغذیه خود را از همان شبکه سه‌فاز می‌گیرد و وضعیت تغذیه خودش را هم پایش می‌کند؛ اگر تغذیه غیرعادی شود، رله خروجی بی‌برق می‌شود و مدار فرمان قطع می‌گردد. تنظیمات با پیچ‌های دقیق جلوی دستگاه انجام می‌شود و درپوش شفاف قابل پلمب، از تغییر ناخواسته تنظیمات جلوگیری می‌کند. دقت اندازه‌گیری در کل محدوده بهتر از یک درصد است.
مشخصات فنی رله کنترل فاز RM17TE00
| مشخصه | مقدار |
|---|---|
| سری | Harmony Control Relays (Zelio Control سابق) |
| توابع پایش | توالی فاز، قطع فاز، عدم تعادل، کم‌ولتاژی و اضافه‌ولتاژی پنجره‌ای |
| محدوده اندازه‌گیری | ۲۰۸ تا ۴۸۰ ولت AC |
| تأخیر زمانی | ۰٫۱ تا ۱۰ ثانیه |
| خروجی | ۱ کنتاکت تبدیلی (۱۱-۱۲، ۱۱-۱۴)، ۵ آمپر |
| ظرفیت قطع | ۱۲۵۰ ولت‌آمپر، حداکثر ۲۵۰ ولت AC/DC |
| عرض | ۱۷٫۵ میلی‌متر، نصب روی ریل |
| دمای کاری | ۲۰- تا ۵۰+ درجه سانتیگراد |
نصب و تنظیم رله کنترل فاز RM17TE00
سه فاز شبکه به ترمینال‌های L1، L2 و L3 وصل می‌شوند و کنتاکت خروجی به‌صورت سری در مسیر بوبین کنتاکتور موتور قرار می‌گیرد؛ برای این بخش انواع کنتاکتور اشنایدر را ببینید. در تنظیم، ابتدا ولتاژ نامی شبکه را انتخاب کنید، سپس درصد مجاز تغییر ولتاژ، آستانه عدم تعادل و زمان تأخیر را تعیین کنید. برای موتورها معمولاً محدوده حدود ۱۰ درصد بالا و پایین ولتاژ نامی و تأخیری چندثانیه‌ای مناسب است تا افت لحظه‌ای ولتاژ هنگام راه‌اندازی، قطع ناخواسته ایجاد نکند.
RM17TE00 یا RM35TF30؟
هر دو مدل توابع حفاظتی یکسانی دارند، اما RM17TE00 با عرض ۱۷٫۵ میلی‌متر و یک کنتاکت تبدیلی برای تابلوهای کم‌جا مناسب‌تر است. اگر علاوه بر قطع مدار فرمان، به کنتاکت دوم برای ارسال مستقل آلارم نیاز دارید، قیمت رله کنترل فاز اشنایدر RM35TF30 با عرض ۳۵ میلی‌متر و دو کنتاکت تبدیلی را ببینید.
سایر رله‌های کنترلی
برای پایش ولتاژ شبکه تک‌فاز، قیمت رله کنترل ولتاژ تک‌فاز اشنایدر RM22UA33MR و برای پایش جریان موتور از همین خانواده، قیمت رله کنترل جریان اشنایدر RM17JC00MW را بررسی کنید. برای مقایسه با برند دیگر هم قیمت رله کنترل فاز سه‌فاز ABB را ببینید. رله کنترل فاز اضافه‌بار مکانیکی موتور را تشخیص نمی‌دهد؛ برای حفاظت کامل، آن را همراه با انواع رله حرارتی به کار ببرید.
قیمت و خرید رله کنترل فاز RM17TE00
برق و صنعت شاهین رله‌های کنترلی سری Harmony اشنایدر را برای تابلوسازان و واحدهای تعمیر و نگهداری عرضه می‌کند. برای اطلاع از قیمت روز و موجودی، استعلام قیمت روز را از کارشناسان فروش بگیرید.
سوالات متداول
چرا کنتاکتور پس از نصب رله کنترل فاز RM17TE00 وصل نمی‌شود؟
رایج‌ترین دلیل، معکوس بودن توالی فازهاست؛ جای دو فاز ورودی را عوض کنید. همچنین مطمئن شوید ولتاژ نامی انتخاب‌شده روی رله با ولتاژ واقعی شبکه یکسان است.
آیا این رله برای شبکه ۳۸۰ ولت مناسب است؟
بله، محدوده اندازه‌گیری ۲۰۸ تا ۴۸۰ ولت AC شبکه‌های رایج ۳۸۰ و ۴۰۰ ولت را پوشش می‌دهد و ولتاژ نامی روی دستگاه انتخاب می‌شود.
آیا RM17TE00 نول را هم پایش می‌کند؟
خیر، این رله ولتاژهای فاز به فاز را پایش می‌کند و برای عملکرد به اتصال نول نیاز ندارد.
ویژگی ها و مزایا رله کنترل فاز سه حالته اشنایدر Schneider
- تأخیر زمانی قابل تنظیم از 0.1 تا 10 ثانیه، انعطاف پذیری عملیاتی را فراهم می کند.
- ولتاژ بیش از حد و ولتاژ کم را برای حفاظت بهتر رصد می کند.
- تشخیص خرابی فاز به جلوگیری از اختلالات عملیاتی کمک می کند.
- ظرفیت سوئیچینگ قوی از بارهای صنعتی پشتیبانی می کند.
- از ترمینال های پیچی برای اتصالات ایمن استفاده می کند.
- طراحی شده برای نصب روی ریل DIN، نصب و ادغام را ساده می کند.
کاربردها
- مناسب برای منابع الکتریکی سه فاز که نیاز به نظارت بر ولتاژ دارند.
- ایده‌آل برای محیط های صنعتی که نیاز به تشخیص خرابی فاز دارند.
- در جایی که نظارت بر عدم تقارن فاز حیاتی است، پیاده سازی می شود.
داده های فنی RM17TE00
- برند: اشنایدر الکتریک
- کاربرد مانیتورینگ: فاز، ولتاژ
- فاز الکتریکی: ۳
- پیکربندی کنتاکت: SPDT
- محدوده سنجش ولتاژ: ۱۸۳ → ۵۲۸ ولت AC
- حساسیت ولتاژ: اضافه ولتاژ، کاهش ولتاژ
- نوع نصب: ریل DIN
- حساسیت فاز: عدم تقارن فاز، خطای فاز، توالی فاز
- تاخیر زمانی: ۰.۱ → ۱۰ ثانیه
- سری: کنترل هارمونی
- طول: ۷۲ میلی متر
- محدوده دمای کارکرد: -۲۰ → +۵۰ درجه سانتیگراد
- حداکثر ولتاژ قابل سنجش: ۵۲۸ ولت AC
- عرض: ۱۷.۵ میلی متر
- حداقل ولتاژ قابل سنجش: ۱۸۳ ولت AC
- نوع ترمینال: پیچی
- استانداردهای مورد تایید: CE، CSA، UL
- ویژگی های خاص: ترمینال های IP20
- ارتفاع: ۹۰ میلی متر
- حداقل دمای کارکرد: -20°C
- حداکثر دمای عملیاتی: +50°C
- ابعاد: 72 x 17.5 x 90 میلی متر
