توضیحات

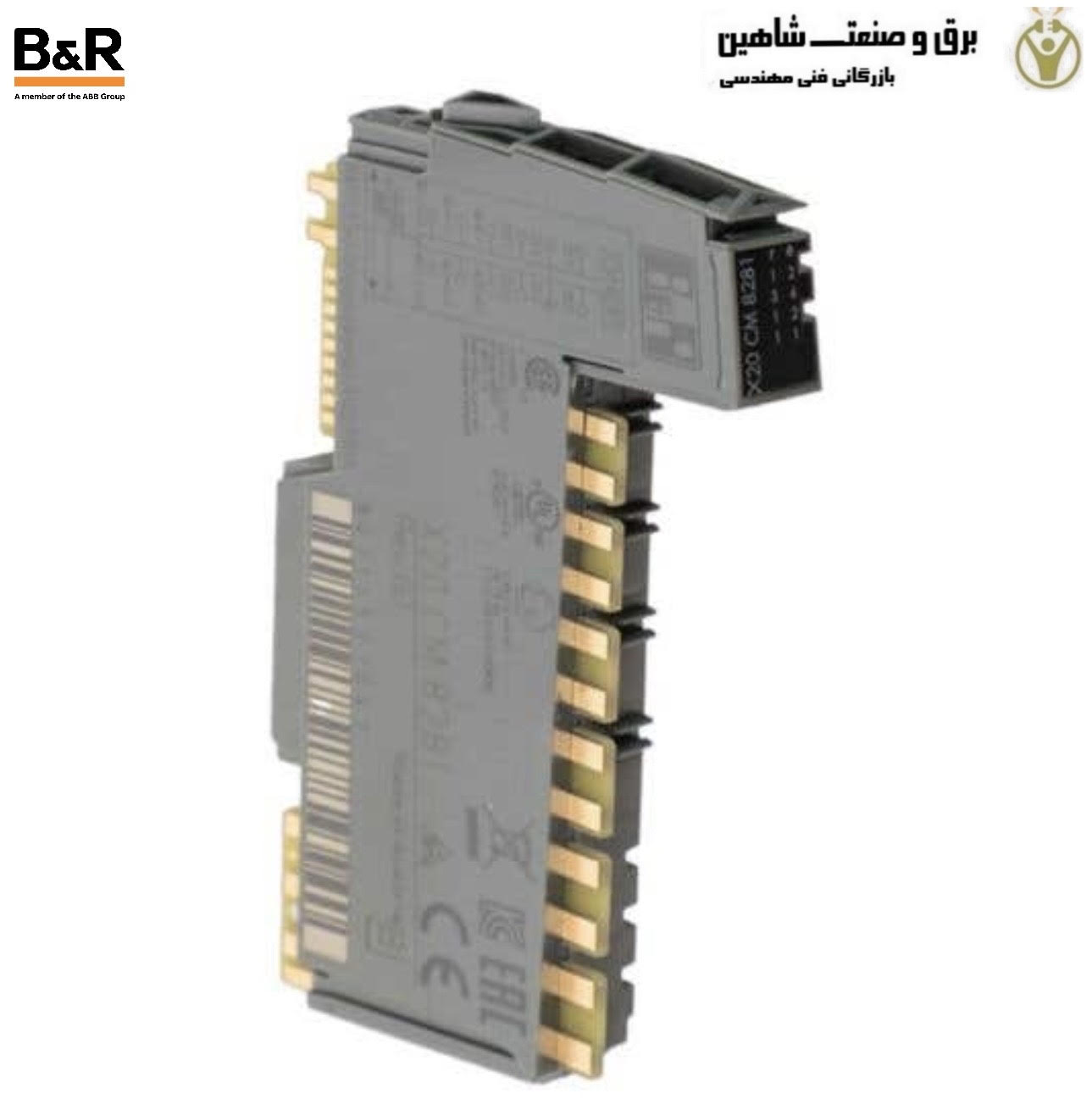

ماژول ورودی/خروجی B&R مدل X20CM8281 (X20 CM 8281) ، یک ماژول ترکیبی و چندمنظوره از خانواده X20 I/O است که چند نوع سیگنال را در یک ماژول واحد در اختیار سیستم های کنترل و تجهیزات اتوماسیون صنعتی قرار می دهد. این ماژول دارای 4 ورودی دیجیتال، 2 خروجی دیجیتال، 1 ورودی آنالوگ و 1 خروجی آنالوگ است و علاوه بر این، قابلیت های ویژه ای مانند شمارش رویداد تا 20 kHz و اندازه گیری Gate Time را روی ورودی های دیجیتال ارائه می کند. ورودی و خروجی آنالوگ نیز امکان انتخاب سیگنال جریان یا ولتاژ را دارند.
به همین دلیل، X20CM8281 برای پروژه هایی مناسب است که در یک نقطه از سیستم به ترکیبی از سیگنال های دیجیتال و آنالوگ نیاز دارند و می خواهند تعداد ماژول های مورد استفاده در تابلو را کاهش دهند.
ویژگی های ماژول I/O مدل X20CM8281
- سری: X20
- نوع: Universal Mixed I/O Module
- 4 ورودی دیجیتال
- 2 خروجی دیجیتال
- 1 ورودی آنالوگ
- 1 خروجی آنالوگ
- ورودی دیجیتال 24VDC
- خروجی دیجیتال 24VDC
- خروجی دیجیتال FET با سوئیچینگ بالا
- جریان نامی هر خروجی دیجیتال: 0.5A
- جریان مجموع خروجی‌های دیجیتال: 1A
- ورودی آنالوگ قابل انتخاب بین ولتاژ و جریان
- خروجی آنالوگ قابل انتخاب بین ±10V و 0 تا 20mA
- رزولوشن مبدل آنالوگ: 12 Bit
- شمارش رویداد تا 20kHz
- اندازه گیری زمان گیت
- عایق الکتریکی بین کانال و باس
- درجه حفاظت IP20
- مصرف باس: 0.01W
- مصرف داخلی I/O: 1.75W
کاربردهای X20 CM 8281
- ماشین آلات صنعتی
- خطوط تولید
- تابلوهای کنترل
- سیستم های PLC مبتنی بر B&R
- سیستم های X20 I/O
- دریافت سیگنال سنسورها
- کنترل عملگرهای 24VDC
- دریافت سیگنال آنالوگ
- ارسال فرمان آنالوگ به تجهیزات
- شمارش پالس و رویداد
- اندازه گیری Gate Time
- سیستم های کنترل ماشین با فضای محدود در تابلو
