توضیحات

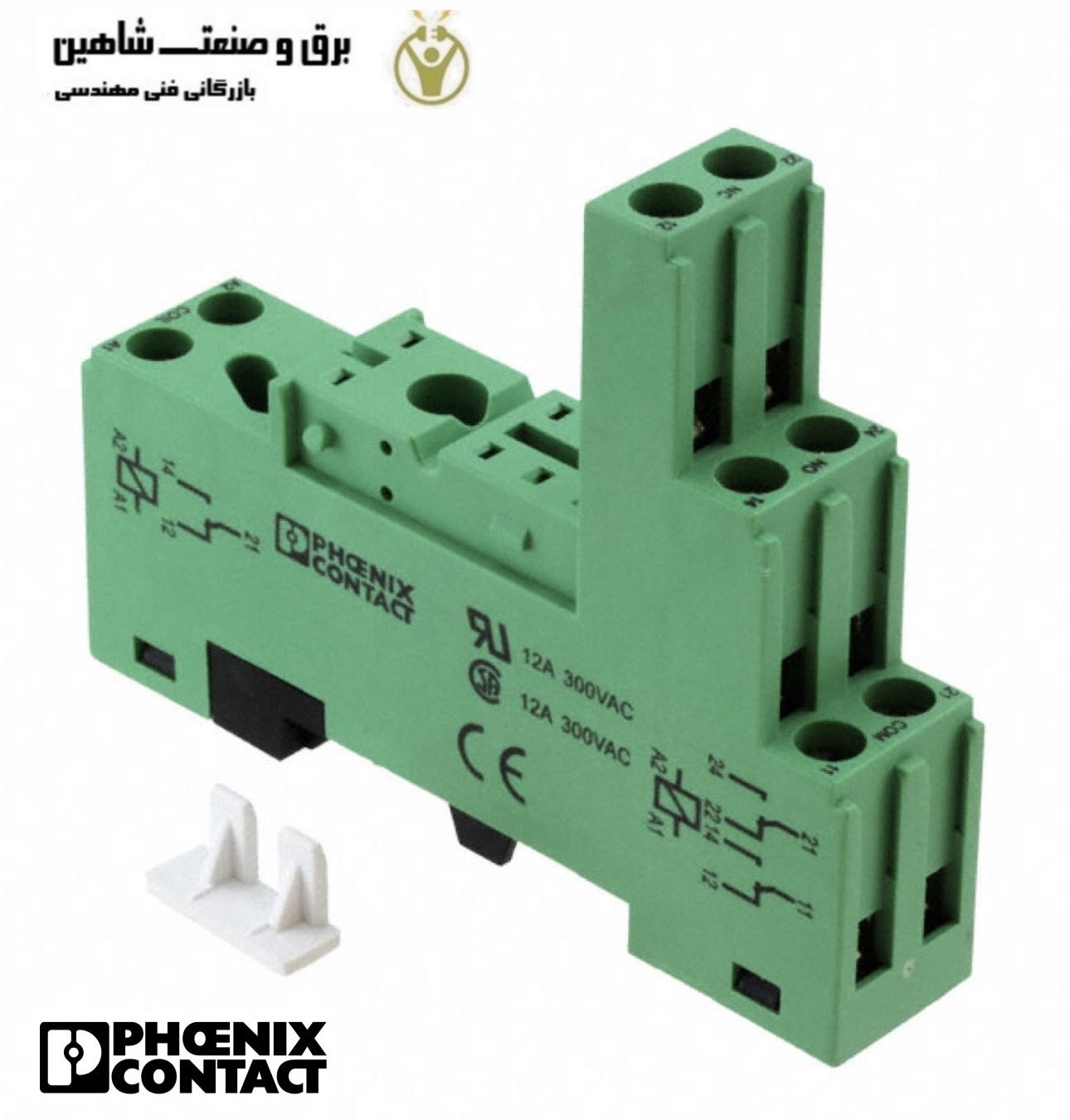

سوکت رله PHOENIX مدل PR1-BSC3/2X21 کد 2833521 فونیکس یک بلوک ترمینال رله همه منظوره با تماس اکسید قلع نقره بدون کادمیوم SPDT، رله برق مینیاتوری لحیم کاری شده، سیم پیچ غیرقابل اتصال، اتصال پیچی و پایانه های اتصال سریع است. این رله پایه سوکت سری PLC دارای تلاش کمتر سیم کشی، LED برای نشان دادن وضعیت سوئیچینگ و ایزوله ایمن مطابق با DIN EN 50178 (VDE 0160) است. سوکت رله PR1 برای رله های برق مینیاتوری یا رله های سوئیچینگ کوچک با 1 یا 2 کنتاکت تعویض یا رله های حالت جامد یکسان طراحی شده است. سوکت رله PR1-BSC3/2X21 فونیکس یک سوکت کاربردی در تجهیزات اتومتاسیون صنعتی است.
- دارای طراحی 1/3 سطح، اتصالات پیچی
- دارای گزینه پلاگین برای ماژول های ورودی/کاهش تداخل
- اتلاف برق 0.22W
- حفاظت در برابر دیود قطبیت معکوس، مدار محافظ دیود میرایی چرخ آزاد
- نمایشگر ولتاژ کاری LED زرد
- -20 تا 50 درجه سانتی گراد محدوده دمای عملیاتی محیطی
- برنامه های کاربردی: صنعت
مشخصات فنی سوکت رله PHOENIX مدل PR1-BSC3/2X21 کد 2833521 فونیکس
- ولتاژ اسمی UN: 300 ولت AC/DC
- جریان اسمی IN: 12 A
- صفحه ورودی
– نوع اتصال: اتصال پیچی
– طول نوار: 8 میلی متر
– رزوه پیچ: M3
– سطح مقطع هادی صلب:
0.2 میلی متر مربع … 2.5 میلی متر مربع
0.2 میلی متر مربع … 2.5 میلی متر مربع (2 هادی با سطح مقطع یکسان)
– سطح مقطع هادی انعطاف پذیر:
0.2 میلی متر مربع تا 2.5 میلی متر مربع
0.2 میلی متر مربع … 2.5 میلی متر مربع (2 هادی با سطح مقطع یکسان)
– AWG مقطع هادی:
26 … 14
26 … 14 (2 هادی با مقطع یکسان) - سمت خروجی
– نوع اتصال: اتصال پیچی
– طول نوار: 8 میلی متر
– رزوه پیچ: M3
– سطح مقطع هادی صلب:
0.2 میلی متر مربع تا 2.5 میلی متر مربع
0.2 میلی متر مربع تا 2.5 میلی متر مربع (2 هادی با سطح مقطع یکسان)
– سطح مقطع هادی انعطاف پذیر:
0.2 میلی متر مربع تا 2.5 میلی متر مربع
0.2 میلی متر مربع … 2.5 میلی متر مربع (2 هادی با سطح مقطع یکسان)
– AWG مقطع هادی:
26 … 14
26 … 14 (2 هادی با مقطع یکسان) - عرض: 16 میلیمتر
- ارتفاع: 78.5 میلی متر
- عمق براکت پشتیبانی:
71 میلیمتر (EL1-P16)
79 میلیمتر (EL1-P25) - رنگ: سبز (RAL 6021)
- دمای محیط (عملکرد): -25 درجه سانتی گراد … 85 درجه سانتی گراد
- دمای محیط (نگهداری/حمل و نقل): -25 درجه سانتیگراد … 85 درجه سانتیگراد
- نوع نصب: نصب ریلی DIN
- موقعیت نصب: هر
