توضیحات

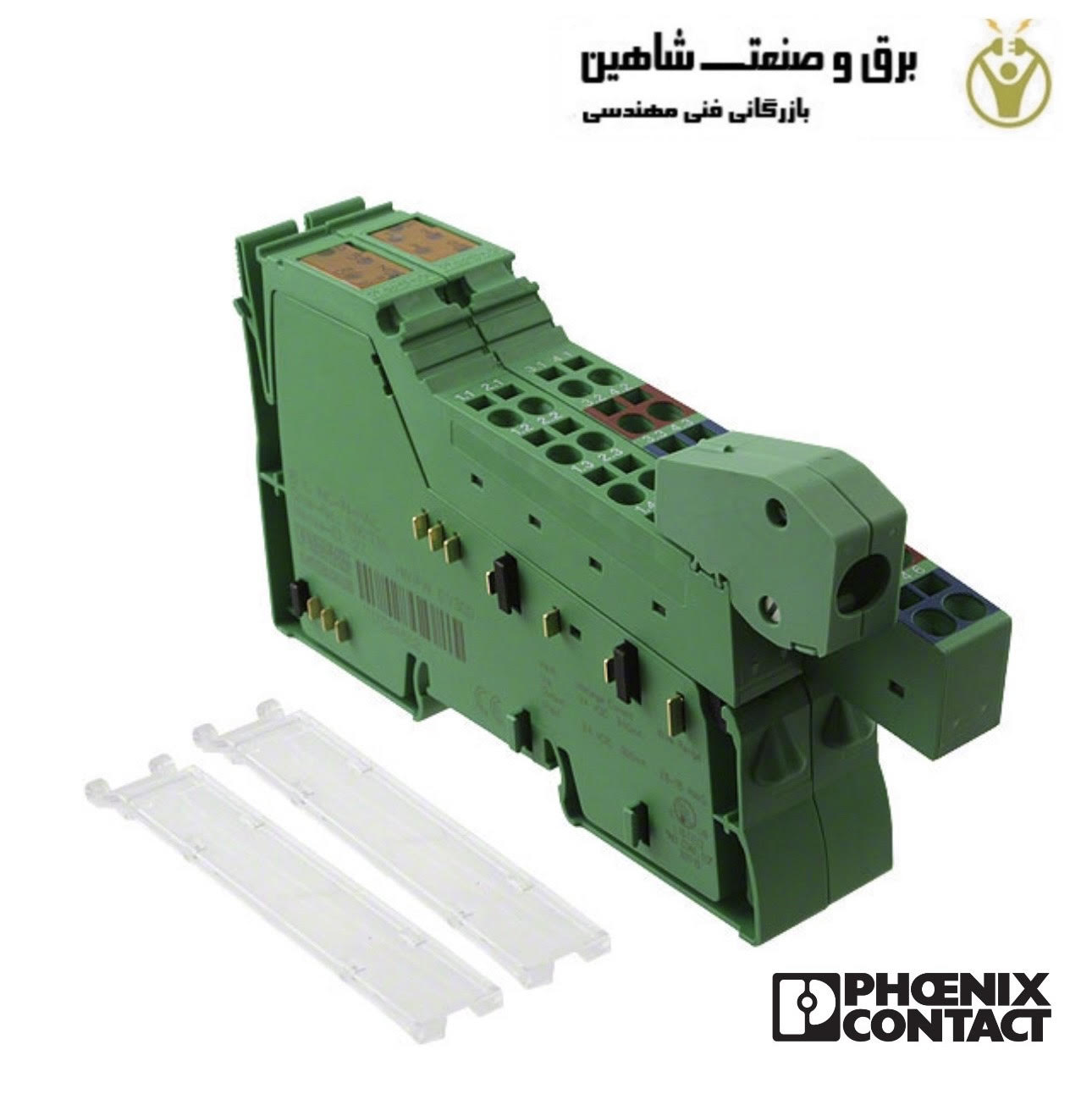

ترمینال عملکرد درون خطی Phoenix مدل 2861755 IB IL فونیکس برای استفاده در یک ایستگاه Inline طراحی شده است. ترمینال برای تشخیص موقعیت ها، طول ها یا موقعیت های زاویه ای با رمزگذارهای افزایشی استفاده می شود. هر دو رمزگذار متقارن (RS-422) و نامتقارن (5 ولت DC تا 24 ولت DC) با سیگنال های مستطیلی می توانند به بلوک ترمینال متصل شوند. مبدل های چرخشی یا سیستم های اندازه گیری طول را می توان با یا بدون پالس Z خواند. برای افزایش ایمنی عملیاتی، تمام ورودی های رمزگذار برای کابل های شکسته نظارت می شوند. ترمینال عملکرد درون خطی Phoenix مدل 2861755 از تجهیزات اتوماسیون صنعتی پرکاربرد است.
. با استفاده از یک حالت عملیاتی خاص، ترمینال از رمزگذارهای افزایشی رمزگذاری شده با فاصله پشتیبانی می کند، که با آن می توان اجرای مرجع را به فواصل بسیار کوتاه کاهش داد. علاوه بر ورودی سیگنال های رمزگذار، ترمینال دارای سه ورودی دیجیتال 24 ولت DC، یک ورودی برای سوئیچ موقعیت خانه و دو ورودی برای سوئیچ های موقعیت محدود است. بنابراین سنسورهای 2 یا 3 هادی را می توان متصل کرد. ورودی I3 همچنین می تواند به عنوان یک خروجی “کلکتور باز” استفاده شود. بلوک ترمینال مقادیر موقعیت را با استفاده از یک شمارنده ثبت می کند که بسته به رابطه فاز سیگنال های A و B شمارش می کند.
امکانات ترمینال عملکرد درون خطی Phoenix مدل 2861755 IB IL فونیکس
- پشتیبانی از رمزگذارهای افزایشی با سیگنال های متقارن مطابق با استاندارد EIA RS-422 (درایور خط)
- نشانگر جهت چرخش از طریق LED
- ارزیابی دقیق از طریق نمونه گیری 1x، 2x، یا 4x
- مقدار موقعیت واقعی 25 بیتی
- حداکثر فرکانس ورودی 300 کیلوهرتز
- سه ورودی دیجیتال برای اتصال دو لیمیت سوئیچ یا سوئیچ موقعیت خانه
- انکودر را با ولتاژ 5 ولت یا 24 ولت تامین می کند
- پشتیبانی از رمزگذار افزایشی با سیگنال های نامتقارن (فشار کش)
- رمزگذارهای افزایشی متقارن و نامتقارن با یا بدون ردیابی Z می توانند متصل شوند
مشخصات فنی 2861755
- محدودیت استفاده EMC: محصول کلاس A
- عرض 24.4 میلی متر
- ارتفاع 140.5 میلی متر
- عمق 71.5 میلی متر
- رابط داخلی اتوبوس محلی
- روش اتصال جامپر داده درون خطی
- مصرف جریان معمولی 70 میلی آمپر
- ولتاژ ورودی/خروجی 24 ولت DC
- ولتاژ تغذیه انکودر 5 ولت DC
- ولتاژ تغذیه انکودر 24 ولت DC
- حداکثر جریان عرضه رمزگذار 250 میلی آمپر
- ولتاژ تغذیه انکودر رسم مدار اصلی UM
- بخش تست منبع تغذیه 7.5 ولت (منطق های اتوبوس)، ورودی/خروجی 500 ولت AC 50 هرتز 1 دقیقه.
- بخش تست منبع تغذیه 7.5 ولت (منطق های اتوبوس) / زمین عملکردی 500 ولت AC 50 هرتز 1 دقیقه.
- بخش تست منبع تغذیه 24 ولت (I/O) / زمین عملکردی 500 ولت AC 50 هرتز 1 دقیقه.
- تعداد ورودی 1
- فرکانس ورودی (24 ولت) 0 هرتز … 300 کیلوهرتز
- فرکانس ورودی (5 ولت) 0 کیلوهرتز … 300 کیلوهرتز
- سیگنال های رمزگذار رمزگذارهای متقارن و نامتقارن
- تعداد ورودی 3
- فناوری اتصال 3 هادی
- وزن 143 گرم
- تعیین قدرت ارتباطات UL
- ولتاژ تغذیه 7.5 ولت DC (از طریق جامپر ولتاژ)
- حداکثر مصرف فعلی 70 میلی آمپر
- نام منبع تغذیه مدار اصلی UM
- ولتاژ تغذیه 24 ولت DC (از طریق جامپر ولتاژ)
- محدوده ولتاژ تغذیه 19.2 ولت DC … 30 ولت DC (شامل تمام تلورانس ها از جمله ریپل)
- نوع مصرف فعلی 340 میلی آمپر
- حداکثر مصرف فعلی 1 A
- چین RoHS دوره استفاده سازگار با محیط زیست: نامحدود = EFUP-e
- چین RoHS بدون مواد خطرناک بالاتر از مقادیر آستانه
- REAch SVHC Lead 7439-92-1
