توضیحات

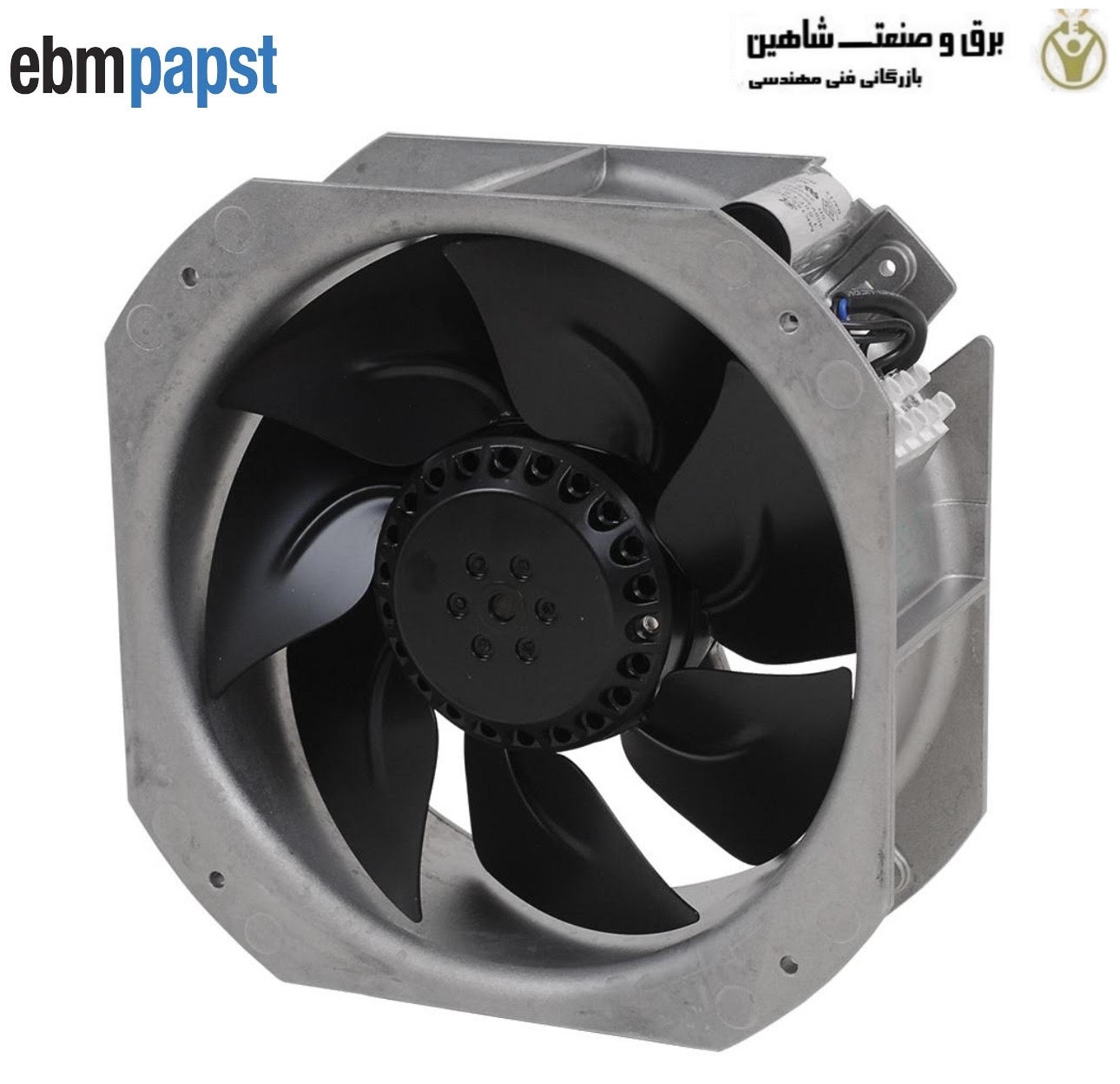

فن محوری ebm-papst مدل W2E200-HK38-01 ، یک فن محوری لوله ای (Tubeaxial) از سری W2E200 است که برای جابه جایی حجم قابل توجهی از هوا در مسیر مستقیم طراحی شده است. این فن دارای موتور M2E068-BF، پروانه 7 پره و یاتاقان ساچمه ای است. این مدل در فرکانس 50 هرتز با سرعت حدود 2550 دور بر دقیقه و در 60 هرتز با سرعت 2800 دور بر دقیقه کار می کند. توان ورودی آن نیز به ترتیب 64 وات در 50Hz و 80 وات در 60Hz اعلام شده است.
این فن برای ایجاد جریان هوای حجمی در سیستم های تهویه، خنک کاری و تجهیزات اتوماسیون صنعتی طراحی شده است. این مدل دارای رینگ دیواری، پروانه با پره های خمیده و موتور AC تک فاز بوده و با ولتاژ نامی 230VAC کار می کند.
ساختار فن به گونه ای است که هوا در راستای محور پروانه حرکت می کند. استفاده از بلبرینگ، پروانه فولادی با پوشش مشکی و رینگ آلومینیومی دایکاست نیز ساختاری مناسب برای کاربردهای صنعتی و تهویه ای ایجاد کرده است.
کاربردهای فن ebm-papst
فن W2E200-HK38-01 در سیستم هایی کاربرد دارد که به جابه جایی حجم بالایی از هوا در یک مسیر مستقیم نیاز دارند. برخی کاربردهای رایج این رده از فن عبارتند از:
- سیستم های تهویه صنعتی
- خنک کاری ماشین آلات
- تابلوها و تجهیزات صنعتی
- تجهیزات HVAC
- سیستم های گردش هوا
- تهویه محفظه های صنعتی
- تجهیزات سرمایشی و حرارتی
- سیستم های دفع هوای گرم
- تجهیزات الکتریکی و الکترونیکی
- ماشین آلات صنعتی
جزئیات فنی فن ebm-papst مدل W2E200-HK38-01
- سری: W2E200
- نوع فن: AC Axial / Tubeaxial
- موتور: M2E068-BF
- ولتاژ: 230VAC
- فاز: 1~
- فرکانس: 50 / 60Hz
- سرعت 50Hz: 2550 RPM
- سرعت 60Hz: 2800 RPM
- توان 50Hz: 64W
- توان 60Hz: 80W
- جریان 50Hz: 0.29A
- جریان 60Hz: 0.35A
- خازن: 1.5µF
- ولتاژ خازن: 450V
- دبی هوا: حدود 880 تا 1000 m³/h، بسته به منبع و شرایط اندازهگیری
- فشار برگشتی حداکثر 50Hz: 80 Pa
- فشار برگشتی حداکثر 60Hz: 95 Pa
- یاتاقان: Ball Bearing
- تعداد پره: 7
- جنس پره: ورق فولادی با پوشش مشکی
- جنس رینگ: آلومینیوم دایکاست
- درجه حفاظت: IP44
- کلاس عایقی: B
- حالت کاری: S1
- اتصال: ترمینال
